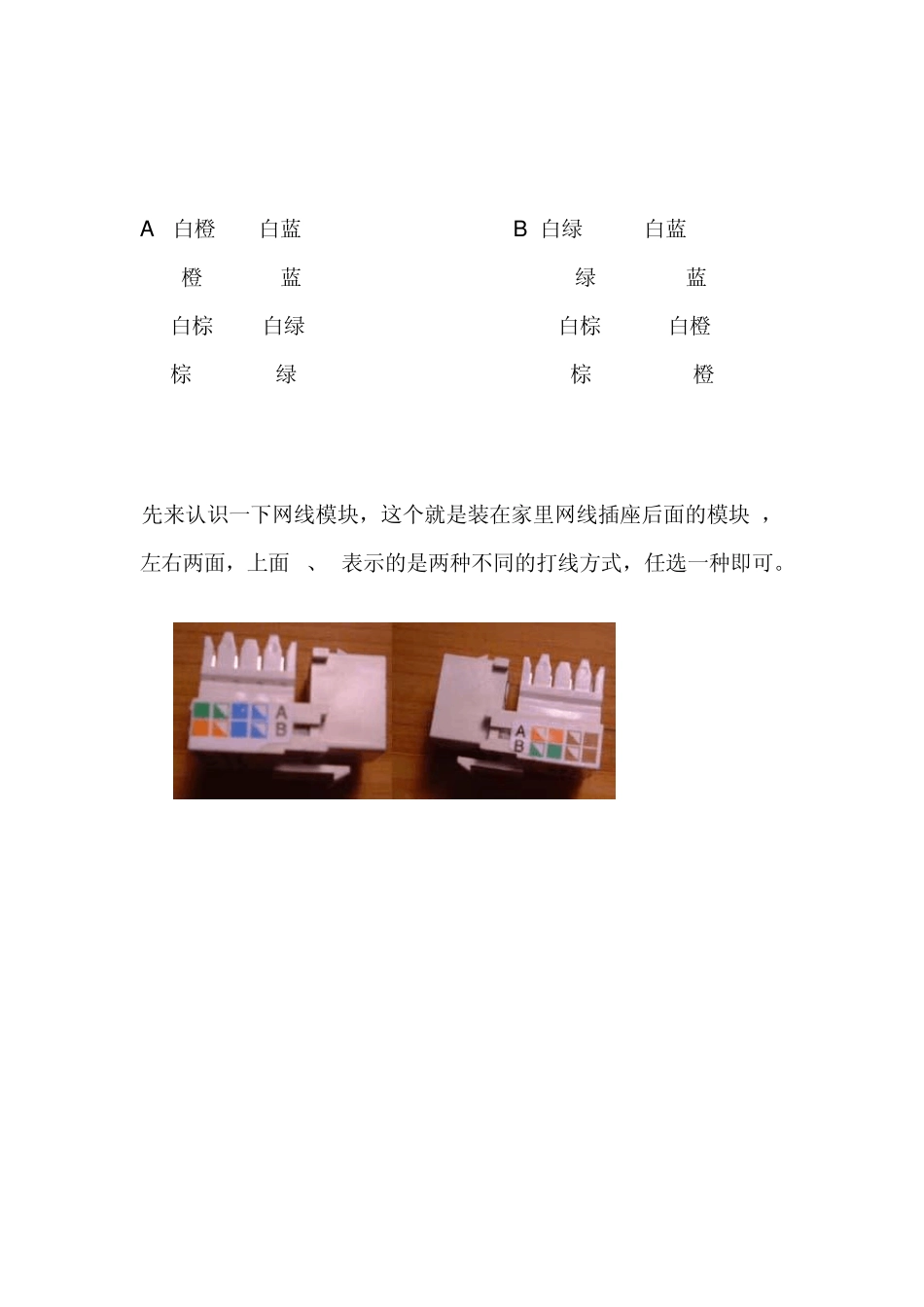

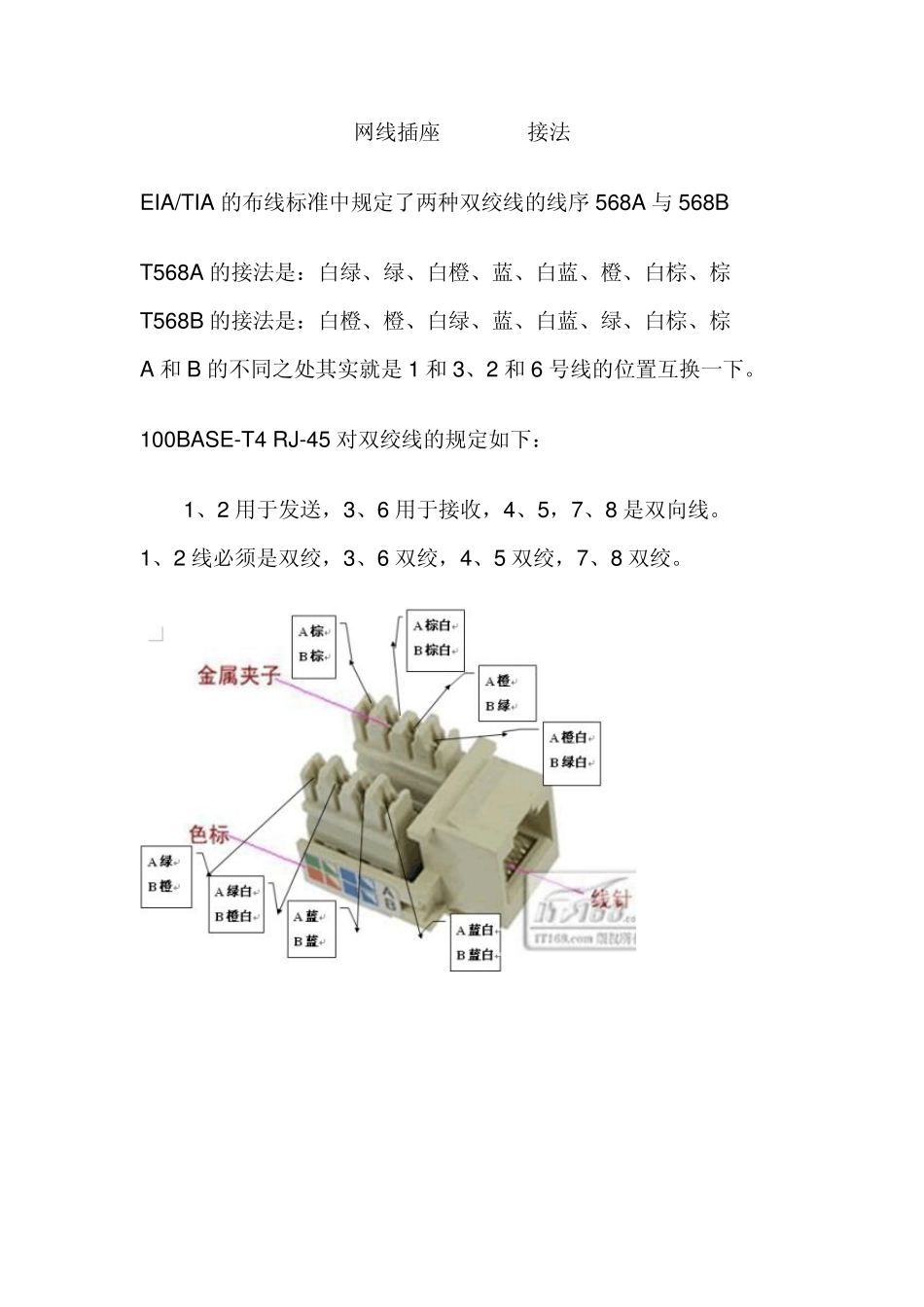

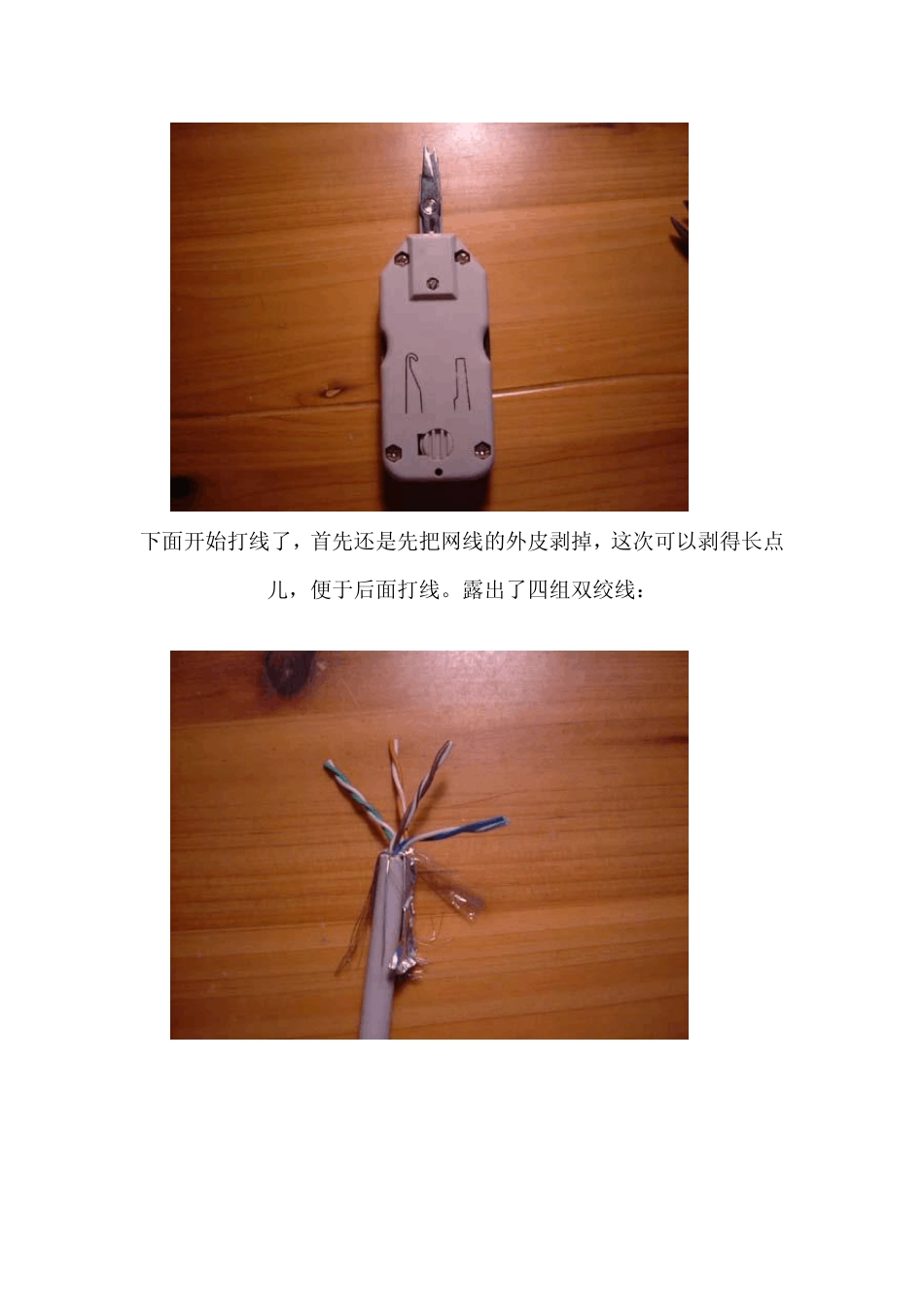

网线插座T568A/B接法 EIA/TIA 的布线标准中规定了两种双绞线的线序568A 与568B T568A 的接法是:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕 T568B 的接法是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕 A 和 B 的不同之处其实就是1 和 3、2 和 6 号线的位置互换一下。 100BASE-T4 RJ-45 对双绞线的规定如下: 1、2 用于发送,3、6 用于接收,4、5,7、8 是双向线。 1、2 线必须是双绞,3、6 双绞,4、5 双绞,7、8 双绞。 A 白橙 白蓝 B 白绿 白蓝 橙 蓝 绿 蓝 白棕 白绿 白棕 白橙 棕 绿 棕 橙 先来认识一下网线模块,这个就是装在家里网线插座后面的模块 ,左右两面,上面A、B表示的是两种不同的打线方式,任选一种即可。 下面开始打线了,首先还是先把网线的外皮剥掉,这次可以剥得长点儿,便于后面打线。露出了四组双绞线: 将线分成左右两组,按照A或者B的方式把相应颜色的线卡在模块相应的位置: 在打线之前我们再来认识一下这个打线的工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余的先头。 下面开始打线,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。 将其他的线都按照一样的方式打好
