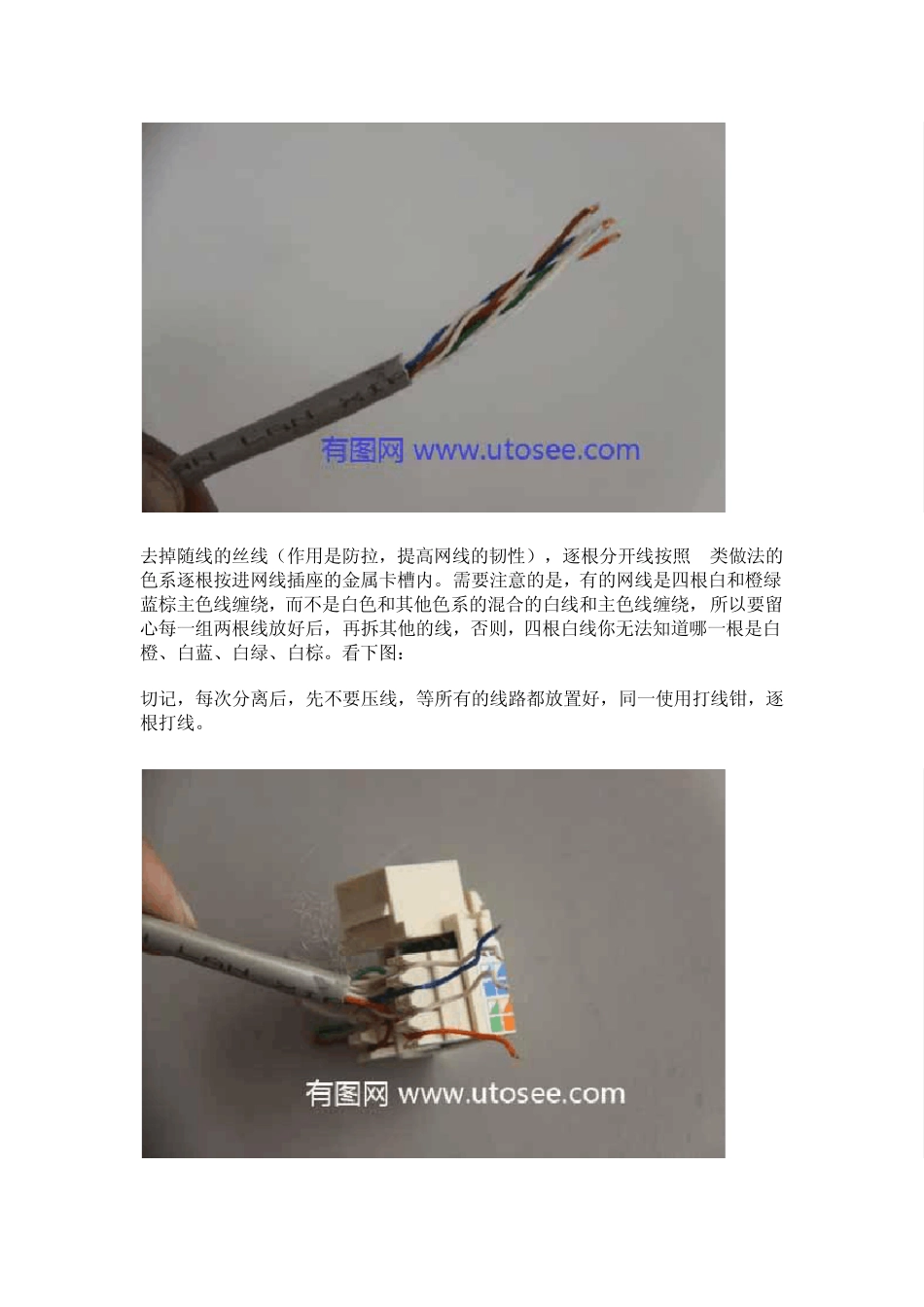

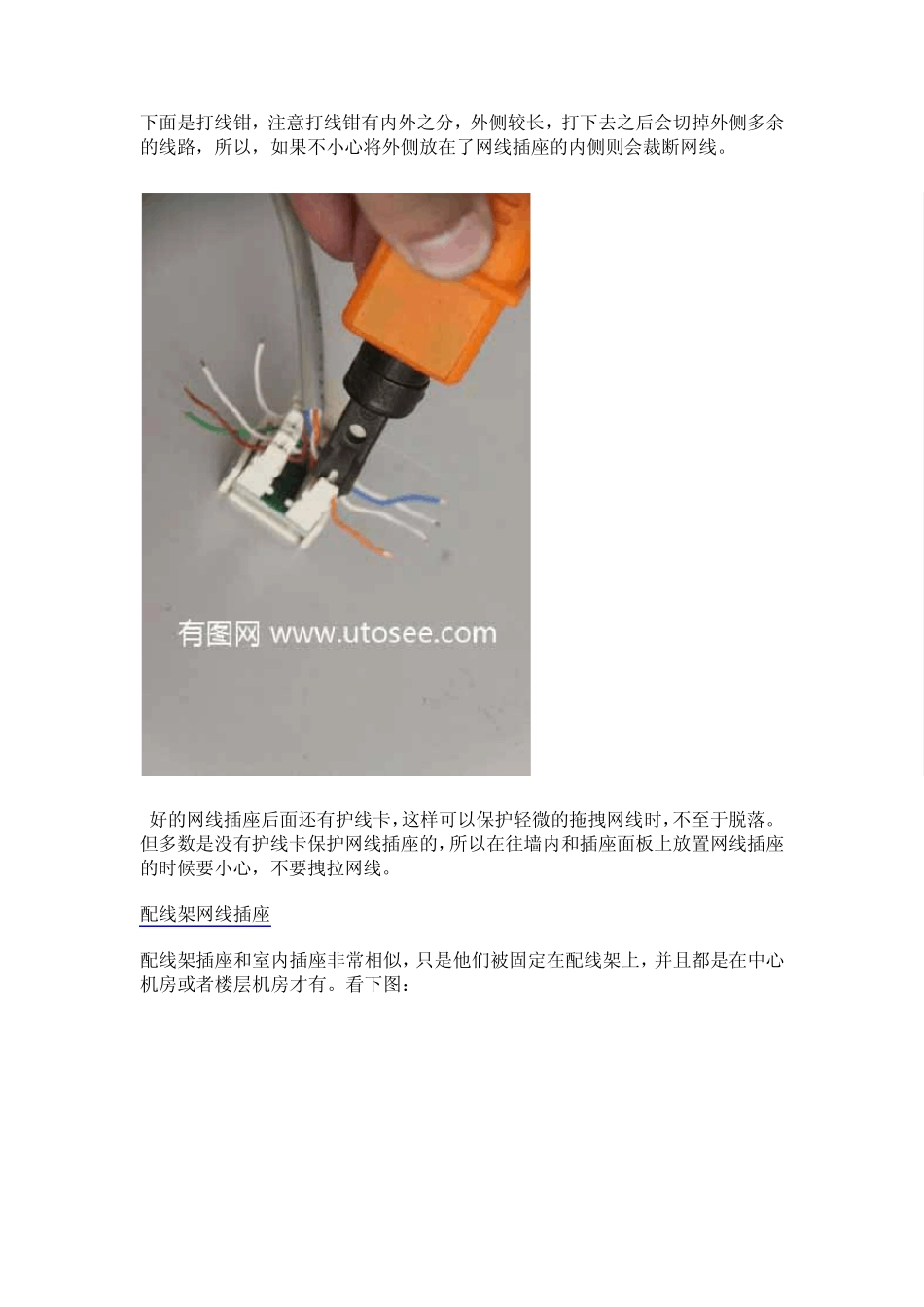

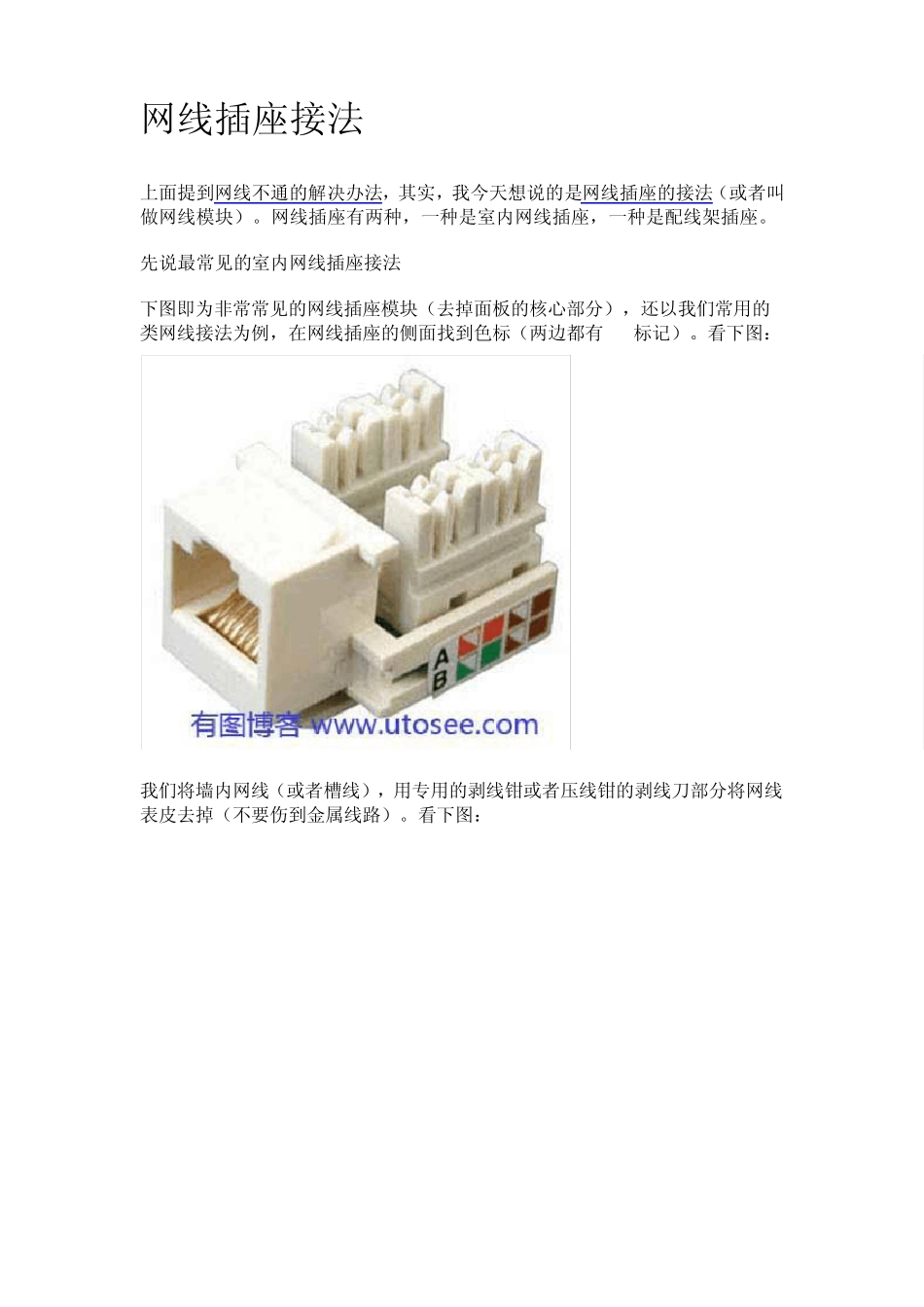

网线插座接法 上面提到网线不通的解决办法，其实，我今天想说的是网线插座的接法（或者叫做网线模块）。网线插座有两种，一种是室内网线插座，一种是配线架插座。 先说最常见的室内网线插座接法 下图即为非常常见的网线插座模块（去掉面板的核心部分），还以我们常用的B类网线接法为例，在网线插座的侧面找到色标（两边都有 AB标记）。看下图： 我们将墙内网线（或者槽线），用专用的剥线钳或者压线钳的剥线刀部分将网线表皮去掉（不要伤到金属线路）。看下图： 去掉随线的丝线（作用是防拉，提高网线的韧性），逐根分开线按照B类做法的色系逐根按进网线插座的金属卡槽内。需要注意的是，有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。看下图： 切记，每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。 下面是打线钳，注意打线钳有内外之分，外侧较长，打下去之后会切掉外侧多余的线路，所以，如果不小心将外侧放在了网线插座的内侧则会裁断网线。 好的网线插座后面还有护线卡，这样可以保护轻微的拖拽网线时，不至于脱落。但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座的时候要小心，不要拽拉网线。 配线架网线插座 配线架插座和室内插座非常相似，只是他们被固定在配线架上，并且都是在中心机房或者楼层机房才有。看下图： 带有护线卡的配线架插座，（室内网线插座有的也有，不过多数没有） 其实，配线架上的网线插座也是可以去掉的，如果后面的线路太短，实在没有办法有两种方法，使用下图所示的室内网线插座替换，或者使用网线转子（以后我们再给大家介绍）将后面线路接长后再往配线架上打线。 本文是 有图 原创，原地址 http://www.utosee.com/post/578.html 转载请保留。 墙壁网线插座接法（图解） EIA/TIA 的布线标准中规定了两种双绞线的线序568A 与568B T568A 的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 T568B 的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 A 和 B 的不同之处其实就是1 和 3、2 和 6 号线的位置互换一下。 100BASE-T4 RJ-45 对双绞线的规定如下： 1、2 用于发送，3、6 用于接收，4、5，7、8 是双向线。 1、2 线必须是双绞，3、6 双绞，4、5 双绞，7、8...
