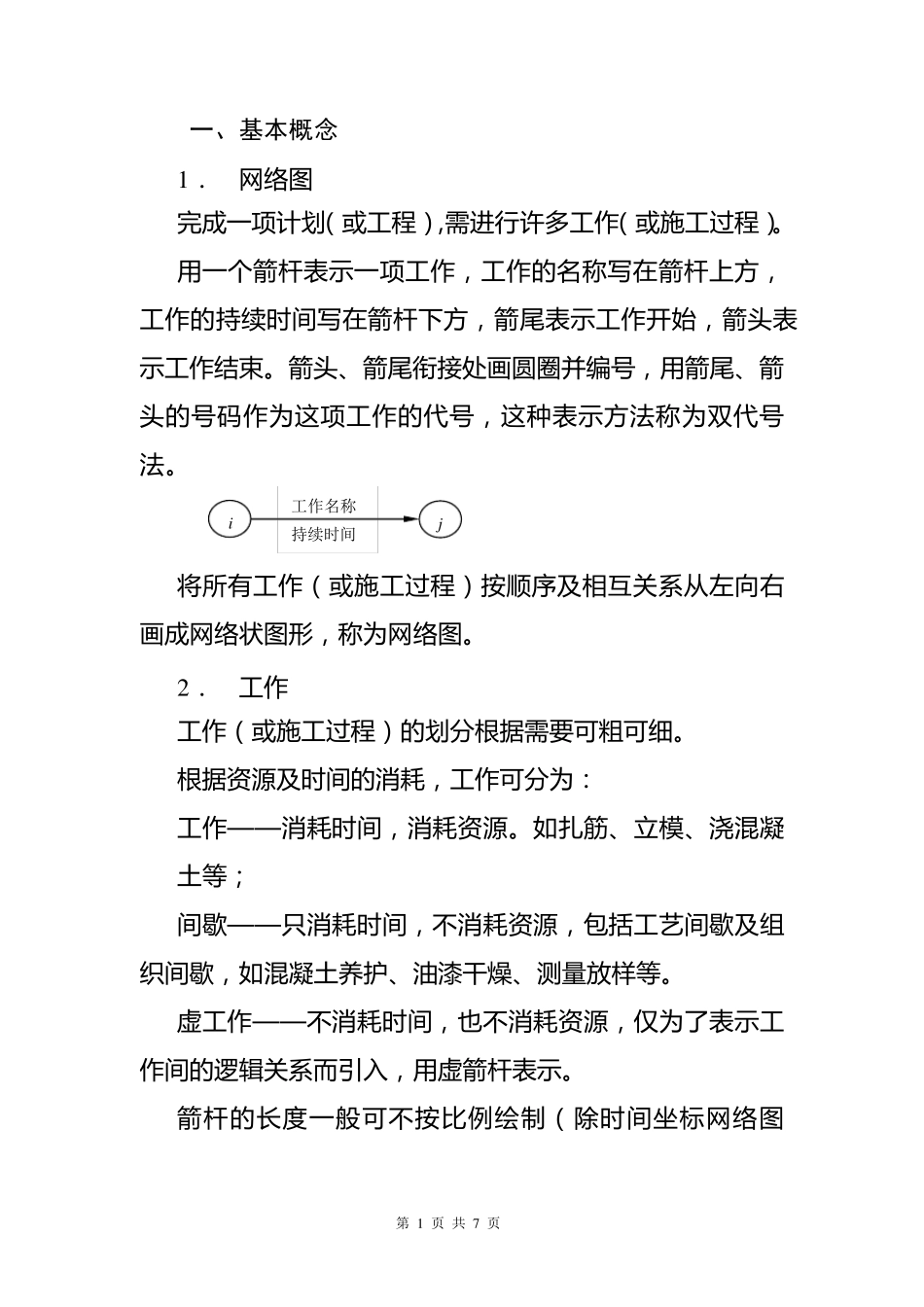

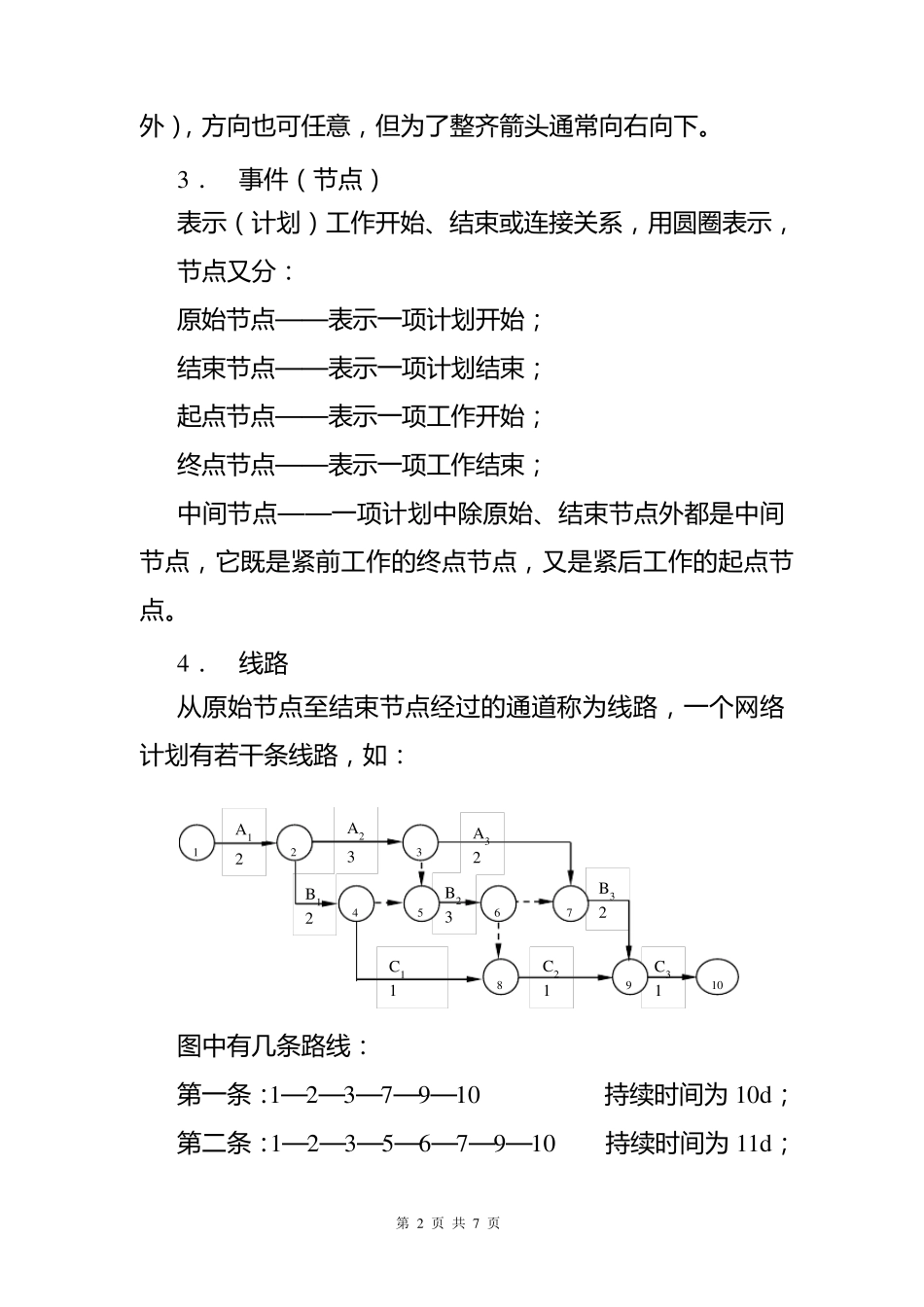

第 1 页 共 7 页 一、基本概念 1 ． 网 络 图 完 成 一 项 计 划 （ 或 工 程 ）， 需 进 行 许 多 工 作 （ 或 施 工 过 程 ）。 用 一 个 箭 杆 表 示 一 项 工 作 ， 工 作 的 名 称 写 在 箭 杆 上 方 ，工 作 的 持 续 时 间 写 在 箭 杆 下 方 ， 箭 尾 表 示 工 作 开 始 ， 箭 头 表示 工 作 结 束 。 箭 头 、箭 尾 衔 接 处 画 圆 圈 并 编 号 ， 用 箭 尾 、箭头 的 号 码 作 为 这 项 工 作 的 代 号 ， 这 种 表 示 方 法 称 为 双 代 号法 。 将 所 有 工 作 （ 或 施 工 过 程 ） 按 顺 序 及 相 互 关 系 从 左 向 右画 成 网 络 状 图 形 ， 称 为 网 络 图 。 2 ． 工 作 工 作 （ 或 施 工 过 程 ） 的 划 分 根 据 需 要 可 粗 可 细 。 根 据 资 源 及 时 间 的 消 耗 ， 工 作 可 分 为 ： 工 作 ——消 耗 时 间 ， 消 耗 资 源 。 如扎筋、立模、浇混凝土等； 间 歇——只消 耗 时 间 ， 不消 耗 资 源 ， 包括工 艺间 歇及 组织间 歇， 如混凝土养护、油漆干燥、测量放样等。 虚工 作 ——不消 耗 时 间 ， 也不消 耗 资 源 ， 仅为 了表 示 工作 间 的 逻辑关 系 而引入， 用 虚箭 杆 表 示 。 箭 杆 的 长度一 般可 不按 比例绘制（ 除时 间 坐标网 络 图持续时间 工作名称 i j 第 2 页 共 7 页 外 ）， 方 向 也 可 任 意 ， 但 为 了 整 齐 箭 头 通 常 向 右 向 下 。 3． 事 件 （ 节 点 ） 表 示 （ 计 划 ） 工 作 开 始 、结 束 或 连 接 关 系 ， 用 圆 圈 表 示 ，节 点 又 分 ： 原 始 节 点 ——表 示 一项计 划 开 始 ； 结 束 节 点 ——表 示 一项计 划 结 束 ； 起点 节 点 ——表 示 一项工 作 开 始 ； 终点 节 点 ——表 示 一项工 作 结 束 ； 中间节 点 ——一项计 划 中除原 始 、结 束 节 点 外 都是中间节 点 ， 它既是紧前工 作 的终点 节 点 ， 又 是紧后工 作 的起点 节点 。 4． 线路 从原 始 节 点 至结 束 节 点 经过的通 道称...
