网络工程实验报告

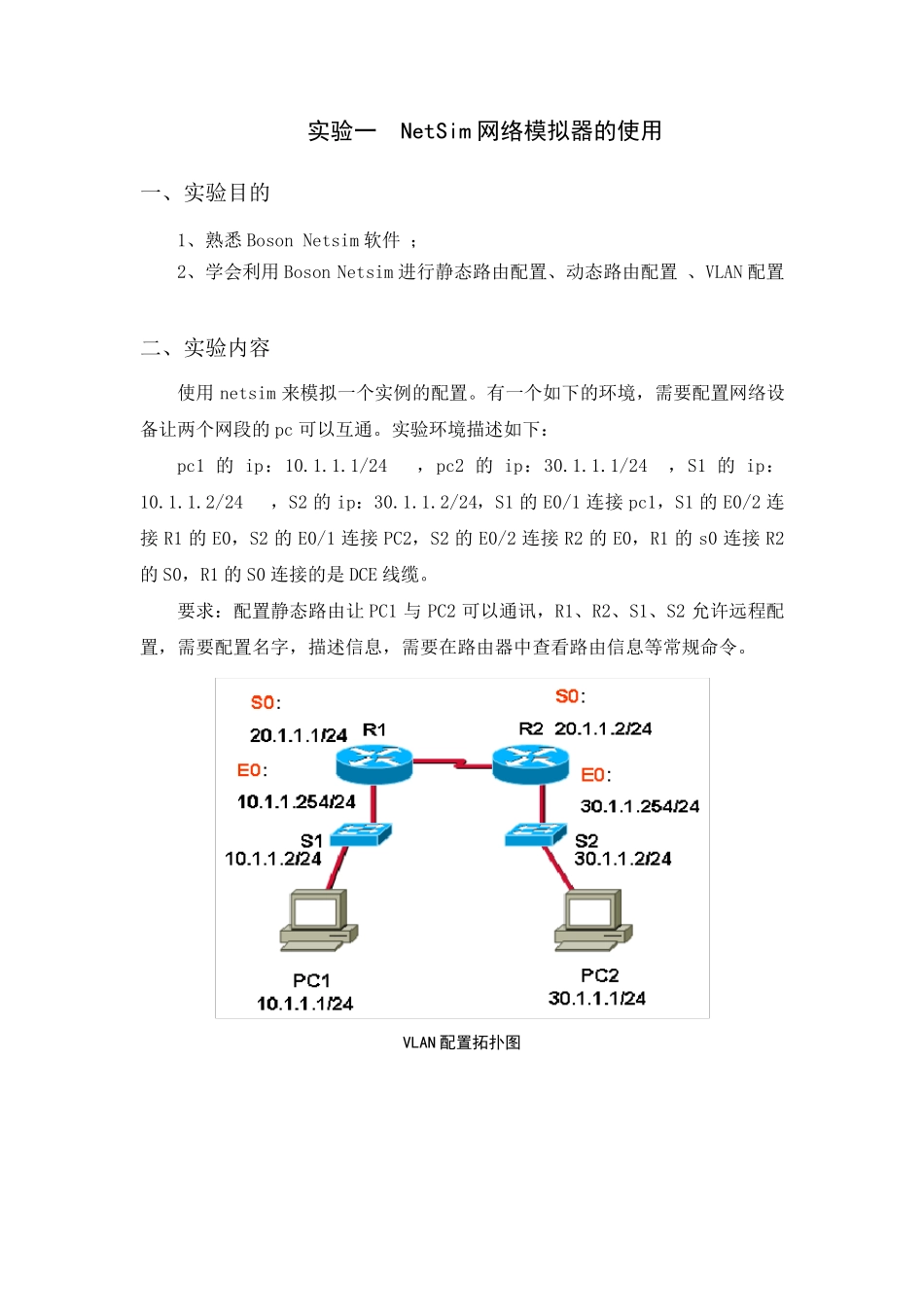

中南大学 网络工程 实验报告 题目：《网络工程》实验报告 姓名：X X X X 班级：计科X X X X 班 学号：0909X X X X 指导老师：*** 完成时间：2013X X X X 实验一 NetSim 网络模拟器的使用 一、实验目的 1、熟悉 Boson Netsim 软件 ； 2、学会利用 Boson Netsim 进行静态路由配置、动态路由配置 、VLAN 配置 二、实验内容 使用 netsim 来模拟一个实例的配置。有一个如下的环境，需要配置网络设备让两个网段的 pc 可以互通。实验环境描述如下： pc1 的 ip：10.1.1.1/24 ，pc2 的 ip：30.1.1.1/24 ，S1 的 ip：10.1.1.2/24 ，S2 的 ip：30.1.1.2/24，S1 的 E0/1 连接 pc1，S1 的 E0/2 连接 R1 的 E0，S2 的 E0/1 连接 PC2，S2 的 E0/2 连接 R2 的 E0，R1 的 s0 连接 R2的 S0，R1 的 S0 连接的是 DCE 线缆。 要求：配置静态路由让 PC1 与 PC2 可以通讯，R1、R2、S1、S2 允许远程配置，需要配置名字，描述信息，需要在路由器中查看路由信息等常规命令。 VLAN 配置拓扑图 三、实验步骤 1、 建立我们实验的环境 R1、R2 选择 805；交换机选择 2950、PC 机选择 win98；先把路由器 805，交换机 2950 ，WIN98 的 PC 机各两台拖入 network designer的拓扑绘制区，并命名为 R1，R2，S1，S2，PC1 和 PC2，如图所示： 在 PC1 上右击，选择 add connect to ethernet 0，意思是在 PC1 的网卡上增加一个连线 。在弹出来的窗口中选择 S1 的 E0/1，点击 finish。 PC1 和S1 的E0/1 已经接好了。 在 S1 上右击，选择在第二个端口新建一条连线。 在弹出的窗口选R1 的E0 接口，点击Finish 完成。这样 S1 的E0/2 就和 R1的E0 口连接起来了。接下来在R1 上右键，选择 S0 。 在弹出的窗口中选择第一项：点到点的广域网连接 Next，在弹出的窗口选R2 的s0，点击Finish。 在弹出的窗口中选择两台路由器S0 接口连线的DCE 线缆，可以选R1 的S0或者R2 的S0，我们选择R1 的S0，记住在下面的配置中，我们需要在R1 的S0端口配置clock rate。 这样 PC1，S1，R1，R2 都已经连接好了，同样的方法连接S2，PC2。 拓扑图绘制好了以后，在boson network designer 选择菜单中file－load netmap into the simulator ，以便把设计好的拓扑图装入netsim 进行配置。 在弹出的提示框中点击确定，设计好的拓扑被装载到...
