网络工程师数通考题节选2(实操考题)

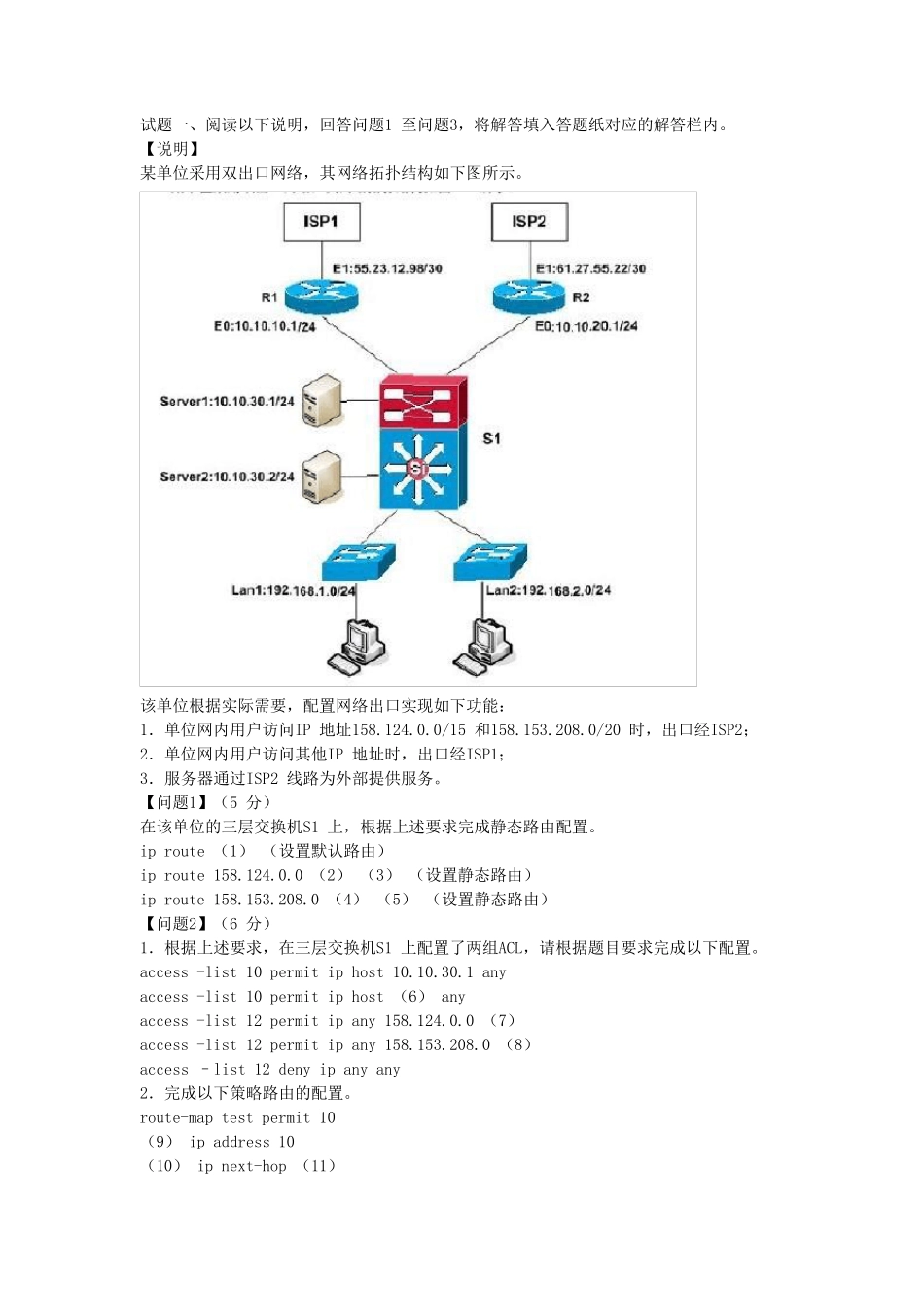

试题一、阅读以下说明，回答问题1 至问题3，将解答填入答题纸对应的解答栏内。 【说明】 某单位采用双出口网络，其网络拓扑结构如下图所示。 该单位根据实际需要，配置网络出口实现如下功能： 1．单位网内用户访问IP 地址158.124.0.0/15 和158.153.208.0/20 时，出口经ISP2； 2．单位网内用户访问其他IP 地址时，出口经ISP1； 3．服务器通过ISP2 线路为外部提供服务。 【问题1】（5 分） 在该单位的三层交换机S1 上，根据上述要求完成静态路由配置。 ip route （1） （设置默认路由） ip route 158.124.0.0 （2） （3） （设置静态路由） ip route 158.153.208.0 （4） （5） （设置静态路由） 【问题2】（6 分） 1．根据上述要求，在三层交换机S1 上配置了两组ACL，请根据题目要求完成以下配置。 access -list 10 permit ip host 10.10.30.1 any access -list 10 permit ip host （6） any access -list 12 permit ip any 158.124.0.0 （7） access -list 12 permit ip any 158.153.208.0 （8） access –list 12 deny ip any any 2．完成以下策略路由的配置。 route-map test permit 10 （9） ip address 10 （10） ip next-hop （11） 【问题3】（4 分） 以下是路由器R1 的部分配置。请完成配置命令。 R1(config)#interface fastethernet0/0 R1(config-if)#ip address （12） （13） R1(config-if)ip nat inside …… R1(config)#interface fastethernet0/1 R1(config-if)#ip address （14） （15） 314 R1(config-if)ip nat outside …… 参考答案： （1）0.0.0.0 0.0.0.0 10.10.10.1 （2）255.254.0.0 （3）10.10.20.1 （4）255.255.240.0 （5）10.10.20.1 参考答案： （6）10.10.30.2 （7）0.1.255.255 （8）0.0.15.255 （9）match （10）set （11）10.10.20.1 参考答案： （12）10.10.10.1 （13）255.255.255.0 （14）55.23.12.98 （15）255.255.255.252 试题二（1 5 分） 某单位有1 个总部和6 个分部，各个部门都有自己的局域网。该单位申请了6 个C 类 IP 地址202.115.10.0/24~202.115.15.0/24，其中总部与分部4 共用一个C 类地址。现计划 将这些部门用路由器互联，网络拓扑结构下图所示。 【问题1】（4 分） 该网络采用R1～R7 共7 台路由器，采用动态路由协议OSPF。由图1-1 ...
