网络工程项目实施文档

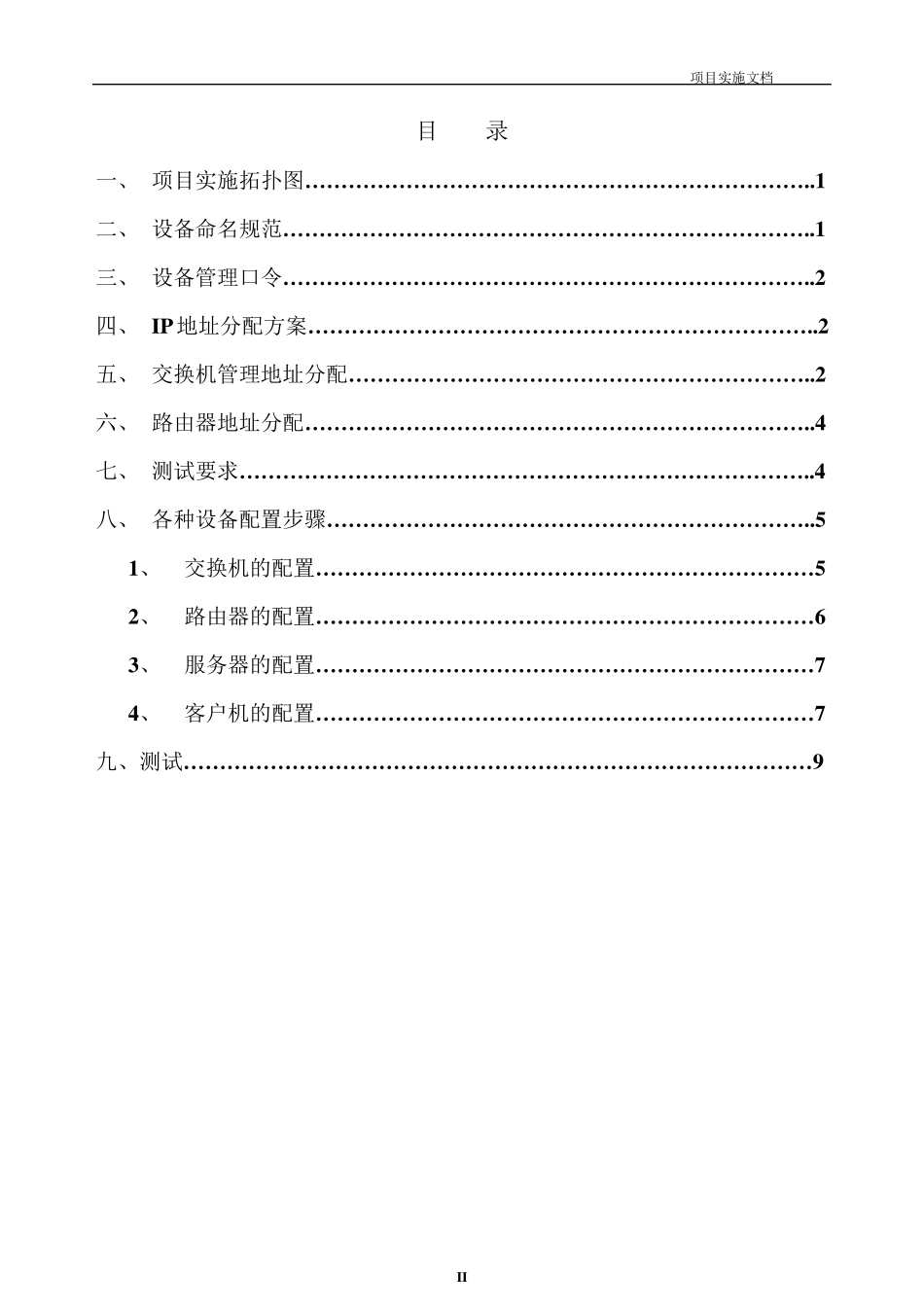

项目实施文档 I 广州XX科技有限公司 项目实施文档 项目实施文档 II 目 录 一、 项目实施拓扑图……………………………………………………………..1 二、 设备命名规范………………………………………………………………..1 三、 设备管理口令………………………………………………………………..2 四、 IP 地址分配方案……………………………………………………………..2 五、 交换机管理地址分配………………………………………………………..2 六、 路由器地址分配……………………………………………………………..4 七、 测试要求……………………………………………………………………..4 八、 各种设备配置步骤…………………………………………………………..5 1、 交换机的配置……………………………………………………………5 2、 路由器的配置……………………………………………………………6 3、 服务器的配置……………………………………………………………7 4、 客户机的配置……………………………………………………………7 九、测试……………………………………………………………………………9 项目实施文档 - 1 - 一、 项目实施拓扑图 图 1 项目实施拓扑图 二、 设备命名规范 服务器命名以 Server 和数字相结合 客户机命名以 gzlk 和使用的信息点名称相结合 打印机命名以 Printer 和使用部门名称相结合 交换机和路由器命名以 gzlk-和该设备英文名称相结合 项目实施文档 - 2 - 三、 设备管理口令 服务器管理口令：lksrv1234& 客户机管理口令：gzlk5201314# 交换机进入特权模式的密码：ciscosw 配置交换机 Telnet 密码：ciscosw 路由器进入特权模式的密码：ciscoroute 配置路由器 Telnet 密码：ciscoroute 四、 IP 地址分配方案 子 网 IP 地 址 使 用 部 门 子网一192.168.1.0/28 192.168.1.1－192.168.1.14/28 网关、交换机和服务器 各部门打印机及总经理 PC 子网二192.168.1.16/28 192.168.1.17－192.168.1.30/28 财务部 子网三192.168.1.32/28 192.168.1.33－192.168.1.46/28 人事部 子网四192.168.1.48/28 192.168.1.49－192.168.1.62/28 市场部 子网五192.168.1.64/28 192.168.1.65－192.168.1.78/28 技术部 子网六192.168.1.252/30 192.168.1.253/30 公司路由器外端口使用 192.168.1.254/30 大厦路由器端口...
