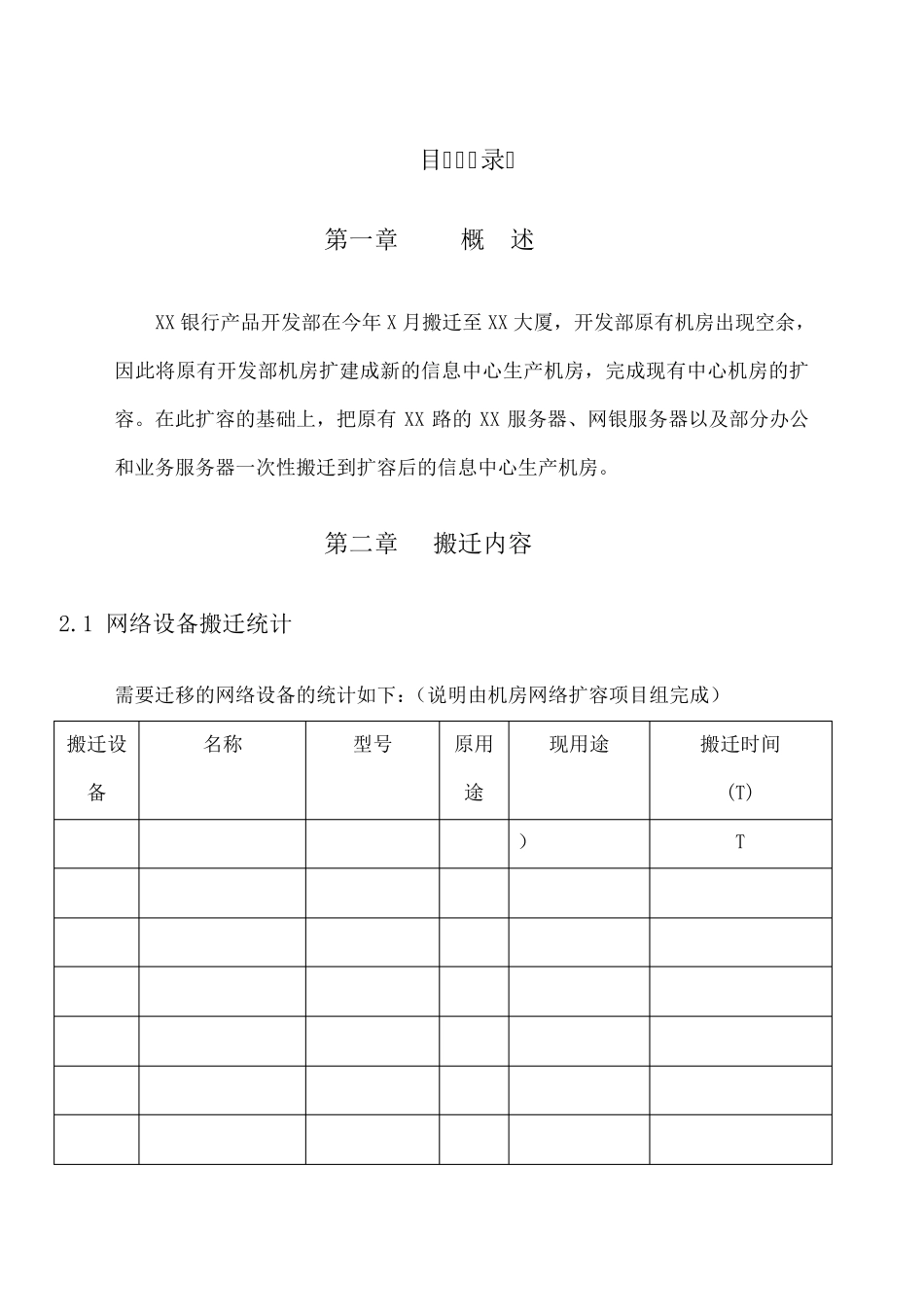

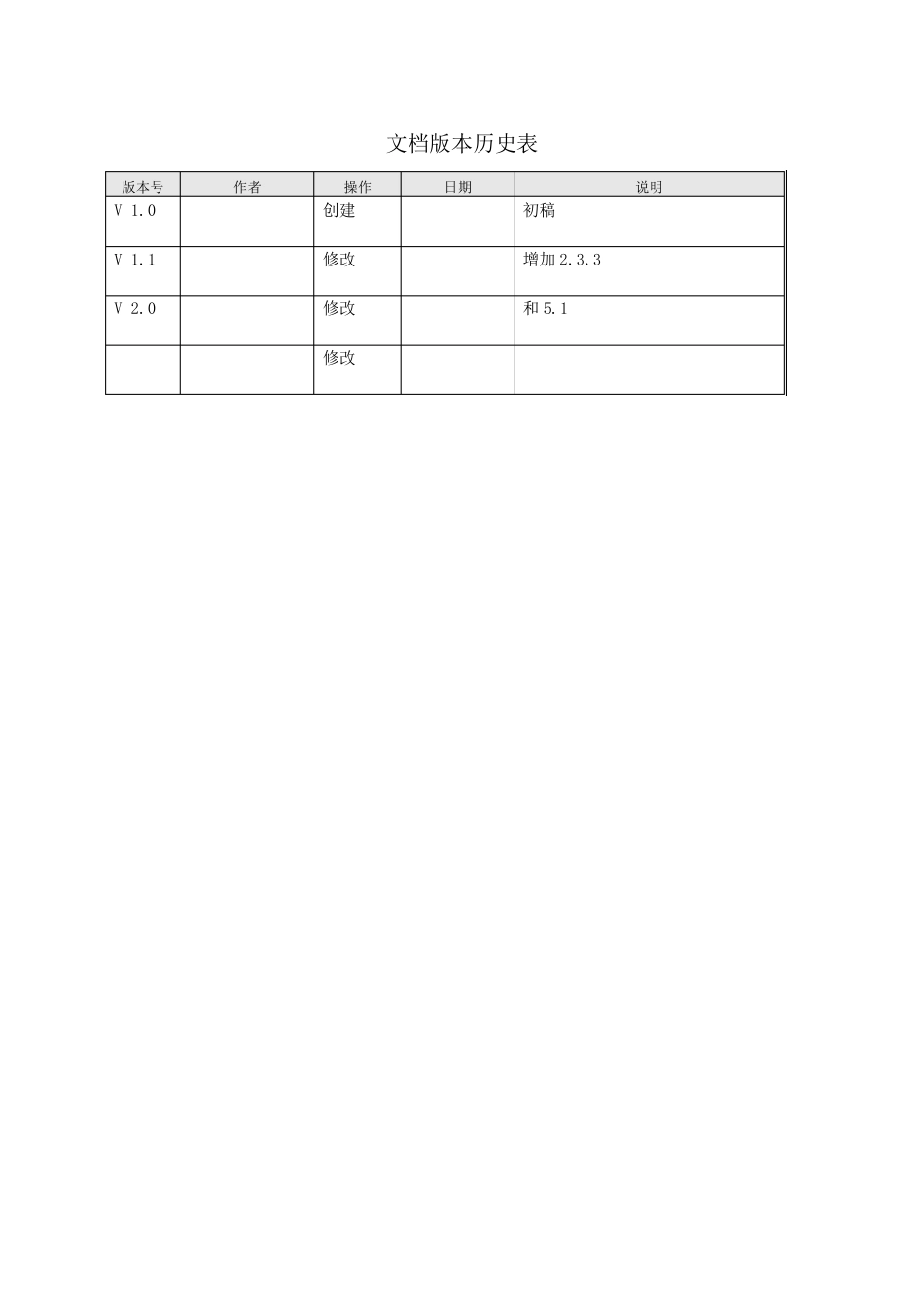

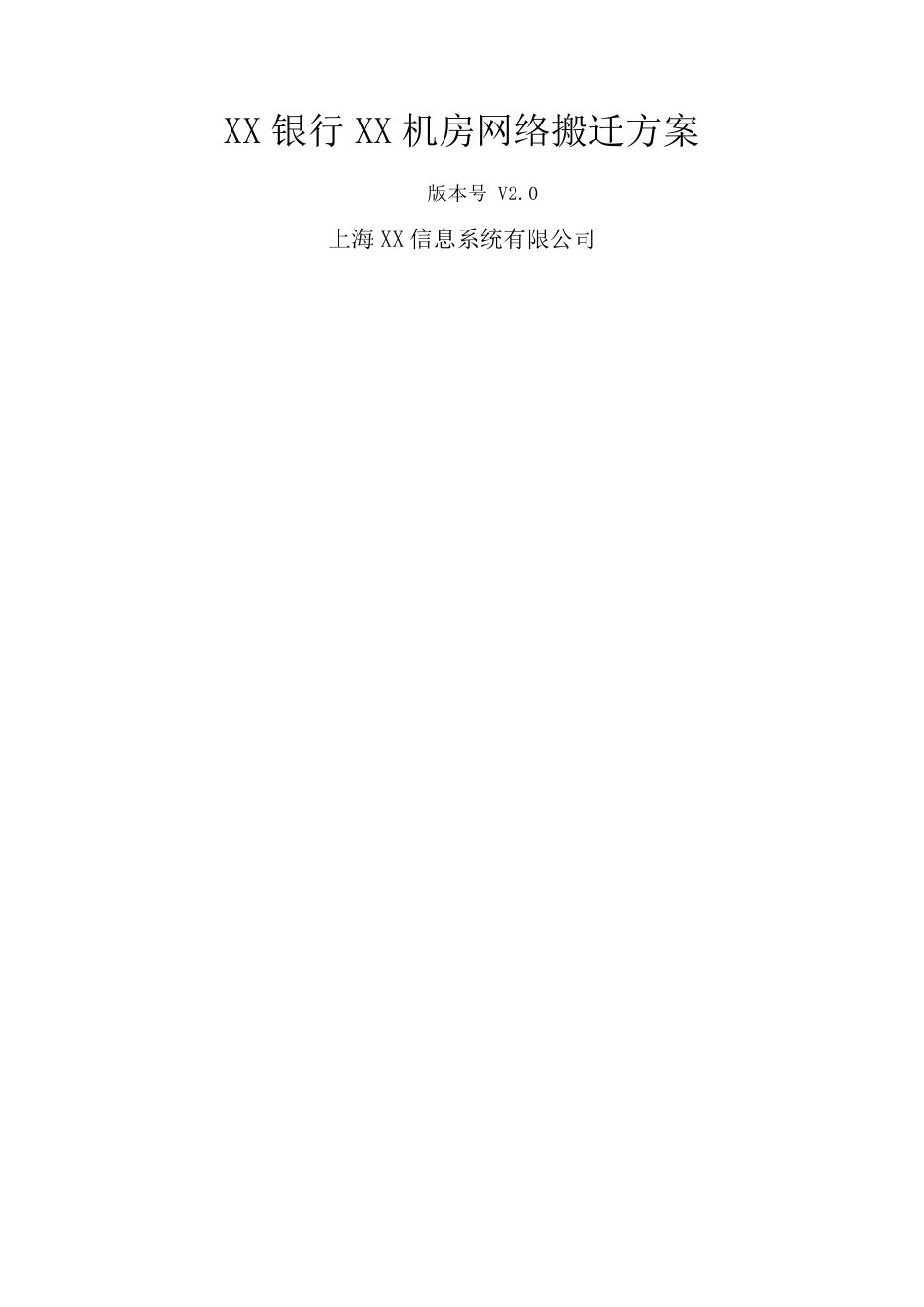

XX 银行XX 机房网络搬迁方案 版本号 V2.0 上海 XX 信息系统有限公司文档版本历史表 版本号 作者 操作 日期 说明 V 1.0 创建 初稿 V 1.1 修改 增加 2.3.3 V 2.0 修改 和 5.1 修改 目 录 第一章 概 述 XX 银行产品开发部在今年X 月搬迁至XX 大厦，开发部原有机房出现空余，因此将原有开发部机房扩建成新的信息中心生产机房，完成现有中心机房的扩容。在此扩容的基础上，把原有XX 路的XX 服务器、网银服务器以及部分办公和业务服务器一次性搬迁到扩容后的信息中心生产机房。 第二章 搬迁内容 2.1 网络设备搬迁统计 需要迁移的网络设备的统计如下：（说明由机房网络扩容项目组完成） 搬迁设备 名称 型号 原用途 现用途 搬迁时间 (T) ） T 2.2 服务器搬迁统计 需要迁移的服务器的统计如下：（说明由XX 路机房搬迁项目组完成） 系统 设备 涉及业务部门 业务集中外包子系统 8 台PC 服务器（HP），2 台加密机（科友） 流程再造项目 综合账单系统 6 台PC 服务器（HP） 个银 外币支付 2 台P520 小型机（IBM） 运营 银税信息共享 6 台PC 服务器（4 台HP，2 台IBM） 风险管理总部 运营内控和反洗钱监测 4 台PC 服务器（HP），2 台RP4440（HP），4 台RX6600 流程再造项目 审计工作平台 2 台RX6600（HP） 审计部 客服扩容 3 台PC 服务器（HP） 客服中心 征信系统 2 台PC 服务器（HP） 个银、风险 2.3 系统主机IP 及网关配置调整 2.3.1 XX 系统搬迁 XX 系统网络 IP 地址 搬迁后 XX 系统IP 地址保持不变 XX 系统网络网关的配置 从XX 搬迁的XX 系统主机，将和现有XX 系统主机的网络结构保持一致，根据路由情况网关分别为内外层防火墙。 根据应用系统情况，搬迁的XX 系统需要增加主机路由，主机路由详细网关，见表《XX 路生产设备搬迁信息表 20081118.xls》 2.4 网络设备配置调整 2.4.1XX 网络设备配置 XX 网络交换机 涉及交换机 4507R-01 4507R-02 2950-01 2950-02 一期扩容 2 台 4506 C02-DSF-4506-01 C02-DSF-4506-02 对上述交换机增加 vlan 详细的vlan 信息，见下表格： VLAN ID VLAN 名称 对应网段 XX 网络防火墙 内层NOKIA IP560 防火墙 1、 增加迁移后的子接口。 2、搬迁后的安全策略 3、 防火墙路由 1. 增加迁移后的子接口 Vlan ID 和子接口为，见下表： V...
