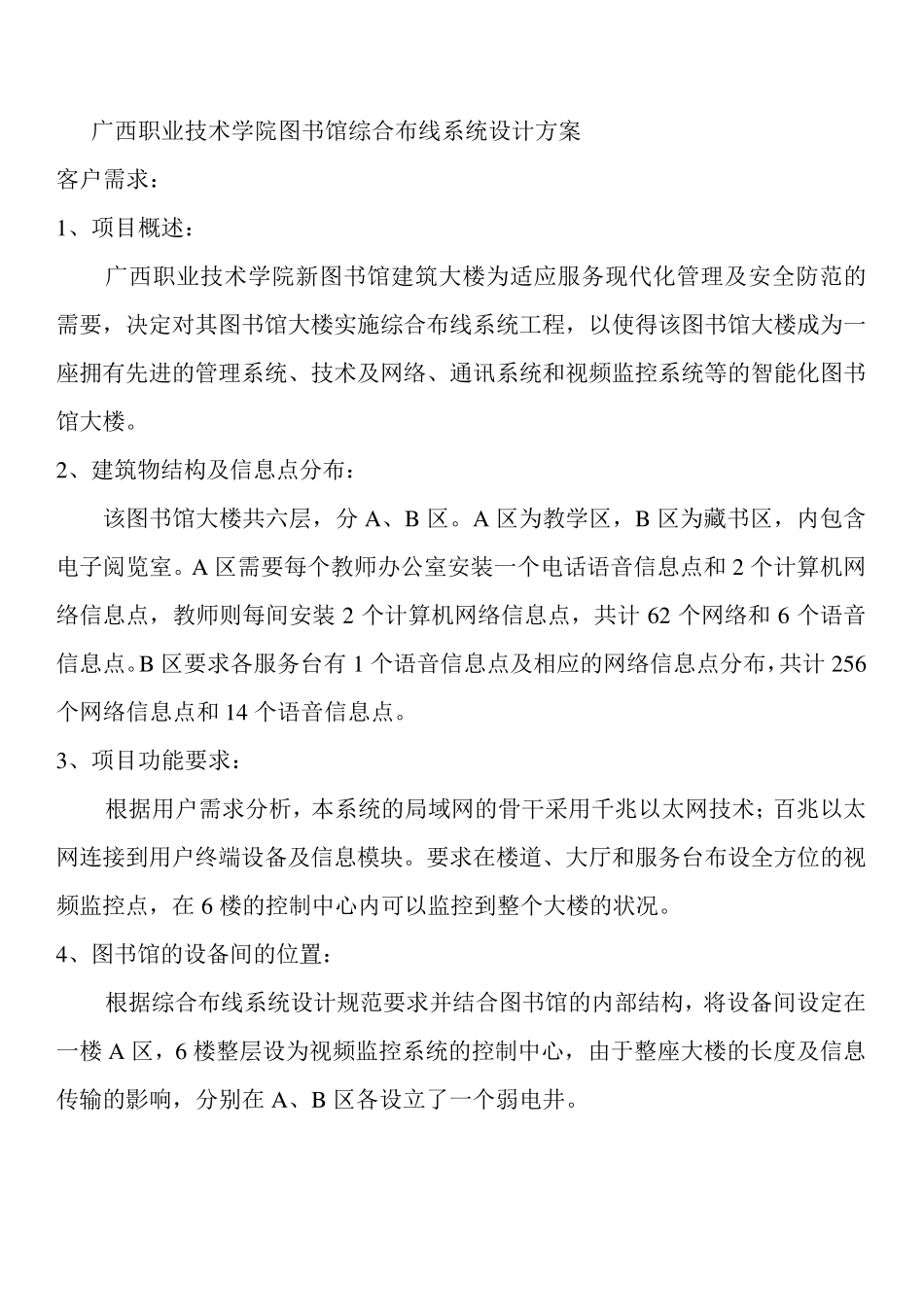

广西职业技术学院图书馆综合布线系统设计方案 客户需求： 1、项目概述： 广西职业技术学院新图书馆建筑大楼为适应服务现代化管理及安全防范的需要，决定对其图书馆大楼实施综合布线系统工程，以使得该图书馆大楼成为一座拥有先进的管理系统、技术及网络、通讯系统和视频监控系统等的智能化图书馆大楼。 2、建筑物结构及信息点分布： 该图书馆大楼共六层，分 A、B 区。A 区为教学区，B 区为藏书区，内包含电子阅览室。A 区需要每个教师办公室安装一个电话语音信息点和 2 个计算机网络信息点，教师则每间安装 2 个计算机网络信息点，共计62 个网络和 6 个语音信息点。B 区要求各服务台有 1 个语音信息点及相应的网络信息点分布，共计256个网络信息点和 14 个语音信息点。 3、项目功能要求： 根据用户需求分析，本系统的局域网的骨干采用千兆以太网技术；百兆以太网连接到用户终端设备及信息模块。要求在楼道、大厅和服务台布设全方位的视频监控点，在 6 楼的控制中心内可以监控到整个大楼的状况。 4、图书馆的设备间的位置： 根据综合布线系统设计规范要求并结合图书馆的内部结构，将设备间设定在一楼 A 区，6 楼整层设为视频监控系统的控制中心，由于整座大楼的长度及信息传输的影响，分别在 A、B 区各设立了一个弱电井。 A 区 楼层 信息点(个) 最近点（米） 最远点（米） 机柜（个） 1F 2 50 80 1 2F 12 20 70 3F 12 23 73 4F 12 26 76 5F 12 29 79 6F 12 32 82 B 区 楼层 信息点 最近点 最远点 机柜 1F 37 12 40 1 2F 47 7 36 1 3F 43 7 48 1 4F 43 7 48 1 5F 43 7 48 1 6F 43 7 48 1 线量： C=【0.5*（F+N）+6】*M A 区（米） B 区（米） 1F=115 1F=1280.2 2F=666 2F=1393.55 3F=705 3F=1158.75 4F=745.6 4F=1158.75 5F=784.8 5F=1158.75 6F=824.4 6F=1158.75 总线量：S=3881（米） 总线量：S=8908.75（米） 电缆箱数：Z=3881/305=13（箱） 电缆箱数：Z=8908/305=30（箱） 设计标准与依据： 本项目设计遵循以下标准或规范： 1、《智能建筑设计标准》
2、国际综合布线标准 ISO/IEC 11801 3、综合布线系统工行才呢过设计规范 GB 50311-2007 4、《UTP 布线现场测试标准》 5、《民用建筑电信布线系统标准》 参照的网络标准 1、 IEEE 802.3u：快速以太...
