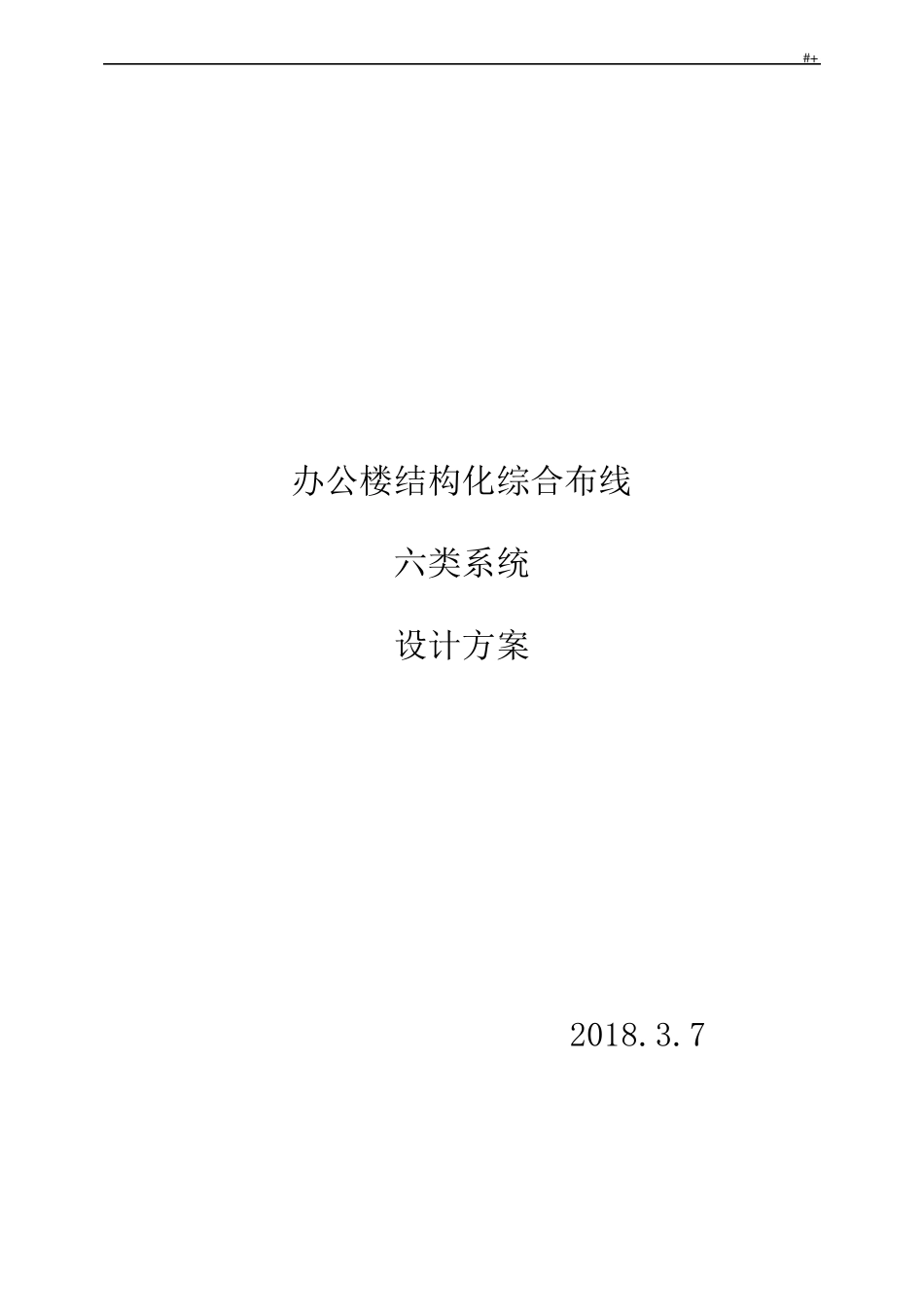

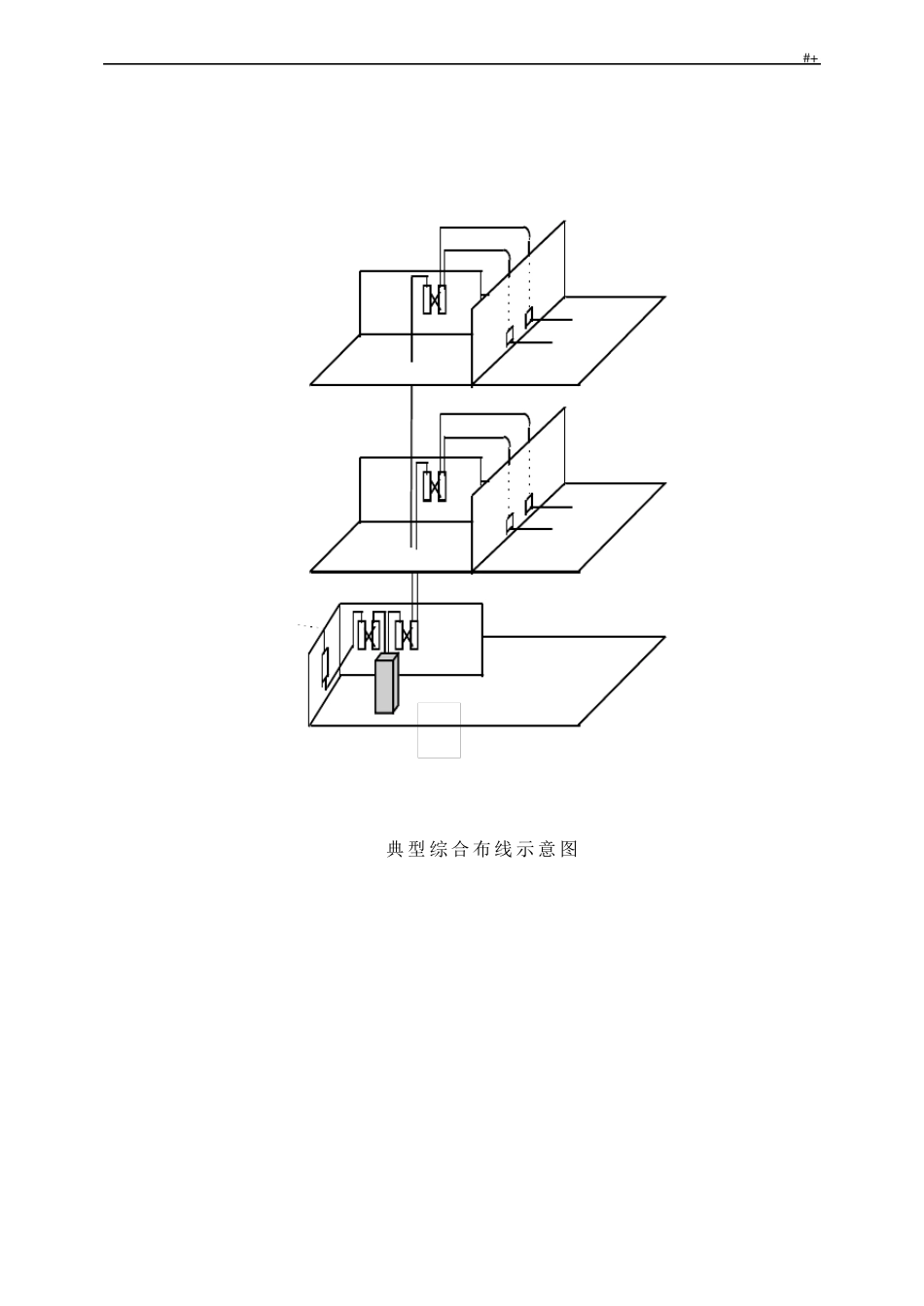

#+ 办公楼结构化综合布线 六类系统 设计方案 2018.3.7 #+ 第1章 综合布线系统概述 1.1 网络布线基础 在今天的办公楼中，拥有一套先进的综合布线系统，不仅能提供对外电讯服务，而且能很好的融合话音、数据、视讯，从完全意义上它为整个办公楼提供了一个迅速、通畅的信息传输通道。 结构化综合布线，是针对建筑内部智能系统（电脑及网络、语音设备、楼宇自控设备、视频设备等）的信号传输线路，通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连。因而在此基础上进行话音通信、数据图像处理、控制等，从而建成智能化的办公楼。 对于一座办公楼，结构化综合布线系统是实现智能化的先决条件和基础，同时也是办公楼现代化的重要标志之一。 1.2 结构化布线 具有开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何 移动，布线系统只需跳线 不须任 何其 它改变。 设计 思 路简 洁 ，施 工 简 单 ，施 工 费 用 降 低 。 可根 据最 终 用 户 的不同需求 进行随 时的改变和调 整。 #+ 典 型 综 合 布 线 示 意 图 #+ 1.3 综合布线施工流程 在施工中所有室内线路均采用六类双绞网线进行铺设，尽量减少明线走线的距离，在明线铺设过程中采用明装线槽进行加装，至各楼层采取有线与无线网络设备统一进箱或进柜悬挂安装，并经线路排架统一安排线走线。 1.4 执行标准 智能建筑已逐步发展成为一种产业，如同计算机、建筑一样，也必须有标准规范。目前，已出台的综合布线及其产品、线缆、测试标准主要有： ISO/IEC 11801 《信息技术-布线标准》 ANSI EIA/TIA 568A《商务建筑电信布线标准》 ANSI EIA/TIA 568B.2-1《4 对 100 欧姆六类布线系统性能指标标准》 《建筑与建筑群综合布线系统工程设计规范》 (GB/T-50311) 《建筑与建筑群综合布线系统工程验收规范》 (GB/T-50312)《民用建筑电气设计规范》 (JGJ/T16-92) 《电器设备安装工程施工及验收规范》 (GBJ232-90、92) 《建筑与建筑群综合布线系统工程设计规范》 (CECS72-97) 《智能建筑设计标准》 (EBD-03-95) 《工业企业程控用户交换机工程设计规范》 《工业企业通信接地设计规范》 第2章 网络设备的设计和安排 #+ 1、 本工程共计设计安装有线网点位 188 个信息点位，涉及三层办公...
