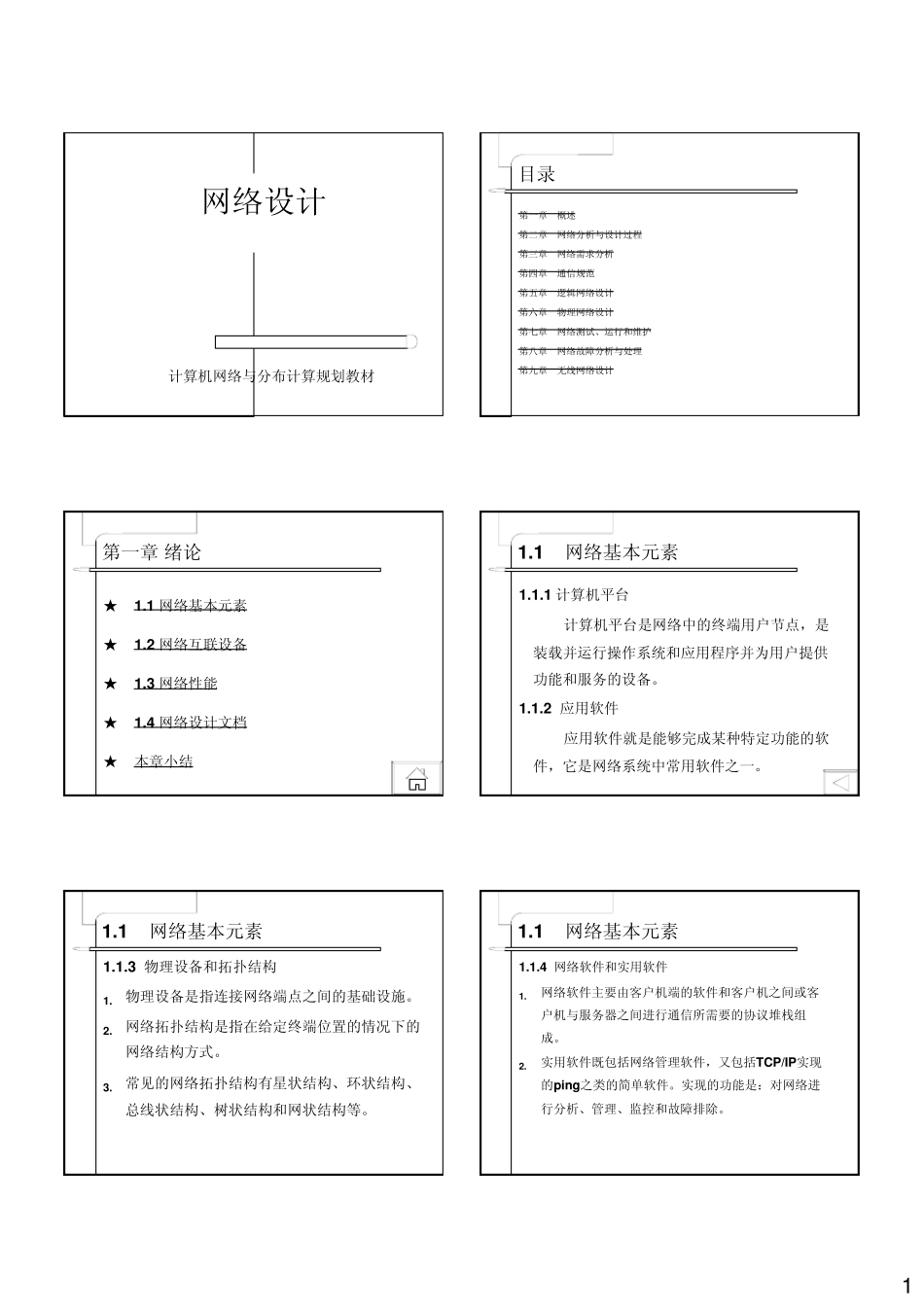

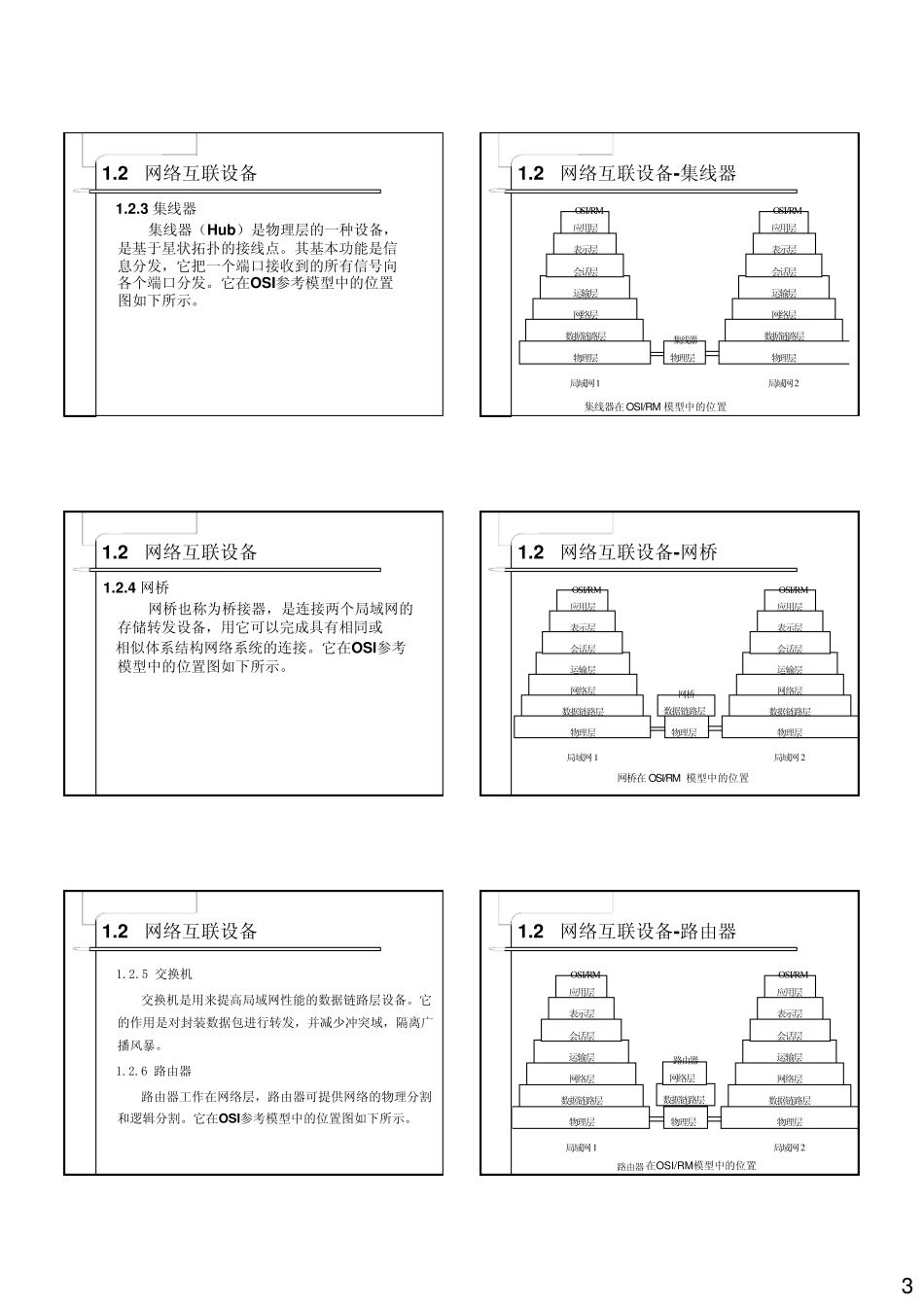

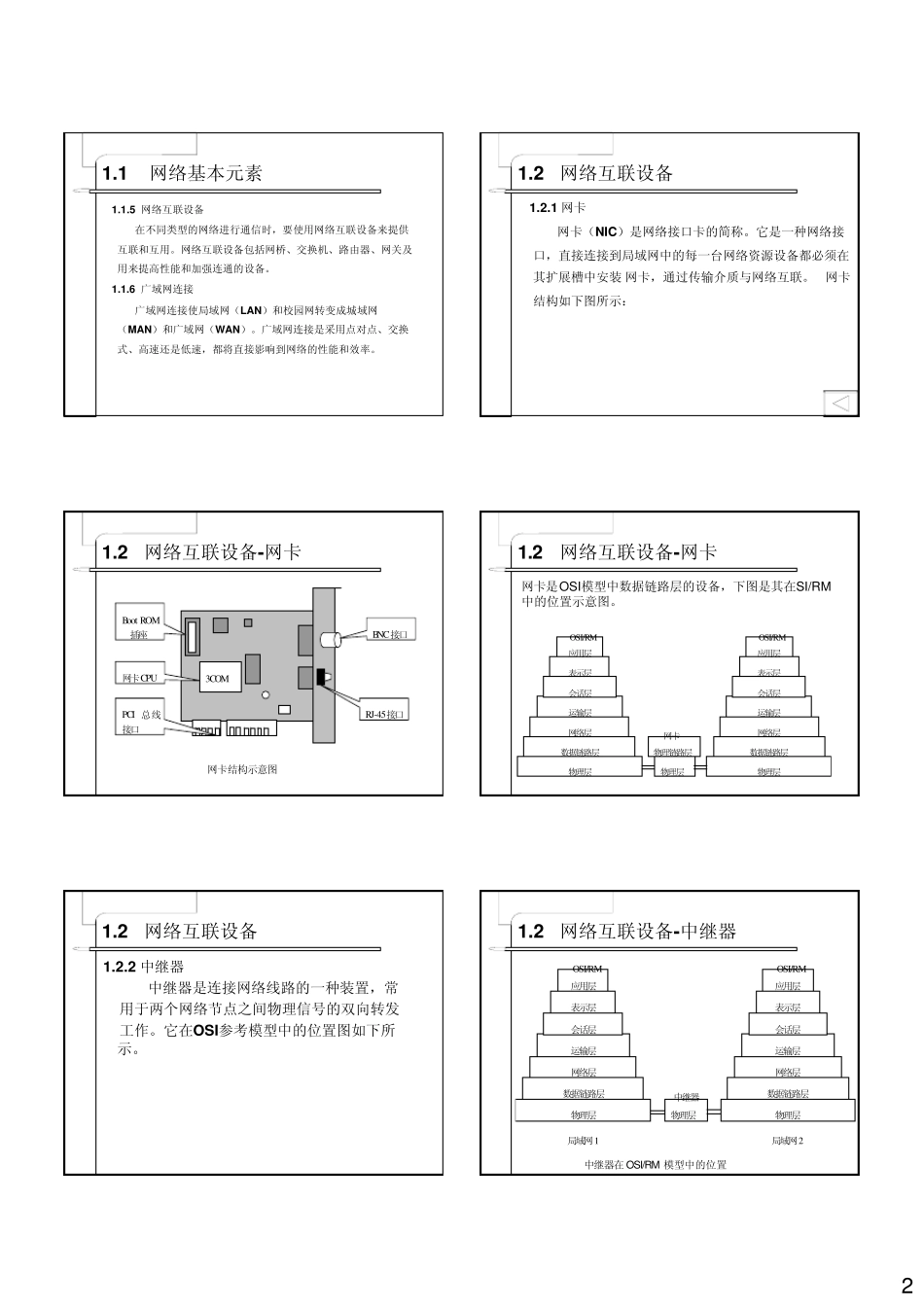

1网络设计计算机网络与分布计算规划教材目录第一章概述第二章网络分析与设计过程第三章网络需求分析第四章通信规范第五章逻辑网络设计第六章物理网络设计第七章网络测试、运行和维护第八章网络故障分析与处理第九章无线网络设计第一章绪论★1.1 网络基本元素★1.2 网络互联设备★1.3 网络性能★1.4 网络设计文档★本章小结1.1 网络基本元素1.1.1 计算机平台计算机平台是网络中的终端用户节点，是装载并运行操作系统和应用程序并为用户提供功能和服务的设备。1.1.2 应用软件应用软件就是能够完成某种特定功能的软件，它是网络系统中常用软件之一。1.1 网络基本元素1.1.3 物理设备和拓扑结构1.物理设备是指连接网络端点之间的基础设施。2.网络拓扑结构是指在给定终端位置的情况下的网络结构方式。3.常见的网络拓扑结构有星状结构、环状结构、总线状结构、树状结构和网状结构等。1.1 网络基本元素1.1.4 网络软件和实用软件1.网络软件主要由客户机端的软件和客户机之间或客户机与服务器之间进行通信所需要的协议堆栈组成。2.实用软件既包括网络管理软件，又包括TCP/IP实现的p in g之类的简单软件。实现的功能是：对网络进行分析、管理、监控和故障排除。21.1 网络基本元素1.1.5 网络互联设备在不同类型的网络进行通信时，要使用网络互联设备来提供互联和互用。网络互联设备包括网桥、交换机、路由器、网关及用来提高性能和加强连通的设备。1.1.6 广域网连接广域网连接使局域网（LAN）和校园网转变成城域网（MAN）和广域网（W AN）。广域网连接是采用点对点、交换式、高速还是低速，都将直接影响到网络的性能和效率。1.2 网络互联设备1.2.1 网卡网卡（NIC）是网络接口卡的简称。它是一种网络接口，直接连接到局域网中的每一台网络资源设备都必须在其扩展槽中安装 网卡，通过传输介质与网络互联。网卡结构如下图所示：1.2 网络互联设备-网卡 网卡CPU 3COM Boot ROM插座 PCI 总线接口 RJ-45接口BNC接口网卡结构示意图1.2 网络互联设备-网卡 应用层表示层 运输层 会话层 网络层 数据链路层 物理层 OSI/RM应用层表示层 运输层 会话层 网络层 数据链路层 物理层 OSI/RM物理层 网卡 物理链路层 网卡是OSI模型中数据链路层的设备，下图是其在SI/RM中的位置示意图。1.2 网络互联设备1.2.2 中继器中继器是连接网络线路的一种装置，常用于两个网络节点之间物理信号的双向转发工作。它在OSI参考模型中的位置图如下...
