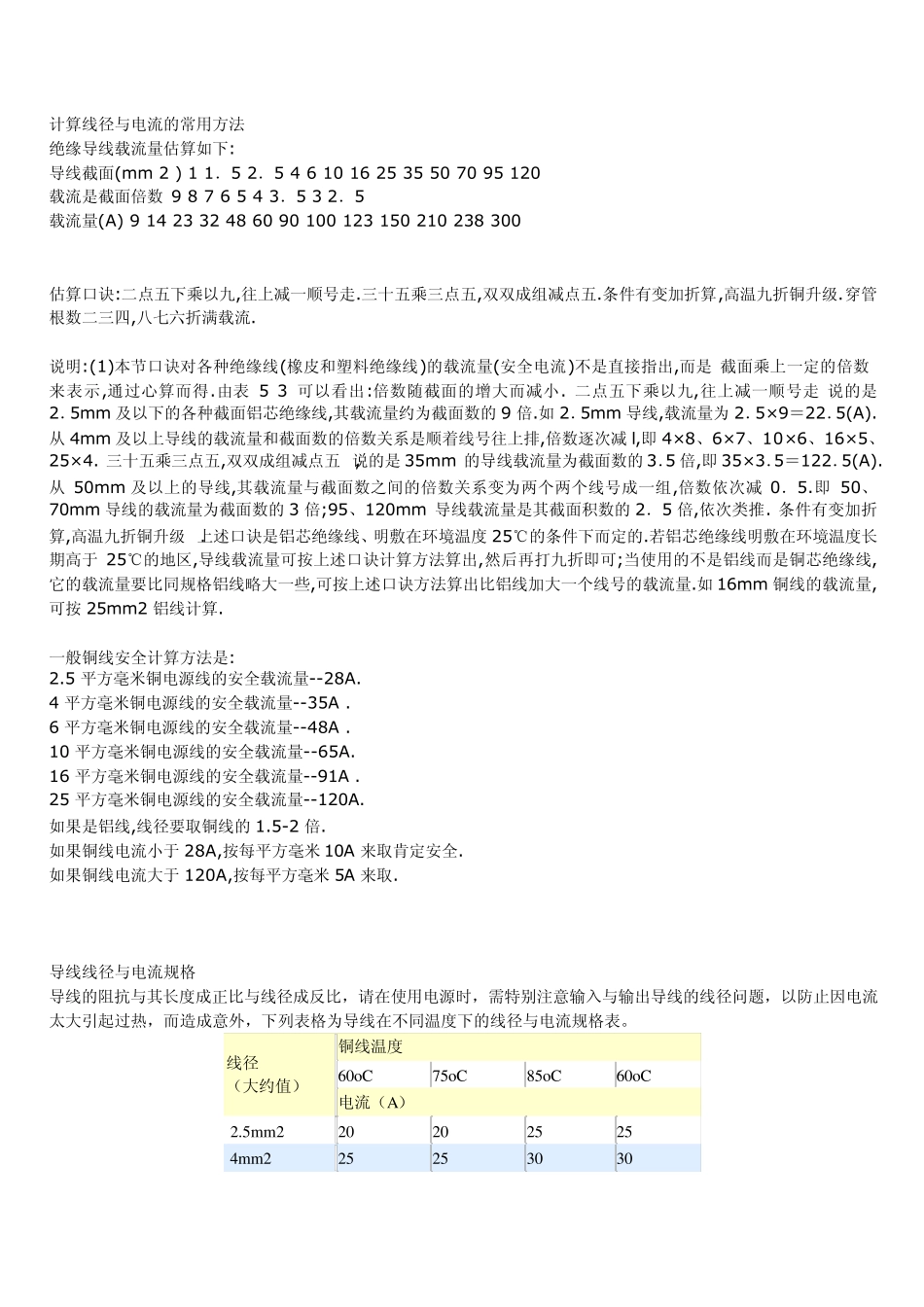

计算线径与电流的常用方法 绝缘导线载流量估算如下: 导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀:二点五下乘以九,往上减一顺号走.三十五乘三点五,双双成组减点五.条件有变加折算,高温九折铜升级.穿管根数二三四,八七六折满载流. 说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得.由表 5 3 可以看出:倍数随截面的增大而减小.“二点五下乘以九,往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的 9 倍.如 2．5mm’导线,载流量为 2．5×9＝22．5(A).从 4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减 l,即 4×8、6×7、10×6、16×5、25×4.“三十五乘三点五,双双成组减点五”,说的是 35mm”的导线载流量为截面数的 3．5 倍,即 35×3．5＝122．5(A).从 50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减 0．5.即 50、70mm’导线的载流量为截面数的 3 倍;95、120mm”导线载流量是其截面积数的 2．5 倍,依次类推.“条件有变加折算,高温九折铜升级”.上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的.若铝芯绝缘线明敷在环境温度长期高于 25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量.如 16mm’铜线的载流量,可按 25mm2 铝线计算. 一般铜线安全计算方法是: 2.5 平方毫米铜电源线的安全载流量--28A. 4 平方毫米铜电源线的安全载流量--35A . 6 平方毫米铜电源线的安全载流量--48A . 10 平方毫米铜电源线的安全载流量--65A. 16 平方毫米铜电源线的安全载流量--91A . 25 平方毫米铜电源线的安全载流量--120A. 如果是铝线,线径要取铜线的 1.5-2 倍. 如果铜线电流小于 28A,按每平方毫米 10A 来取肯定安全. 如果铜线电流大于 120A,按每平方毫米 5A 来取. 导线线径与电流规格 导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题，以防止因电流太大引起过热，而造成...
