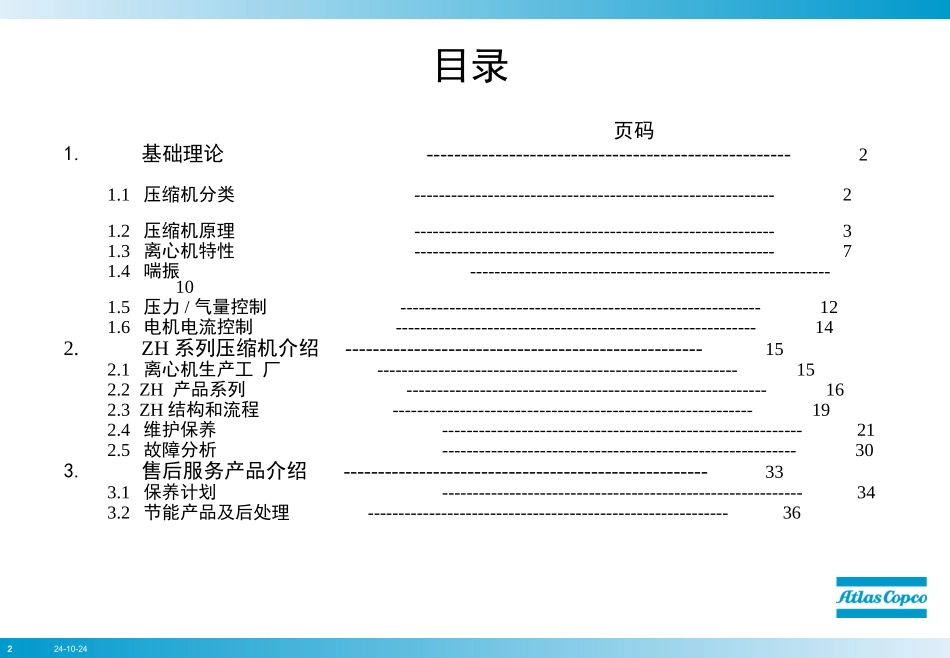

阿特拉斯离心机ZH内部培训资料文档资料VIP专享VIP免费

124-10-24224-10-24目录页码1.基础理论-----------------------------------------------------21.1压缩机分类-----------------------------------------------------------21.2压缩机原理-----------------------------------------------------------31.3离心机特性-----------------------------------------------------------71.4喘振-----------------------------------------------------------101.5压力/气量控制-----------------------------------------------------------121.6电机电流控制-----------------------------------------------------------142.ZH系列压缩机介绍----------------------------------------------------152.1离心机生产工厂-----------------------------------------------------------152.2ZH产品系列-----------------------------------------------------------162.3ZH结构和流程-----------------------------------------------------------192.4维护保养-----------------------------------------------------------212.5故障分析----------------------------------------------------------303.售后服务产品介绍-----------------------------------------------------333.1保养计划-----------------------------------------------------------343.2节能产品及后处理-----------------------------------------------------------36324-10-24第一章基础理论第一章基础理论424-10-24ÈÝ»ýʽѹËõ»ú¶¯Á¦Ê½Ñ¹Ëõ»úѹËõ»ú压缩机分类524-10-24压缩机分类动力式压缩机动力式压缩机624-10-24容积式压缩机原理是压缩介质的体积来提高压力动力式压缩机是将动力能转换成压力能压缩机原理724-10-24活塞机原理随着活塞的往复运动，吸气->压缩->排气的过程反复重复，在压缩过程中，气体的体积在活塞的作用下逐渐减小，而同时压力升高824-10-24被封闭的气体的体积在减小但同时被封闭的气体的压力在增大一定容积的气体随着螺杆的旋转推移螺杆机原理924-10-24小球叶片当叶片加速旋转时，小球会飞出去离心机原理1024-10-24w2c2u22w1u1c11速度三角形原理速度三角形原理C2》C1C2》C1离心机原理1124-10-24叶轮扩压器螺旋流道导流器压力和气流生成过程离心机原理1224-10-24压力的升高出口压力入口压力入口法兰处叶轮中部扩压器出口叶轮外缘扩压器建立的压力叶轮建立的压力压力的建立压力的建立离心机原理1324-10-24CxA=常数C1A2=C2A1P2=S(C12-C22)+P12Where:C=速度A=截面积P=气体压力S=系数A1A2C2P2P1C1气流在扩压器中扩压器原理扩压器原理离心机原理1424-10-24容积式压缩机离心式压缩机压力气量压缩机的性能曲线离心机特性1524-10-24100%100%流量压力A用户的需求压缩机的性能曲线压缩机的性能曲线离心机的性能曲线离心机的性能曲线离心机特性1624-10-24出口压力%100轴功率%100入口流量%100降低入口压力，降低了流量降低入口压力，降低了功率消耗入口压力入口压力影响影响喘振线离心机特性1724-10-24出口压力%100轴功率%100入口流量%100降低冷却水温增加气量提高冷却水温减少气量提高冷却水温降低功率消耗喘振线冷却水温的影响冷却水温的影响降低冷却水温增加功率消耗离心机特性1824-10-24出口压力%100轴功率%入口流量%100降低入口温度，增加流量提高入口温度，降低功率消耗增加入口温度，降低流量降低入口温度，增加功率消耗喘振线设计点入口空气温度的影响入口空气温度的影响100离心机特性1924-10-24什么是喘振在压缩机里有瞬间的空气回流在当时的入口流量下压缩机无法正常地输出压力(无法克服系统压力)喘振现象压力出现急剧波动，迅速上升又迅速下降典型的压力波动脉冲持续时间为1/4-5秒机器发出巨大异常声响机器产生很大的热量主电机电流会产生剧烈波动高速轴振动发生波动后果损坏轴承严重的可能损坏叶轮、甚至整个转子喘振2024-10-24发生在2级，压力为5Bar时的喘振压力压力时间时间喘振2124-10-24压力压力时间时间喘振发生在3级，压力为7Bar时的喘振2224-10-24喘振2324-10-24喘振保护PLC控制系统通过探测系统压力...
