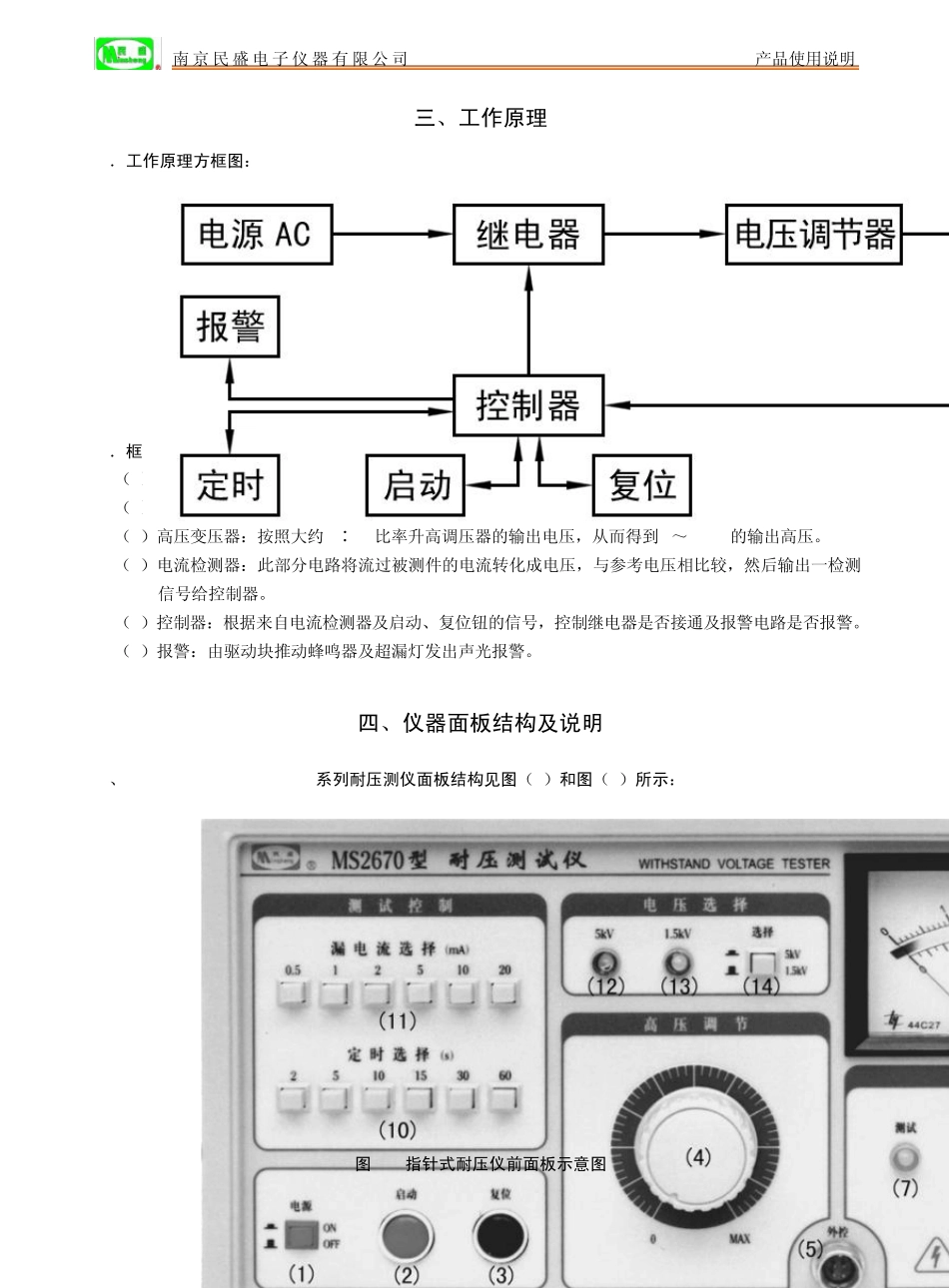

南京民盛电子仪器有限公司 产品使用说明 1 第一章 耐压系列测试仪器使用说明 第一节 MS2670 MS2670A MS2670D指针式 耐压测试仪使用说明 一、概 述 主要用途：MS2670/MS2670A /MS2670D 型指针式耐压测试仪是用于耐压试验的安全性能测试仪器。 该系列仪器可输出0～3/5(kV)、50Hz 正弦测试电压，能反映出被测物的绝缘强度等技术指标，被广泛用于计量测试部门，电工测量，绝缘材料和元器件、 电线电缆、家用电器、医用电器等产品的测试；并为家用电器、电子仪器等国家安全标准的实施提供了测试手段，因而更显示出其重要性，使得该系列仪器成为科研机关、计量测试部门和电子行业检测电子仪器和家用电器、医用电器等方面必不可少的仪器设备，符合《GB 4706.1-2005》标准。 该系列仪器为通用型耐压测试仪，具有良好的测试性能，指针式测试速度快，操作及维修简便，经济实用。 二、主要技术指标及参数 型号 参数 MS2670 MS2670A MS2670D 测试电压 AC 0～1.5～5（kV） AC 0～3～5（kV） AC 0～1.5～3（kV） 电压精度 0.5～5（kV） ±5%FS 0.5～3（kV） ±5%FS 漏电流范围 0.5/1/2/5/10/20（mA） 0.5/1/2/5/10/100（mA） 0.5/1/2/5/10/20（mA） 漏电流误差 ±5% 输 出 波 形 50Hz正弦波形 输 出 功 率 100VA 500VA 60VA 时 间 控 制 2/5/10/15/30/60（s）±5%手控∞，任意预置 显 示 方 式 指针式 测试判 别 合格/不合格 不合格声光报警 环 境 要求 相对湿度: ≤75%RH 环境温度: 0℃～40℃ 周围无强力电磁场干扰源；无大量灰尘和腐蚀性气体；通风良好 静 态 功 耗 静态功耗＜30VA 重 量 约 15kg 体 积 320mm×175mm×280mm 380×200×315 320mm×175mm×280mm 电 源 AC 220V±22V 50Hz±2Hz 南京民盛电子仪器有限公司 产品使用说明 2 三、工作原理 1．工作原理方框图： 图(1):指针式耐压仪工作原理方框图 2．框图各部分说明： （1）继电器：该继电器控制220V电源是否接到调压器上，从而控制输出高压接通或切断。 （2）电压调节器：主要由调压器构成，电压的改变是由该调压器的调节而实现的。 （3）高压变压器：按照大约1∶25比率升高调压器的输出电压，从而得到0～5(kV)的输出高压。 （4）电流检测器：此部分电路将流过被测件的电流转化成电压，与参考电压相比较，然后输出一检测信号给控制器。 （5）控制器：根据来自电流检测器及启动、复位...
