耐张线夹压接工艺

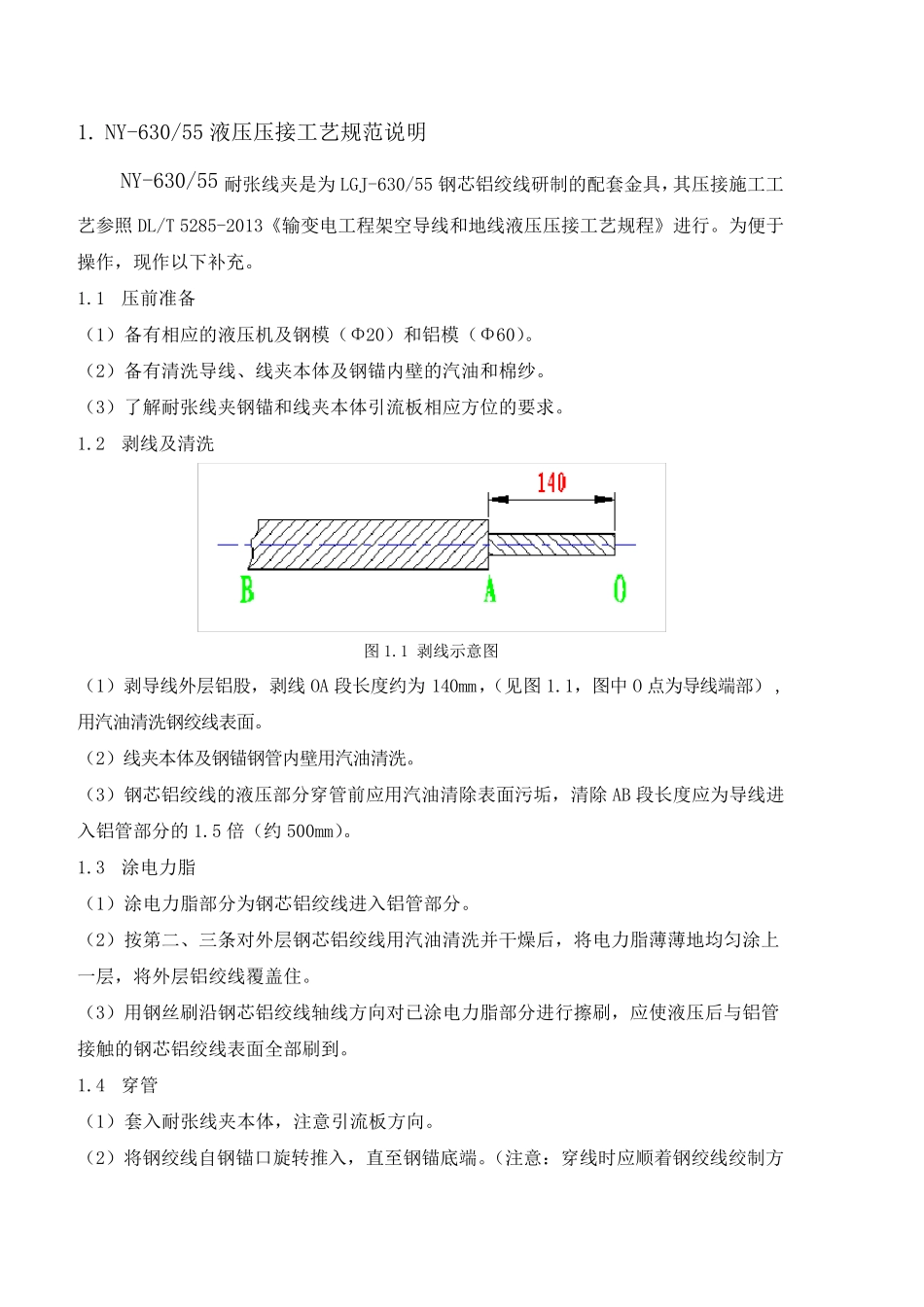

耐张线夹压接工艺_第1页
1/10

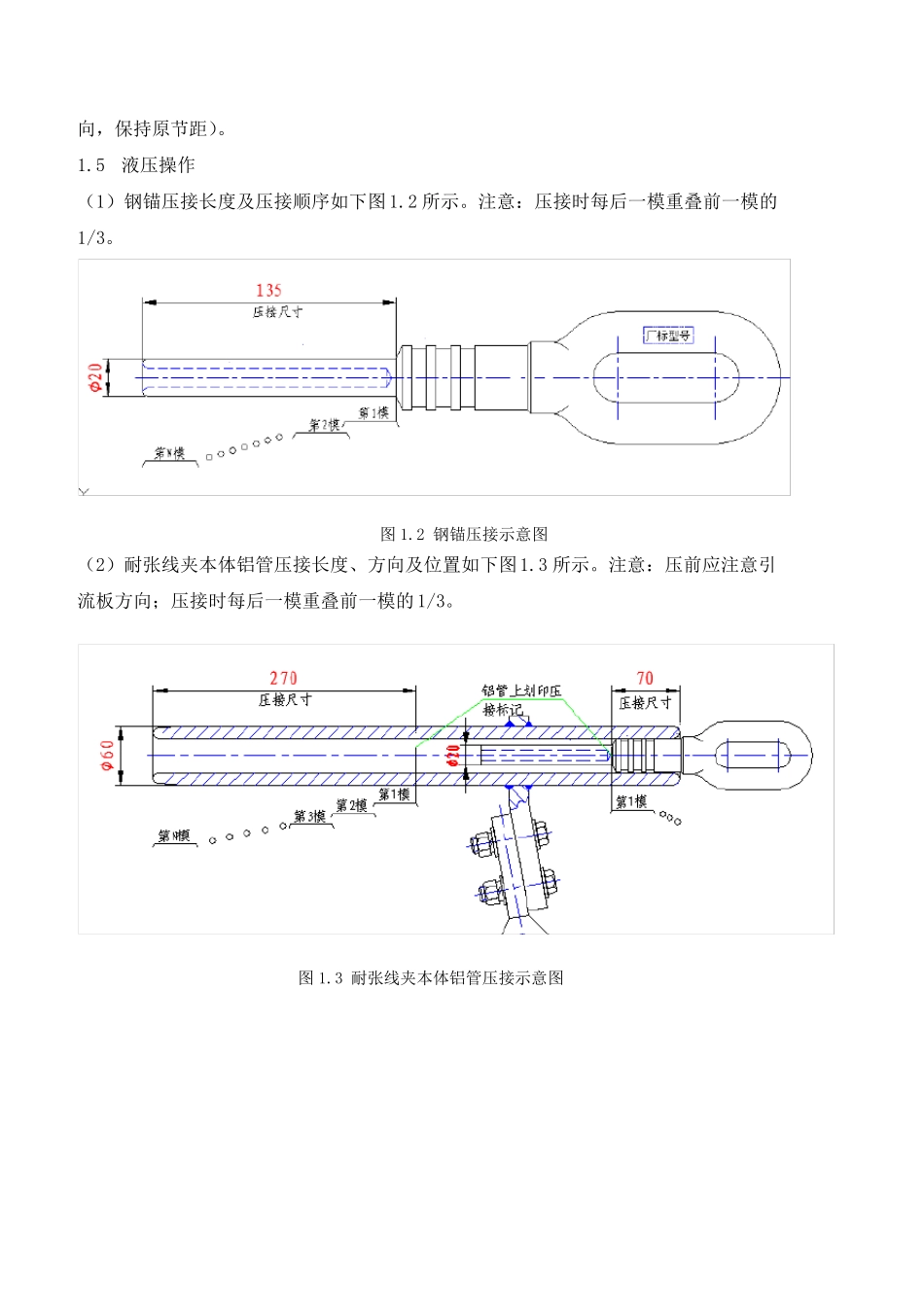

耐张线夹压接工艺_第2页
2/10

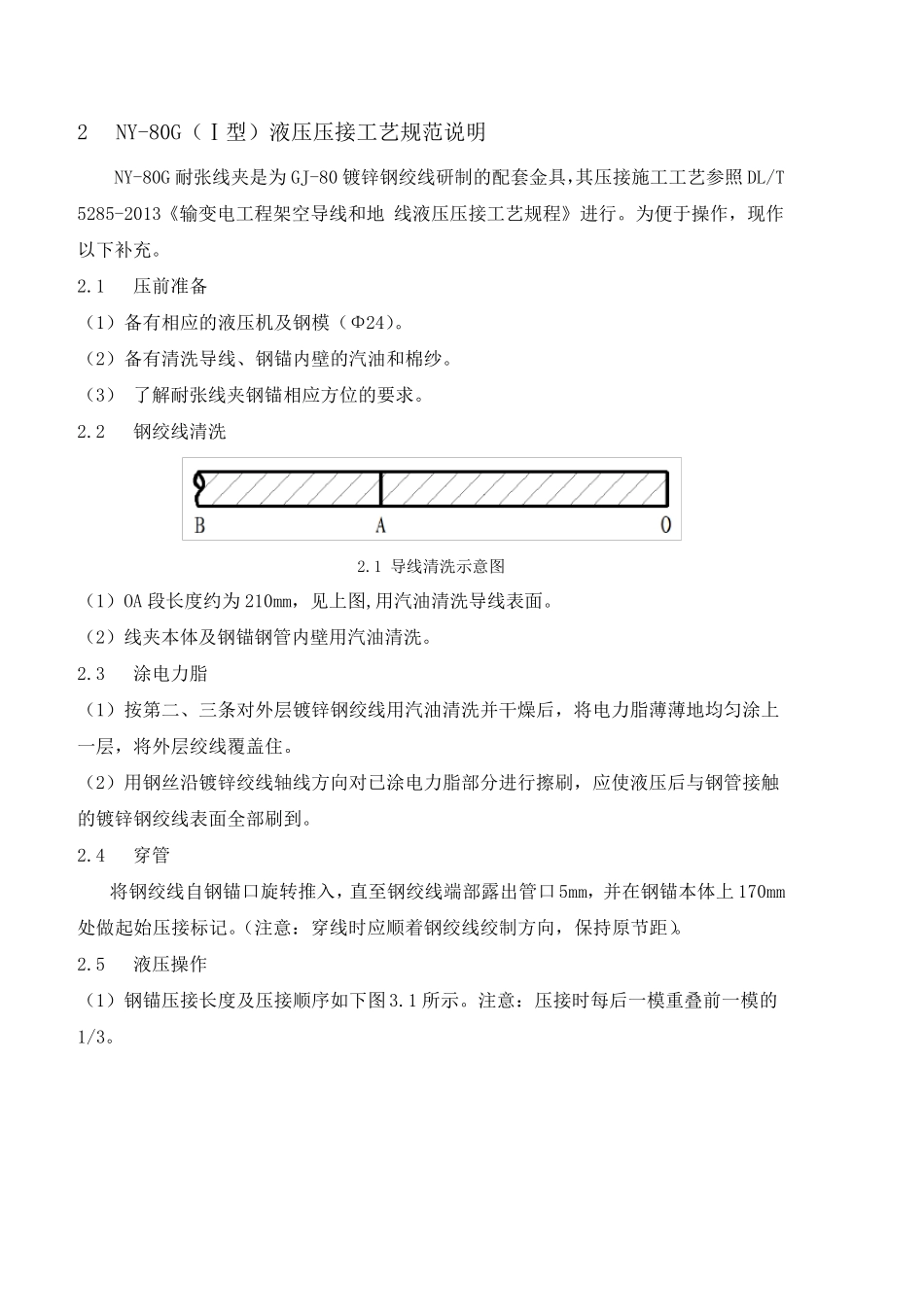

耐张线夹压接工艺_第3页
3/10
1. NY-630/55 液压压接工艺规范说明 NY-630/55 耐张线夹是为LGJ-630/55 钢芯铝绞线研制的配套金具,其压接施工工艺参照DL/T 5285-2013《输变电工程架空导线和地线液压压接工艺规程》进行。为便于操作,现作以下补充。 1.1 压前准备 (1)备有相应的液压机及钢模(Φ20)和铝模(Φ60)。 (2)备有清洗导线、线夹本体及钢锚内壁的汽油和棉纱。 (3)了解耐张线夹钢锚和线夹本体引流板相应方位的要求。 1.2 剥线及清洗 图 1.1 剥线示意图 (1)剥导线外层铝股,剥线OA 段长度约为140mm,(见图 1.1,图中 O 点为导线端部),用汽油清洗钢绞线表面。 (2)线夹本体及钢锚钢管内壁用汽油清洗。 (3)钢芯铝绞线的液压部分穿管前应用汽油清除表面污垢,清除 AB 段长度应为导线进入铝管部分的1.5 倍(约 500mm)。 1.3 涂电力脂 (1)涂电力脂部分为钢芯铝绞线进入铝管部分。 (2)按第二、三条对外层钢芯铝绞线用汽油清洗并干燥后,将电力脂薄薄地均匀涂上一层,将外层铝绞线覆盖住。 (3)用钢丝刷沿钢芯铝绞线轴线方向对已涂电力脂部分进行擦刷,应使液压后与铝管接触的钢芯铝绞线表面全部刷到。 1.4 穿管 (1)套入耐张线夹本体,注意引流板方向。 (2)将钢绞线自钢锚口旋转推入,直至钢锚底端。(注意:穿线时应顺着 钢绞线绞制方向,保持原节距)。 1.5 液压操作 (1)钢锚压接长度及压接顺序如下图1.2 所示。注意:压接时每后一模重叠前一模的1/3。 图1.2 钢锚压接示意图 (2)耐张线夹本体铝管压接长度、方向及位置如下图1.3 所示。注意:压前应注意引流板方向;压接时每后一模重叠前一模的1/3。 图1.3 耐张线夹本体铝管压接示意图 2 NY-80G(Ⅰ型)液压压接工艺规范说明 NY-80G 耐张线夹是为GJ-80 镀锌钢绞线研制的配套金具,其压接施工工艺参照DL/T 5285-2013《输变电工程架空导线和地 线液压压接工艺规程》进行。为便于操作,现作以下补充。 2.1 压前准备 (1)备有相应的液压机及钢模(Φ24)。 (2)备有清洗导线、钢锚内壁的汽油和棉纱。 (3) 了解耐张线夹钢锚相应方位的要求。 2.2 钢绞线清洗 2.1 导线清洗示意图 (1)OA 段长度约为210mm,见上图,用汽油清洗导线表面。 (2)线夹本体及钢锚钢管内壁用汽油清洗。 2.3 涂电力脂 (1)按第二、三条对外层镀锌钢绞线用汽油清洗并干燥后,将电力脂薄薄地均匀涂上一层,将外层绞线覆盖住。 (2)用钢丝沿镀锌绞线...
