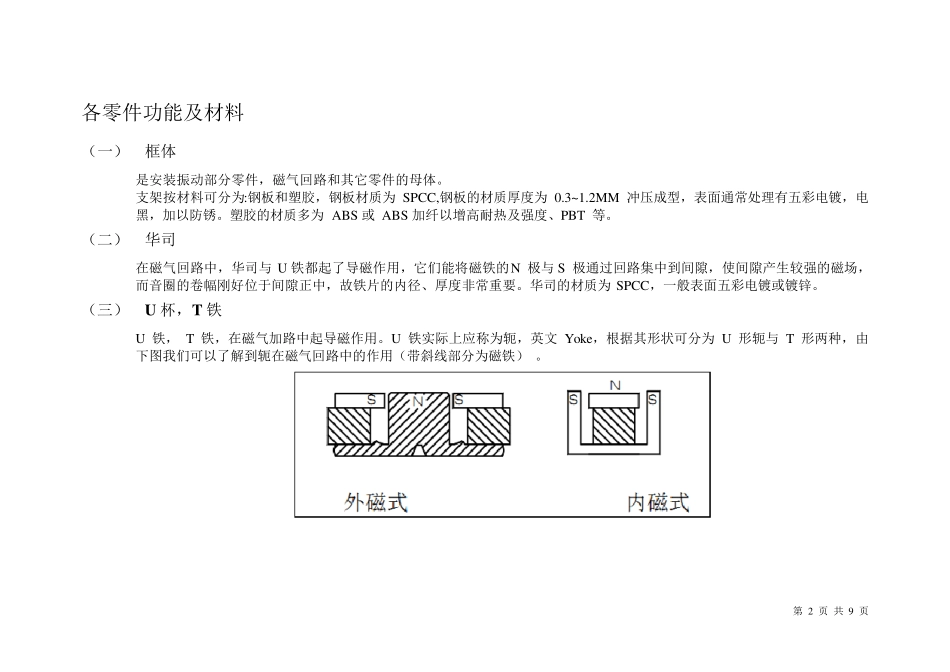

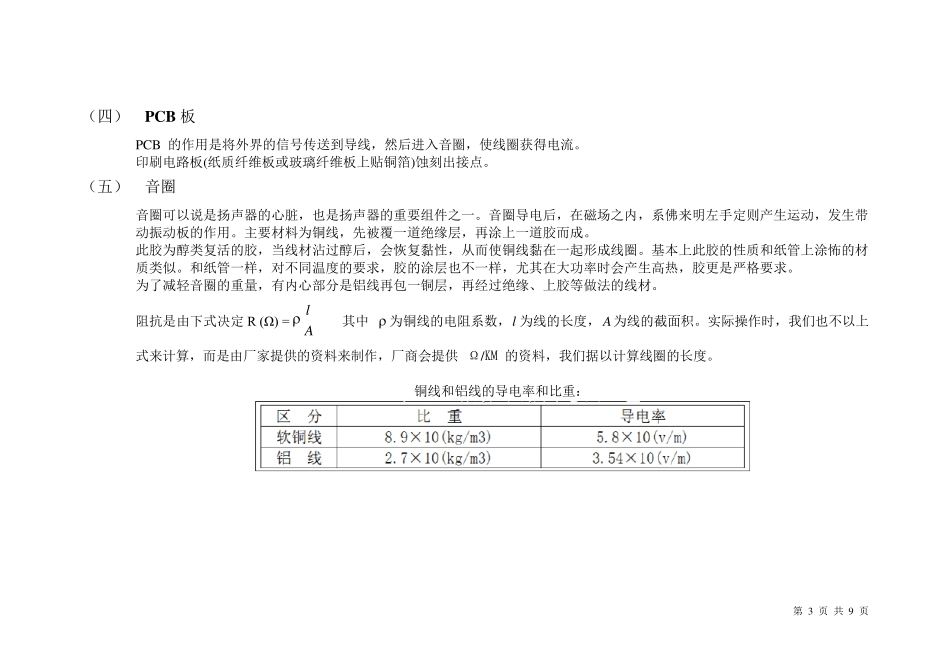

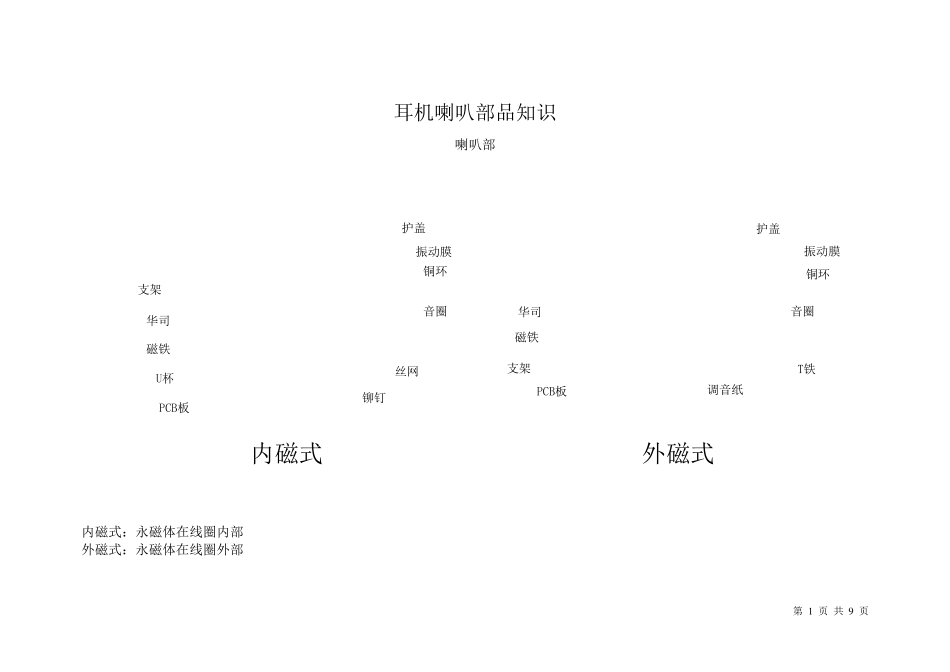

第 1 页 共 9 页 耳机喇叭部品知识 喇叭部 护盖振动膜铜环音圈华司磁铁U杯PCB板丝网铆钉护盖振动膜铜环音圈华司磁铁调音纸PCB板支架T铁内磁式外磁式支架 内磁式：永磁体在线圈内部 外磁式：永磁体在线圈外部 第 2 页 共 9 页 各零件功能及材料 （一） 框体 是安装振动部分零件，磁气回路和其它零件的母体。 支架按材料可分为:钢板和塑胶，钢板材质为 SPCC,钢板的材质厚度为 0.3~1.2MM 冲压成型，表面通常处理有五彩电镀，电黑，加以防锈。塑胶的材质多为 ABS 或 ABS 加纤以增高耐热及强度、PBT 等。 （二） 华司 在磁气回路中，华司与 U 铁都起了导磁作用，它们能将磁铁的N 极与 S 极通过回路集中到间隙，使间隙产生较强的磁场，而音圈的卷幅刚好位于间隙正中，故铁片的内径、厚度非常重要。华司的材质为 SPCC，一般表面五彩电镀或镀锌。 （三） U 杯，T 铁 U 铁， T 铁，在磁气加路中起导磁作用。U 铁实际上应称为轭，英文 Yoke，根据其形状可分为 U 形轭与 T 形两种，由下图我们可以了解到轭在磁气回路中的作用（带斜线部分为磁铁） 。 第 3 页 共 9 页 （四） PCB 板 PCB 的作用是将外界的信号传送到导线，然后进入音圈，使线圈获得电流。 印刷电路板(纸质纤维板或玻璃纤维板上贴铜箔)蚀刻出接点。 （五） 音圈 音圈可以说是扬声器的心脏，也是扬声器的重要组件之一。音圈导电后，在磁场之内，系佛来明左手定则产生运动，发生带动振动板的作用。主要材料为铜线，先被覆一道绝缘层，再涂上一道胶而成。 此胶为醇类复活的胶，当线材沾过醇后，会恢复黏性，从而使铜线黏在一起形成线圈。基本上此胶的性质和纸管上涂怖的材质类似。和纸管一样，对不同温度的要求，胶的涂层也不一样，尤其在大功率时会产生高热，胶更是严格要求。 为了减轻音圈的重量，有内心部分是铝线再包一铜层，再经过绝缘、上胶等做法的线材。 阻抗是由下式决定 R (Ω) =Al 其中 为铜线的电阻系数，l为线的长度， A为线的截面积。实际操作时，我们也不以上式来计算，而是由厂家提供的资料来制作，厂商会提供 Ω/㏎ 的资料，我们据以计算线圈的长度。 铜线和铝线的导电率和比重： 第 4 页 共 9 页 音圈线规格表： （六） 磁铁 有下列的材料在市场使用，但主流是Ferrite 及NdFeB。 第 5 页 共 9 页 在使用上，铁氧铁没有温度的问题，就是说工作温度到100 度也没有很大...
