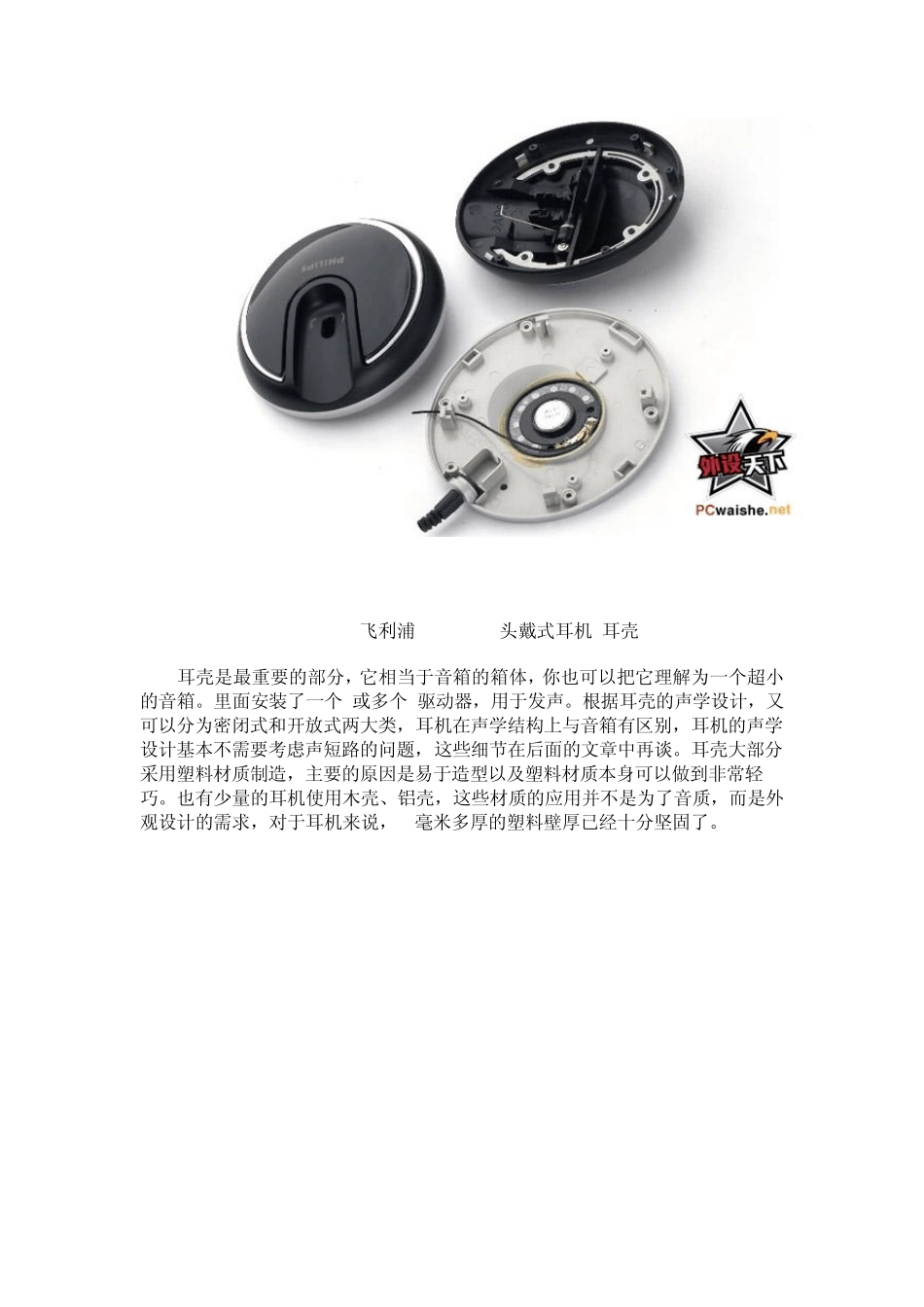

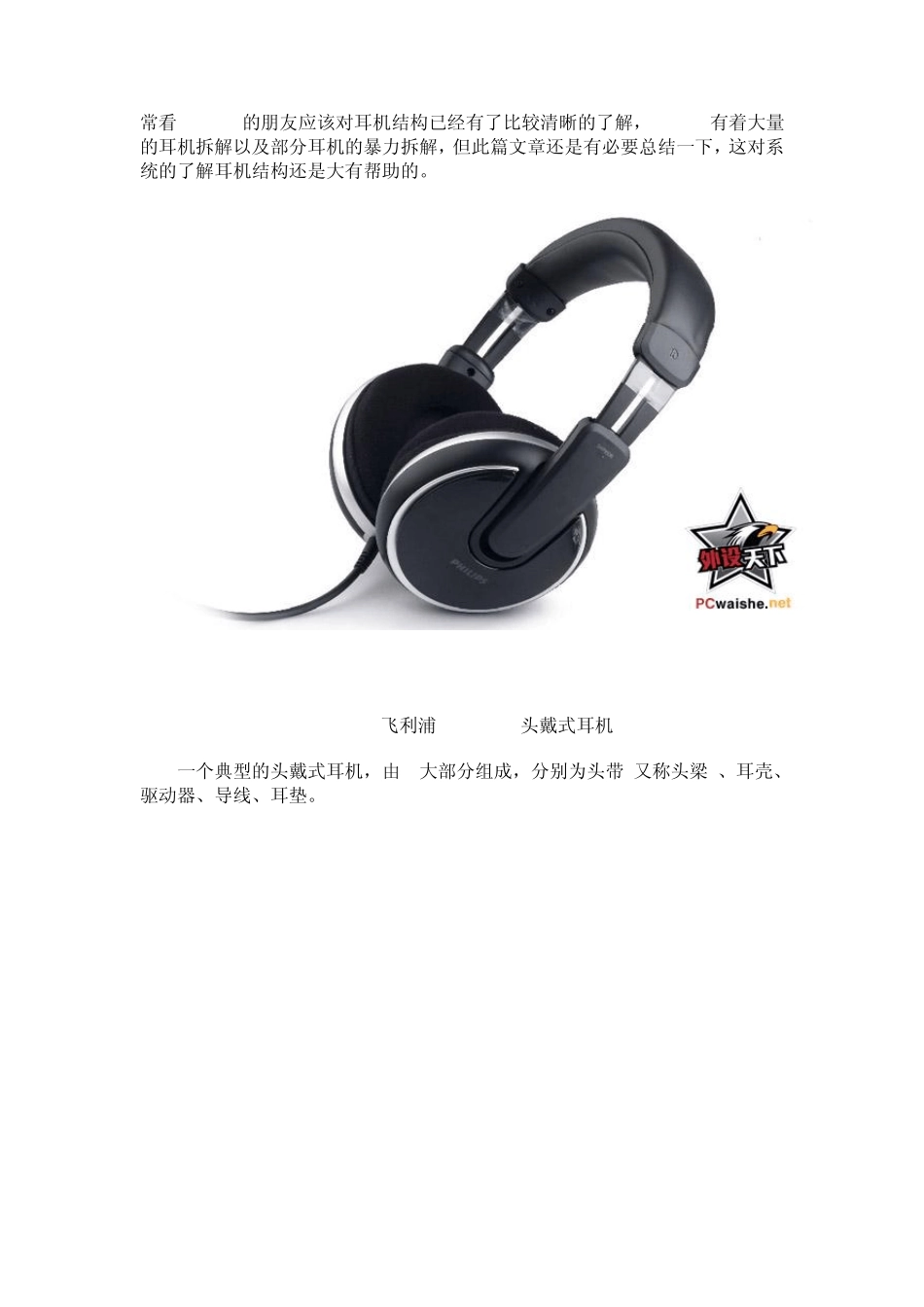

常看Soomal的朋友应该对耳机结构已经有了比较清晰的了解,Soomal有着大量的耳机拆解以及部分耳机的暴力拆解,但此篇文章还是有必要总结一下,这对系统的了解耳机结构还是大有帮助的。 Philips飞利浦 SHP8500 头戴式耳机 一个典型的头戴式耳机,由5大部分组成,分别为头带(又称头梁)、耳壳、驱动器、导线、耳垫。 Philips 飞利浦 SHP8500 头戴式耳机-耳壳 耳壳是最重要的部分,它相当于音箱的箱体,你也可以把它理解为一个超小的音箱。里面安装了一个[或多个]驱动器,用于发声。根据耳壳的声学设计,又可以分为密闭式和开放式两大类,耳机在声学结构上与音箱有区别,耳机的声学设计基本不需要考虑声短路的问题,这些细节在后面的文章中再谈。耳壳大部分采用塑料材质制造,主要的原因是易于造型以及塑料材质本身可以做到非常轻巧。也有少量的耳机使用木壳、铝壳,这些材质的应用并不是为了音质,而是外观设计的需求,对于耳机来说,1毫米多厚的塑料壁厚已经十分坚固了。 Philips 飞利浦 SHP8500 头戴式耳机-从耳壳障板上摘下驱动器 Philips 飞利浦 SHP8500 头戴式耳机-驱动器 驱动器,或称为耳机扬声器。这是耳机的发声部件,大部分为电动扬声器结构,也是俗称的动圈,它的结构与大部分音箱用扬声器没有大的不同,一样是利用音圈通电后形成电磁体,与永磁体产生吸斥作用,推动振膜发声。 创新 in-ear 入耳式动铁耳机拆解-动铁单元内部的结构 在耳机扬声器的设计当中,还有一类比较盛行的,即动铁驱动器。这类驱动器主要用于耳塞式的耳机设计当中,头戴式耳机中几乎不会采用。 Philips 飞利浦 SHP8500 头戴式耳机-导线 创新 in-ear 入耳式动铁耳机拆解-看看导线结构 为驱动器供电的被称为导线,发烧友说的“换线”就是换的这个。导线的作用就是为驱动器提供电信号,导电材料主要为铜,偶尔也有银线,为了增加抗拉扯的性能,往往还会加入尼龙丝,增加线材的强度。 由于耳机是贴耳聆听,人耳对信号的变化会更加敏感,因此导线本身的质量可能会影响到音质,有些耳机的设计,将导线设计为可拆卸的方式,方便用户换线。导线对音质的影响到底有多大?这是一个争论话题,不过可以肯定的是,很多结论把导线的作用夸大了。 Philips 飞利浦 SHP8500 头戴式耳机-头带(又叫头梁) 耳壳不可能直接贴附在耳机上,于是有了U型支架的设计,这个支架被称为头带或者头梁。它就是一个夹子,将两个耳壳夹你的头上。头带的设计很大程...
