全自动包装码垛技术资料

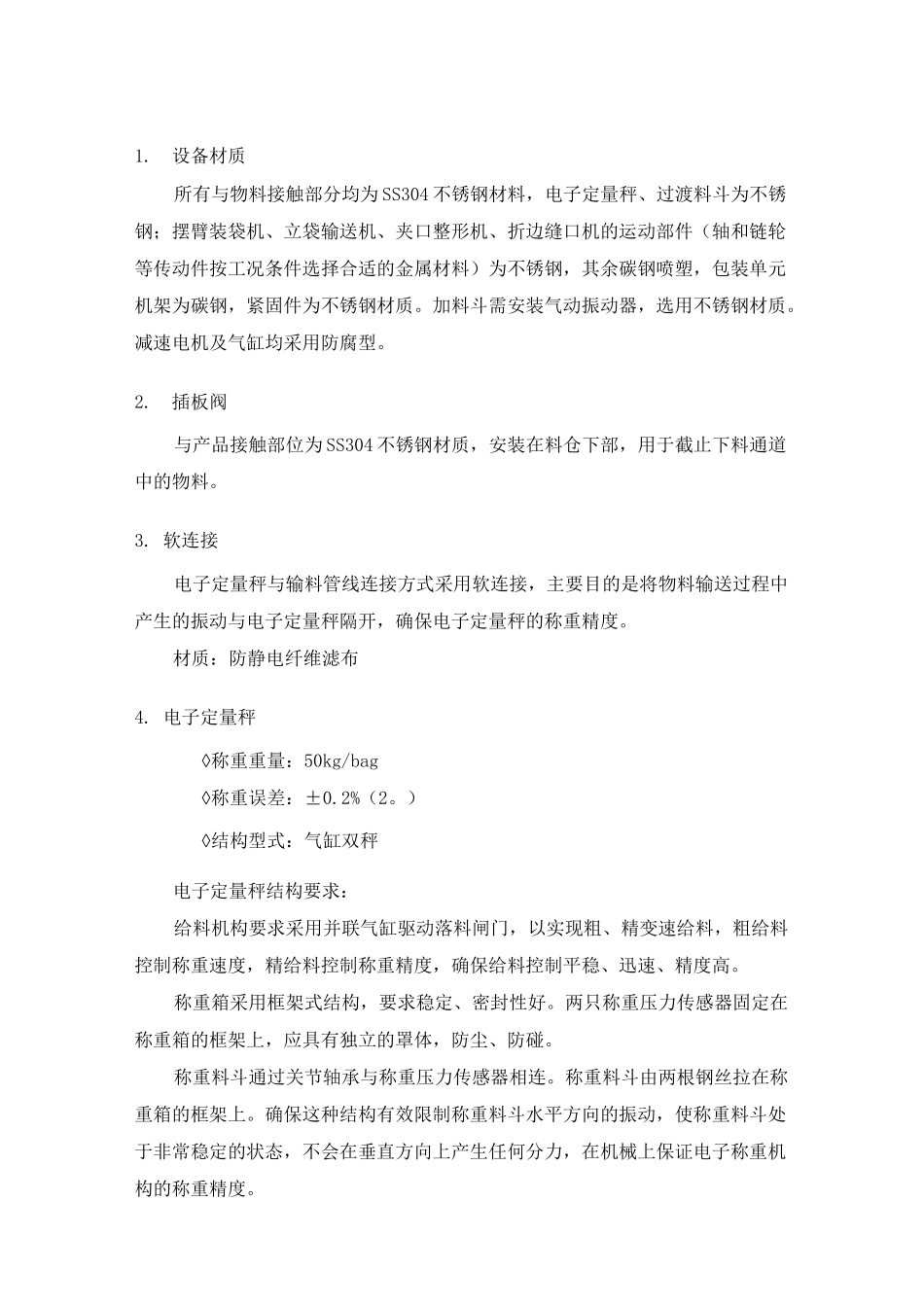

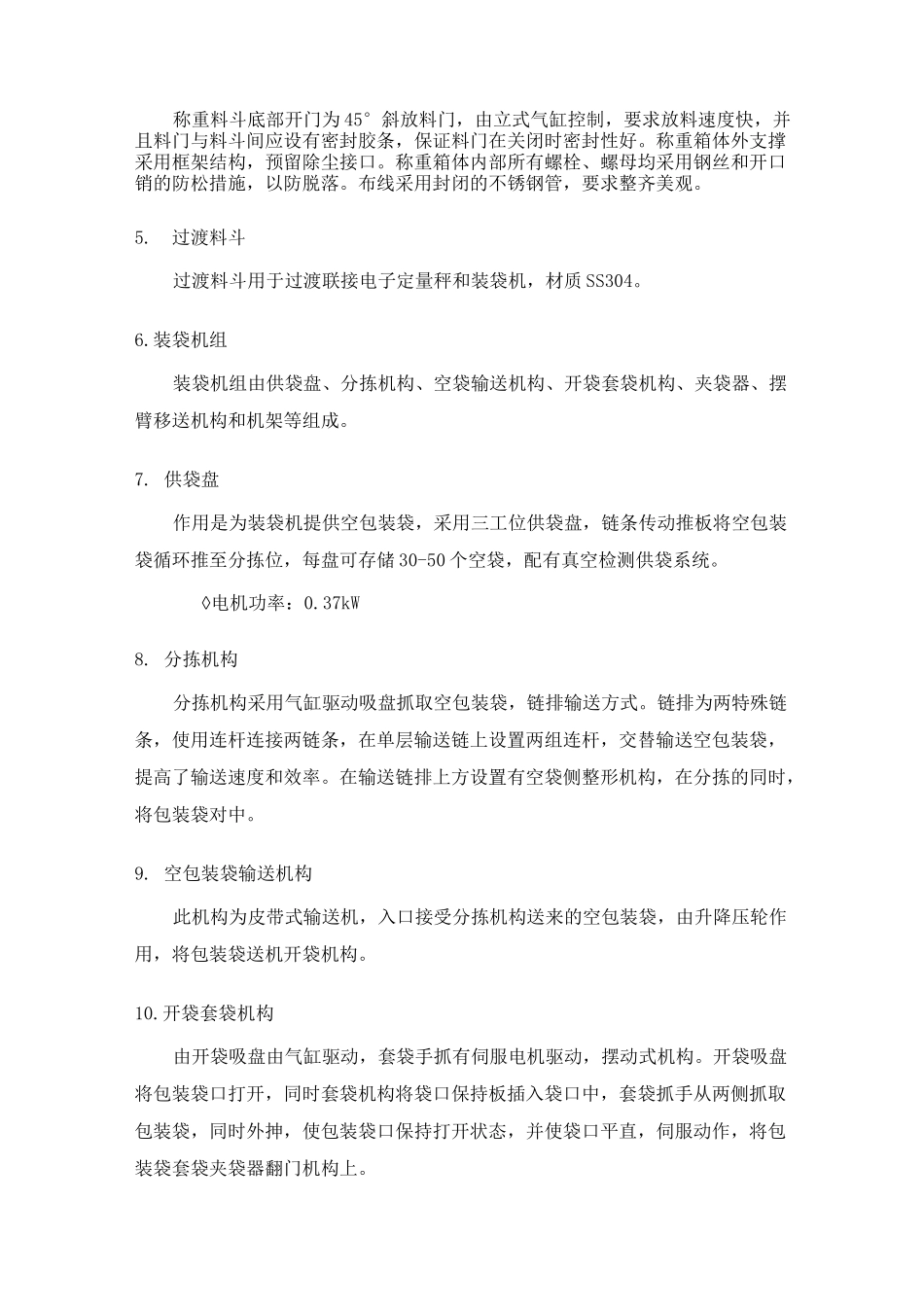

1.设备材质所有与物料接触部分均为 SS304 不锈钢材料，电子定量秤、过渡料斗为不锈钢；摆臂装袋机、立袋输送机、夹口整形机、折边缝口机的运动部件（轴和链轮等传动件按工况条件选择合适的金属材料）为不锈钢，其余碳钢喷塑，包装单元机架为碳钢，紧固件为不锈钢材质。加料斗需安装气动振动器，选用不锈钢材质。减速电机及气缸均采用防腐型。2.插板阀与产品接触部位为 SS304 不锈钢材质，安装在料仓下部，用于截止下料通道中的物料。3. 软连接电子定量秤与输料管线连接方式采用软连接，主要目的是将物料输送过程中产生的振动与电子定量秤隔开，确保电子定量秤的称重精度。材质：防静电纤维滤布4. 电子定量秤◊称重重量：50kg/bag◊称重误差：±0.2%（2。）◊结构型式：气缸双秤电子定量秤结构要求：给料机构要求采用并联气缸驱动落料闸门，以实现粗、精变速给料，粗给料控制称重速度，精给料控制称重精度，确保给料控制平稳、迅速、精度高。称重箱采用框架式结构，要求稳定、密封性好。两只称重压力传感器固定在称重箱的框架上，应具有独立的罩体，防尘、防碰。称重料斗通过关节轴承与称重压力传感器相连。称重料斗由两根钢丝拉在称重箱的框架上。确保这种结构有效限制称重料斗水平方向的振动，使称重料斗处于非常稳定的状态，不会在垂直方向上产生任何分力，在机械上保证电子称重机构的称重精度。称重料斗底部开门为 45°斜放料门，由立式气缸控制，要求放料速度快，并且料门与料斗间应设有密封胶条，保证料门在关闭时密封性好。称重箱体外支撑采用框架结构，预留除尘接口。称重箱体内部所有螺栓、螺母均采用钢丝和开口销的防松措施，以防脱落。布线采用封闭的不锈钢管，要求整齐美观。5.过渡料斗过渡料斗用于过渡联接电子定量秤和装袋机，材质 SS304。6.装袋机组装袋机组由供袋盘、分拣机构、空袋输送机构、开袋套袋机构、夹袋器、摆臂移送机构和机架等组成。7. 供袋盘作用是为装袋机提供空包装袋，采用三工位供袋盘，链条传动推板将空包装袋循环推至分拣位，每盘可存储 30-50 个空袋，配有真空检测供袋系统。◊电机功率：0.37kW8. 分拣机构分拣机构采用气缸驱动吸盘抓取空包装袋，链排输送方式。链排为两特殊链条，使用连杆连接两链条，在单层输送链上设置两组连杆，交替输送空包装袋，提高了输送速度和效率。在输送链排上方设置有空袋侧整形机构，在分拣的同时，将包装袋对中。9. 空包装袋输送机构此机构为皮带式输送机，入口接受...
