支座垫石及支座安装施工方案VIP专享

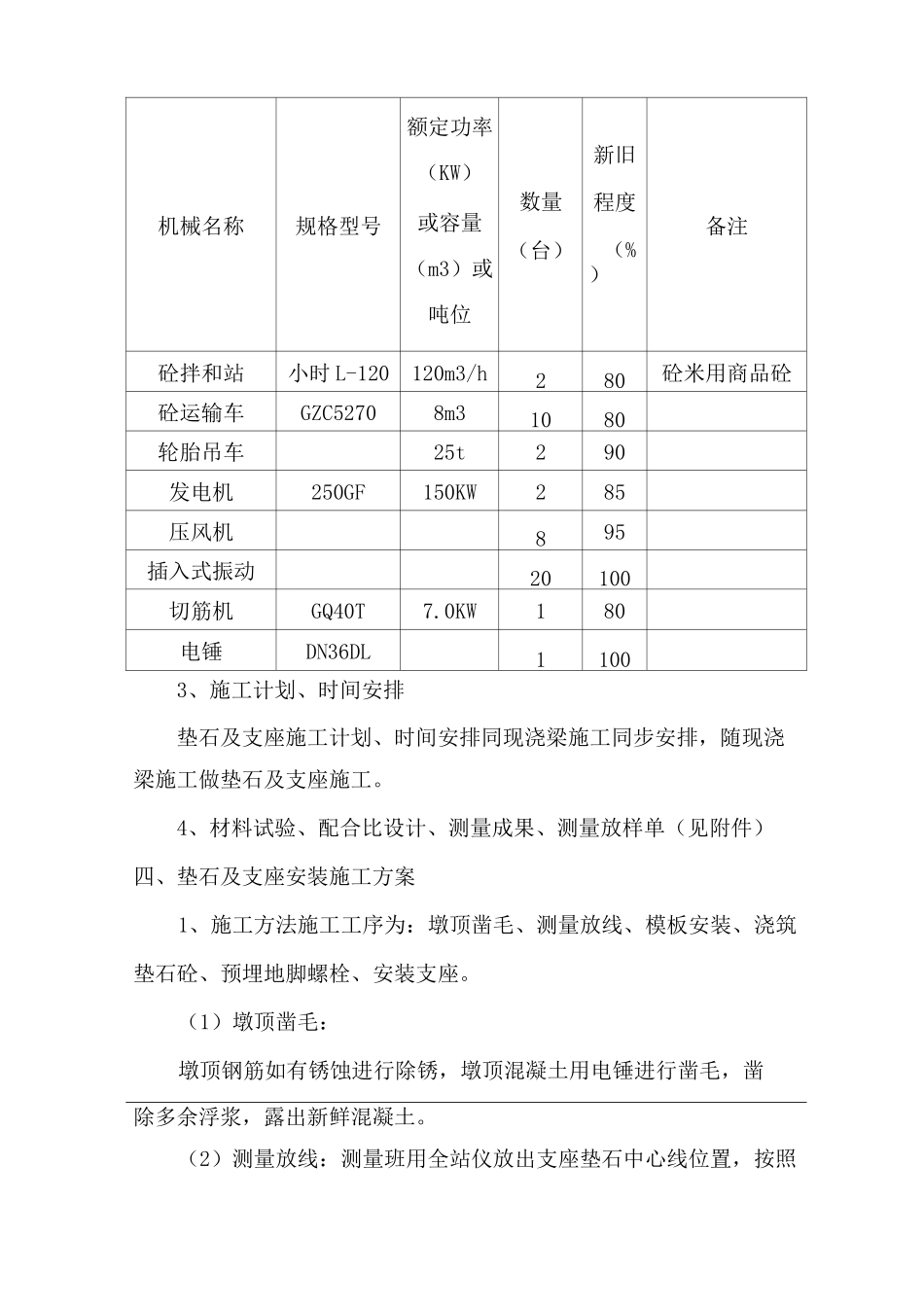

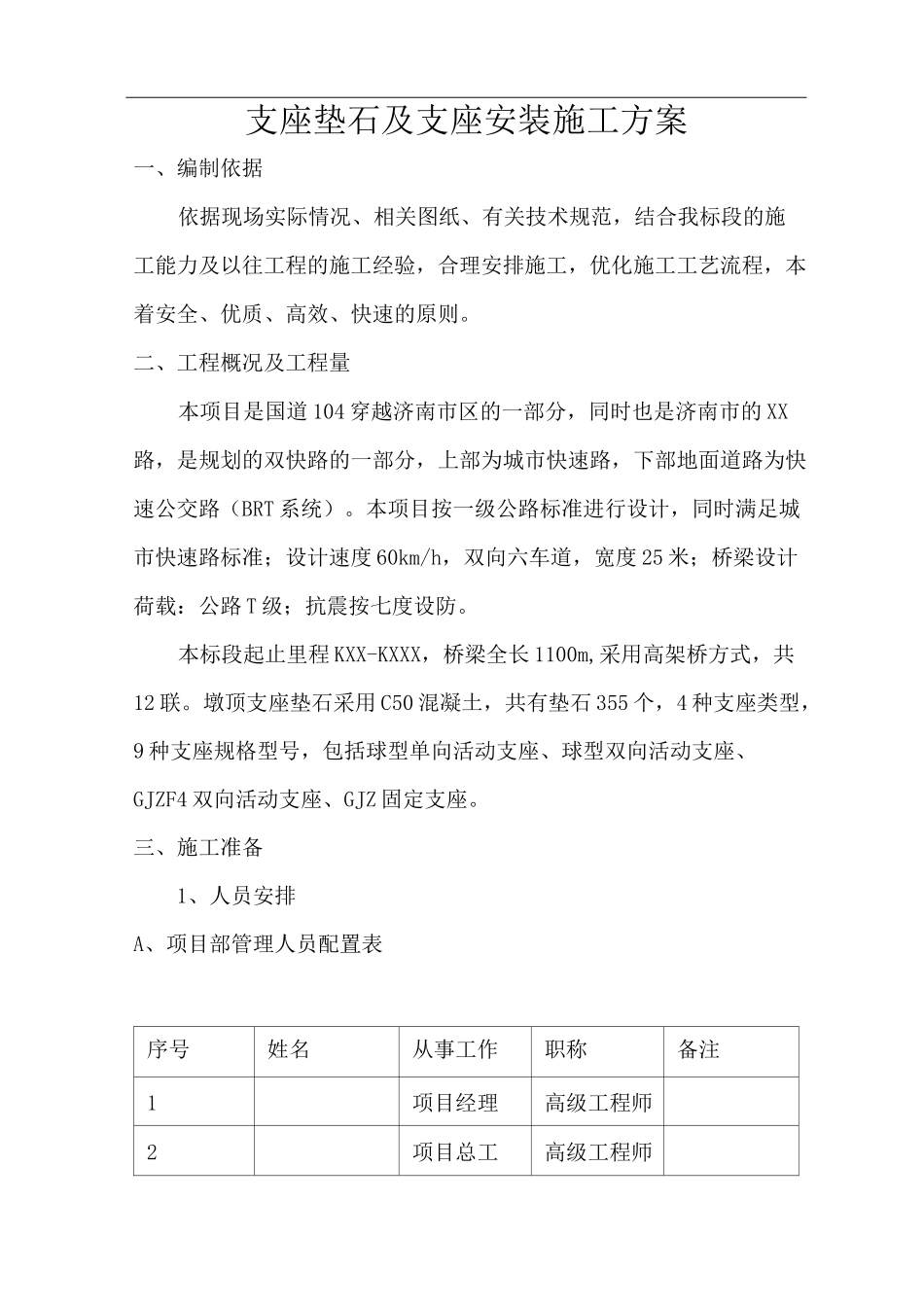

支座垫石及支座安装施工方案一、编制依据依据现场实际情况、相关图纸、有关技术规范，结合我标段的施工能力及以往工程的施工经验，合理安排施工，优化施工工艺流程，本着安全、优质、高效、快速的原则。二、工程概况及工程量本项目是国道 104 穿越济南市区的一部分，同时也是济南市的 XX路，是规划的双快路的一部分，上部为城市快速路，下部地面道路为快速公交路（BRT 系统）。本项目按一级公路标准进行设计，同时满足城市快速路标准；设计速度 60km/h，双向六车道，宽度 25 米；桥梁设计荷载：公路 T 级；抗震按七度设防。本标段起止里程 KXX-KXXX，桥梁全长 1100m,采用高架桥方式，共12 联。墩顶支座垫石采用 C50 混凝土，共有垫石 355 个，4 种支座类型，9 种支座规格型号，包括球型单向活动支座、球型双向活动支座、GJZF4 双向活动支座、GJZ 固定支座。三、施工准备1、人员安排A、项目部管理人员配置表序号姓名从事工作职称备注1项目经理高级工程师2项目总工高级工程师3副经理工程师4计划部长助理经济师5保障部长设备工程师6工程部长工程师7测量队长工程师8试验室主任工程师9质检工程师工程师10质检工程师助理工程师11质检工程师助理工程师B、劳动力配置表序号项目单位数量备注1管理人员人22电工人13焊工人34钢筋工人25普工人46混凝土工人52、机械设备机械设备数量表机械名称规格型号额定功率（KW）或容量（m3）或吨位（t）数量（台）新旧程度（%）备注砼拌和站小时 L-120120m3/h280砼米用商品砼砼运输车GZC52708m31080轮胎吊车25t290发电机250GF150KW285压风机895插入式振动20100切筋机GQ40T7.0KW180电锤DN36DL11003、施工计划、时间安排垫石及支座施工计划、时间安排同现浇梁施工同步安排，随现浇梁施工做垫石及支座施工。4、材料试验、配合比设计、测量成果、测量放样单（见附件）四、垫石及支座安装施工方案1、施工方法施工工序为：墩顶凿毛、测量放线、模板安装、浇筑垫石砼、预埋地脚螺栓、安装支座。（1）墩顶凿毛：墩顶钢筋如有锈蚀进行除锈，墩顶混凝土用电锤进行凿毛，凿除多余浮浆，露出新鲜混凝土。（2）测量放线：测量班用全站仪放出支座垫石中心线位置，按照放样点位定出模板位置，用水准仪测量出墩顶垫石高程。（3）模板安装模板采用小方木组合加固而成，保证模板四周平整、光洁，模板拼紧密。模板支护采用三角支撑方木的方式，保证模板稳定并便于拆卸。（4）浇筑垫石砼钢筋、模板经检查合格后，进行砼浇...
