废气治理项目设计方案

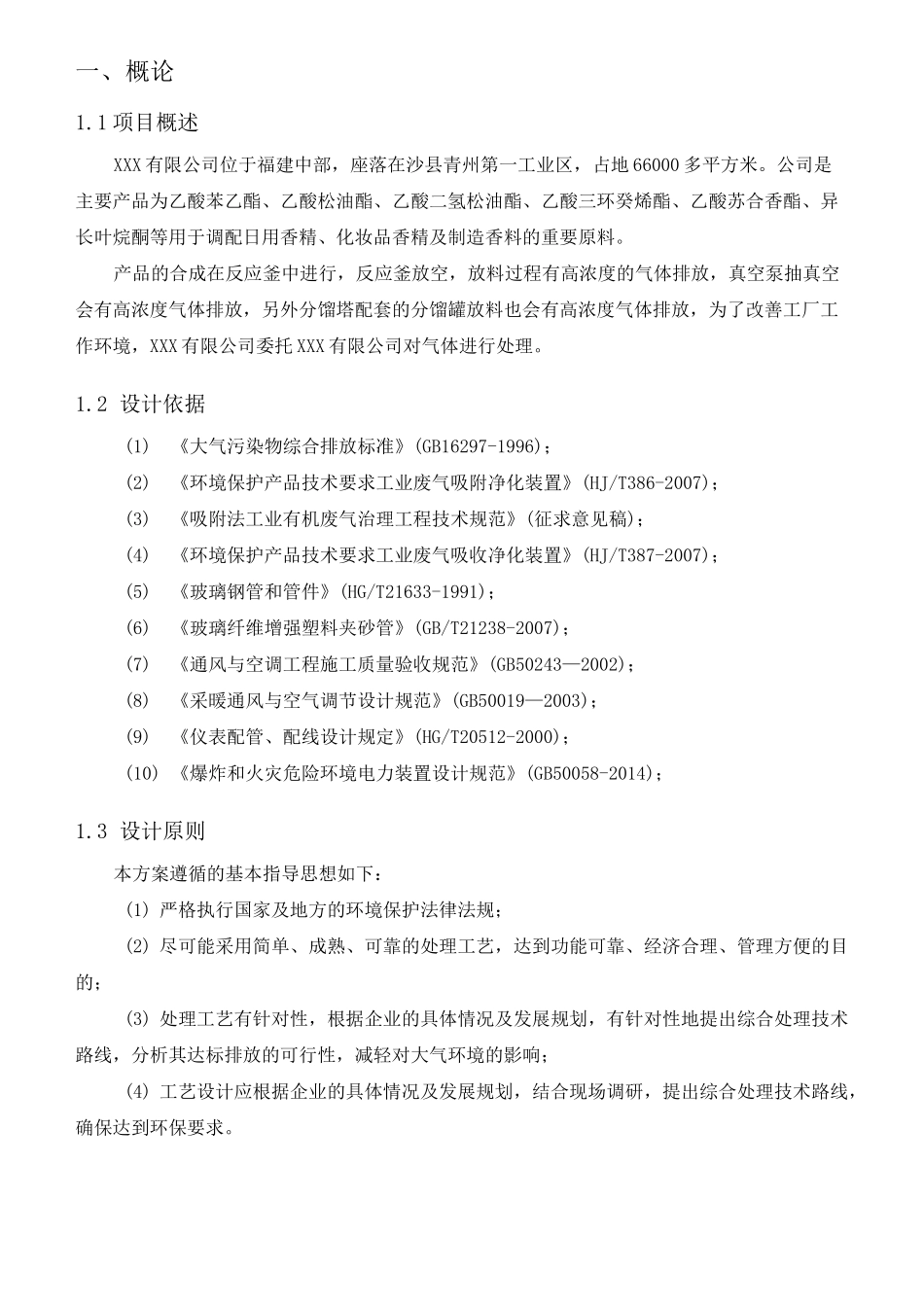

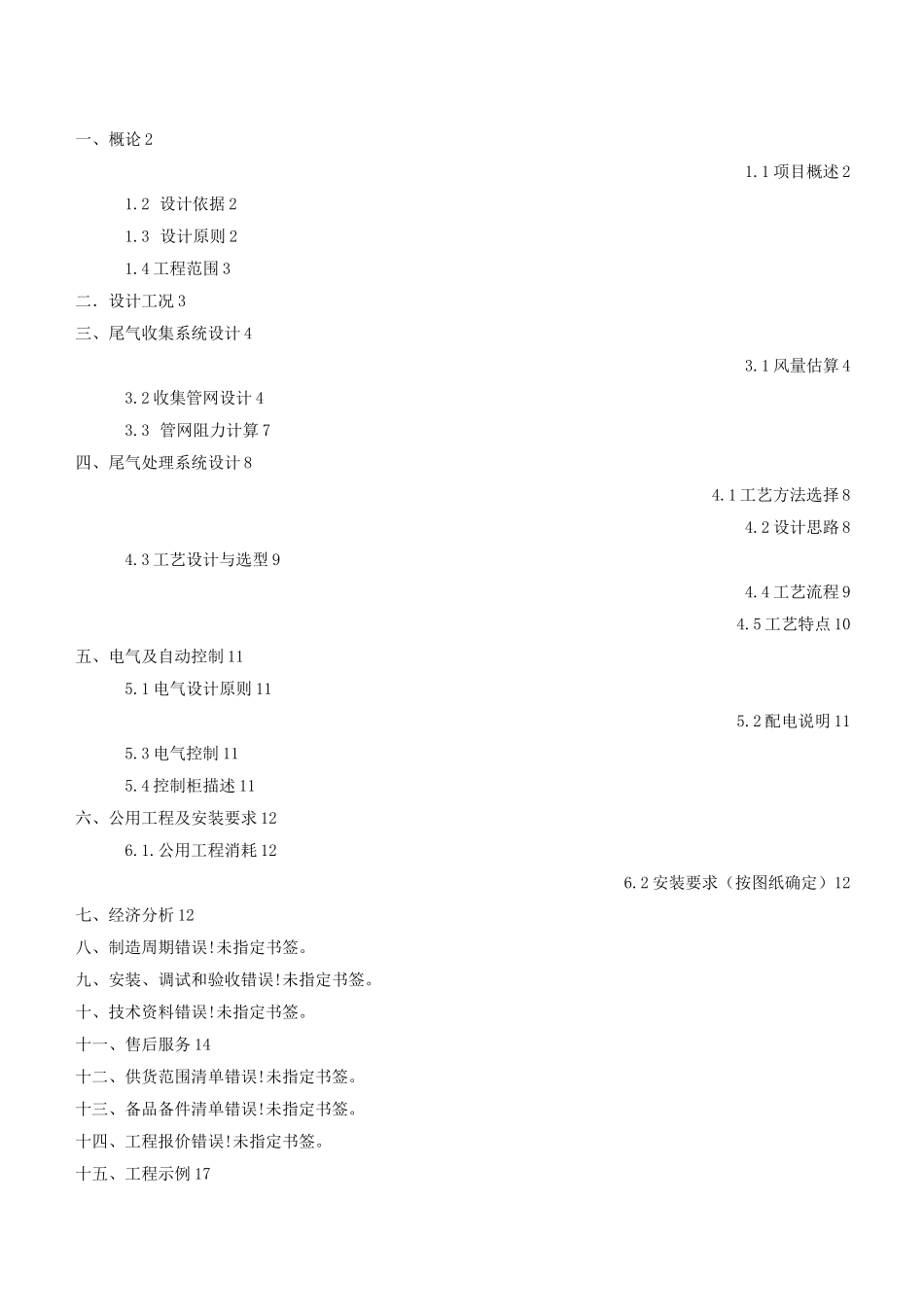

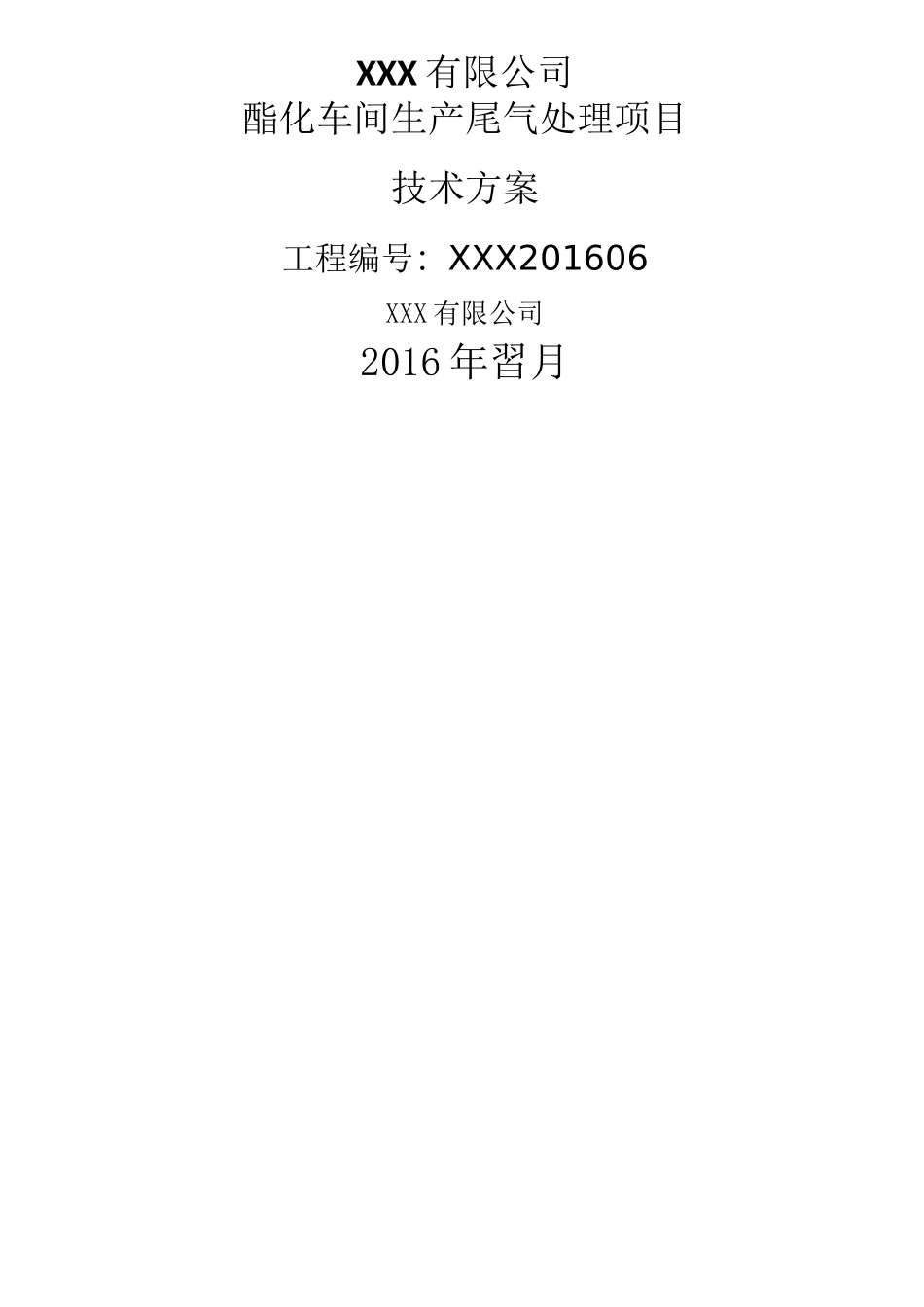

XXX 有限公司酯化车间生产尾气处理项目技术方案工程编号：XXX201606XXX 有限公司2016 年習月一、概论 21.1 项目概述 21.2 设计依据 21.3 设计原则 21.4 工程范围 3二．设计工况 3三、尾气收集系统设计 43.1 风量估算 43.2 收集管网设计 43.3 管网阻力计算 7四、尾气处理系统设计 84.1 工艺方法选择 84.2 设计思路 84.3 工艺设计与选型 94.4 工艺流程 94.5 工艺特点 10五、电气及自动控制 115.1 电气设计原则 115.2 配电说明 115.3 电气控制 115.4 控制柜描述 11六、公用工程及安装要求 126.1.公用工程消耗 126.2 安装要求（按图纸确定）12七、经济分析 12八、制造周期错误!未指定书签。九、安装、调试和验收错误!未指定书签。十、技术资料错误!未指定书签。十一、售后服务 14十二、供货范围清单错误!未指定书签。十三、备品备件清单错误!未指定书签。十四、工程报价错误!未指定书签。十五、工程示例 17一、概论1.1 项目概述XXX 有限公司位于福建中部，座落在沙县青州第一工业区，占地 66000 多平方米。公司是主要产品为乙酸苯乙酯、乙酸松油酯、乙酸二氢松油酯、乙酸三环癸烯酯、乙酸苏合香酯、异长叶烷酮等用于调配日用香精、化妆品香精及制造香料的重要原料。产品的合成在反应釜中进行，反应釜放空，放料过程有高浓度的气体排放，真空泵抽真空会有高浓度气体排放，另外分馏塔配套的分馏罐放料也会有高浓度气体排放，为了改善工厂工作环境，XXX 有限公司委托 XXX 有限公司对气体进行处理。1.2 设计依据(1)《大气污染物综合排放标准》(GB16297-1996)；(2)《环境保护产品技术要求工业废气吸附净化装置》(HJ/T386-2007)；(3)《吸附法工业有机废气治理工程技术规范》(征求意见稿)；(4)《环境保护产品技术要求工业废气吸收净化装置》(HJ/T387-2007)；(5)《玻璃钢管和管件》(HG/T21633-1991)；(6)《玻璃纤维增强塑料夹砂管》(GB/T21238-2007)；(7)《通风与空调工程施工质量验收规范》(GB50243—2002)；(8)《采暖通风与空气调节设计规范》(GB50019—2003)；(9)《仪表配管、配线设计规定》(HG/T20512-2000)；(10) 《爆炸和火灾危险环境电力装置设计规范》(GB50058-2014)；1.3 设计原则本方案遵循的基本指导思想如下：(1) 严格执行国家及地方的环境保护法律法规；(2) 尽可能采用简单、成熟、可靠的处理工艺，达到功能可靠、经济合理、管理方便的目的；(3) 处理工艺有针对性，根据企业的具体情...
