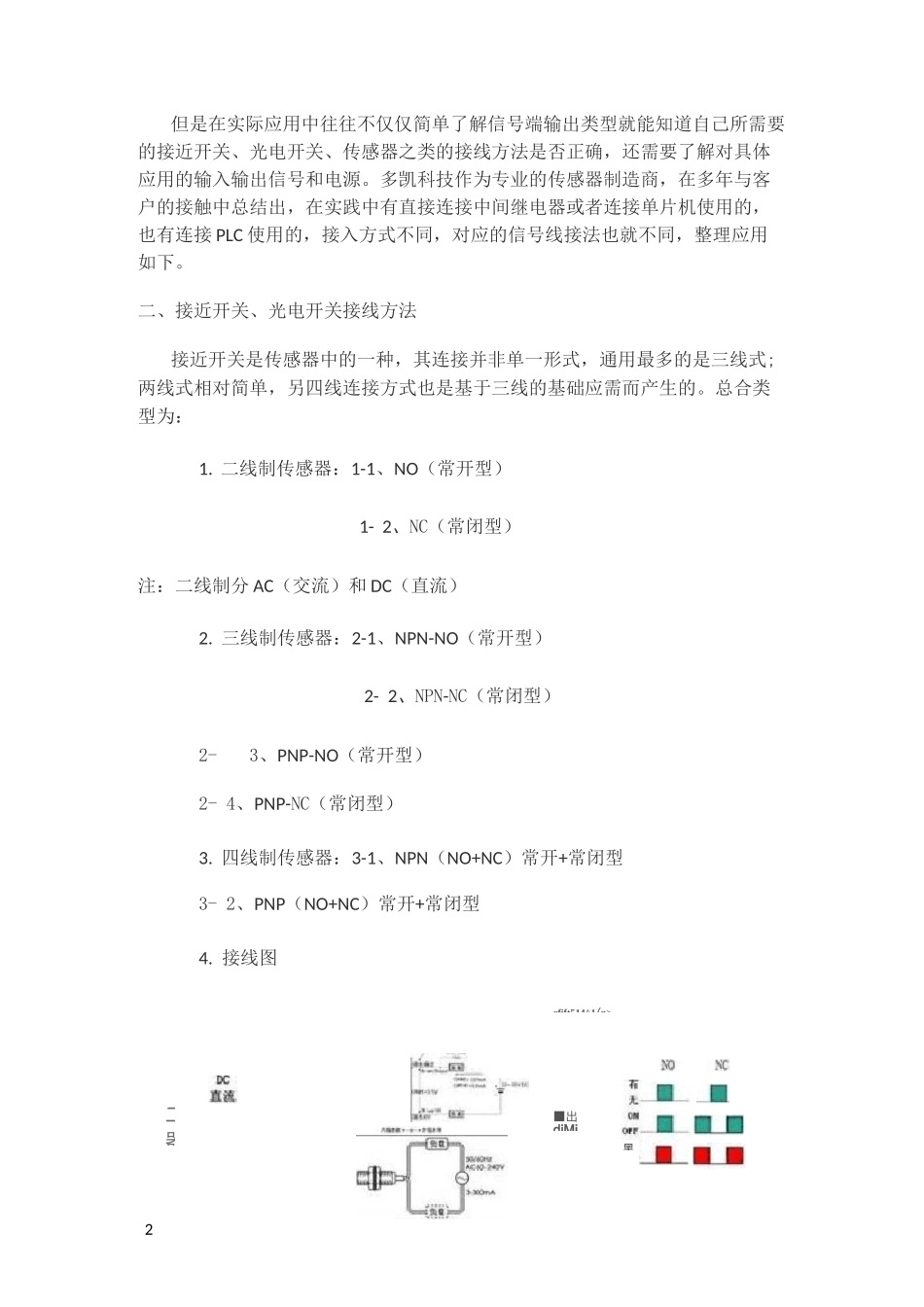

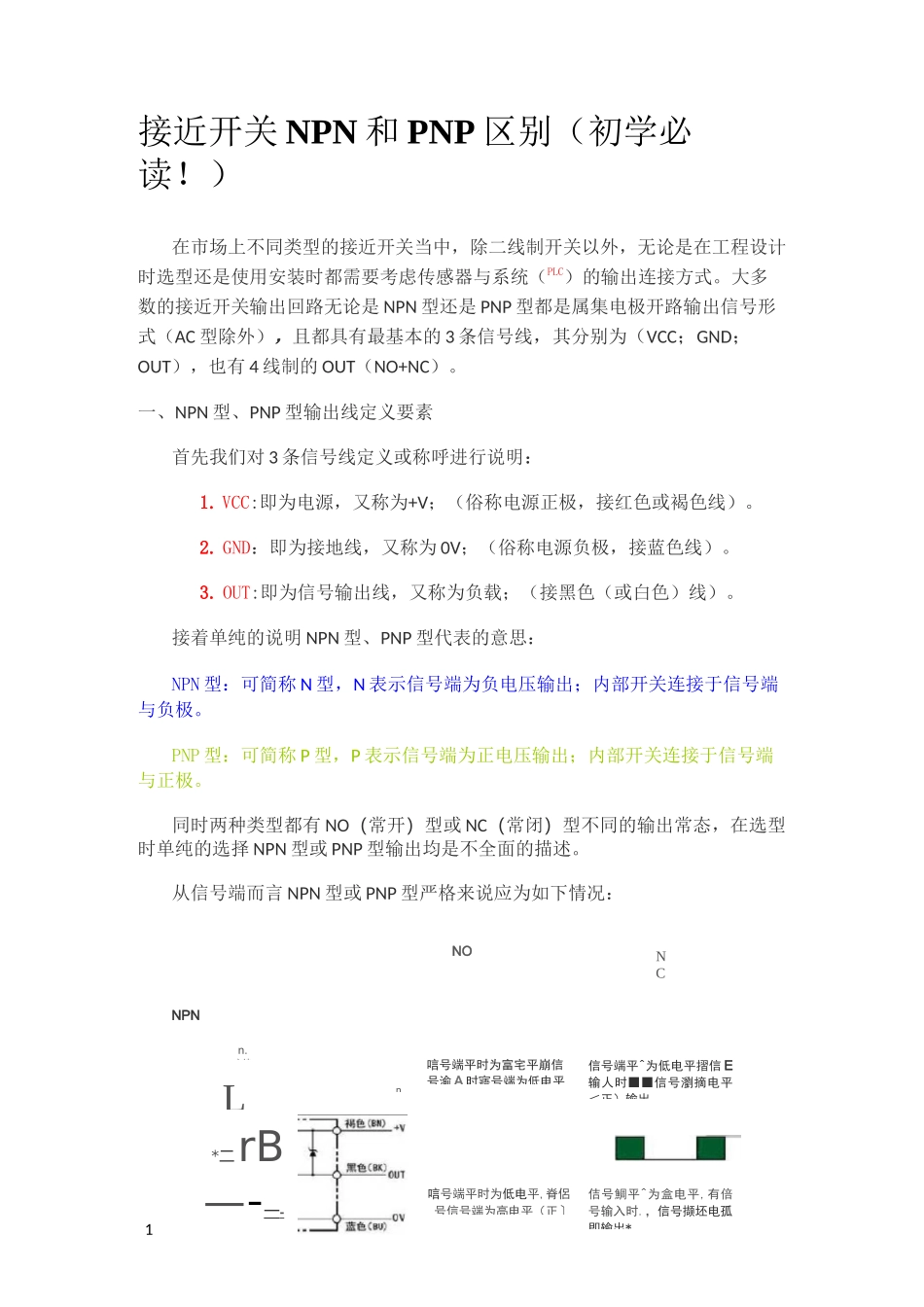

1n.主结Ln唁号端平时为富宅平崩信号渝 A 时寤号端为低电平信号端平^为低电平摺信 E输人时■■信号瀏摘电平＜正）输出.唁号端平时为低电平,脊侶号信号端为高电平（正〕NC接近开关 NPN 和 PNP 区别（初学必读！）在市场上不同类型的接近开关当中，除二线制开关以外，无论是在工程设计时选型还是使用安装时都需要考虑传感器与系统（PLC）的输出连接方式。大多数的接近开关输出回路无论是 NPN 型还是 PNP 型都是属集电极开路输出信号形式（AC 型除外），且都具有最基本的 3 条信号线，其分别为（VCC；GND；OUT），也有 4 线制的 OUT（NO+NC）。一、NPN 型、PNP 型输出线定义要素首先我们对 3 条信号线定义或称呼进行说明：1. VCC:即为电源，又称为+V；（俗称电源正极，接红色或褐色线）。2. GND：即为接地线，又称为 0V；（俗称电源负极，接蓝色线）。3. OUT:即为信号输出线，又称为负载；（接黑色（或白色）线）。接着单纯的说明 NPN 型、PNP 型代表的意思：NPN 型：可简称 N 型，N 表示信号端为负电压输出；内部开关连接于信号端与负极。PNP 型：可简称 P 型，P 表示信号端为正电压输出；内部开关连接于信号端与正极。同时两种类型都有 NO（常开）型或 NC（常闭）型不同的输出常态，在选型时单纯的选择 NPN 型或 PNP 型输出均是不全面的描述。从信号端而言 NPN 型或 PNP 型严格来说应为如下情况：NONPN*二rB—-一 - glft!ll_ _ - 佶号鯛平^为盒电平,有倍号输入时.，信号撷坯电孤即输出*2二器■出diMi但是在实际应用中往往不仅仅简单了解信号端输出类型就能知道自己所需要的接近开关、光电开关、传感器之类的接线方法是否正确，还需要了解对具体应用的输入输出信号和电源。多凯科技作为专业的传感器制造商，在多年与客户的接触中总结出，在实践中有直接连接中间继电器或者连接单片机使用的，也有连接 PLC 使用的，接入方式不同，对应的信号线接法也就不同，整理应用如下。二、接近开关、光电开关接线方法接近开关是传感器中的一种，其连接并非单一形式，通用最多的是三线式;两线式相对简单，另四线连接方式也是基于三线的基础应需而产生的。总合类型为：1. 二线制传感器：1-1、NO（常开型）1- 2、NC（常闭型）注：二线制分 AC（交流）和 DC（直流）2. 三线制传感器：2-1、NPN-NO（常开型）2- 2、NPN-NC（常闭型）2-3、PNP-NO（常开型）2- 4、PNP-NC（常闭型）3. 四线制传感器：3-1、NPN...
