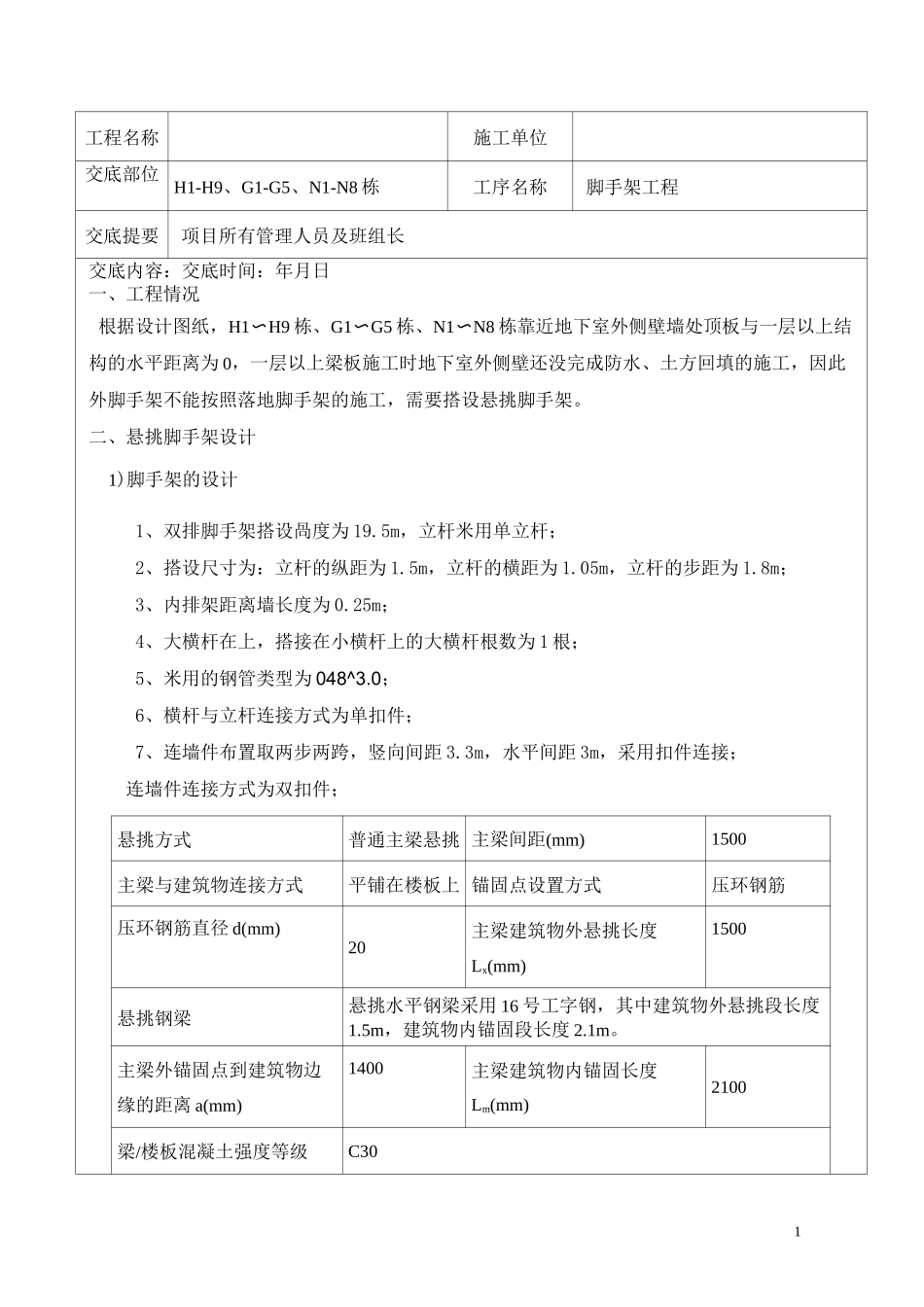

1工程名称施工单位交底部位H1-H9、G1-G5、N1-N8 栋工序名称脚手架工程交底提要项目所有管理人员及班组长交底内容：交底时间：年月日一、工程情况根据设计图纸，H1〜H9 栋、G1〜G5 栋、N1〜N8 栋靠近地下室外侧壁墙处顶板与一层以上结构的水平距离为 0，一层以上梁板施工时地下室外侧壁还没完成防水、土方回填的施工，因此外脚手架不能按照落地脚手架的施工，需要搭设悬挑脚手架。二、悬挑脚手架设计1)脚手架的设计1、双排脚手架搭设咼度为 19.5m，立杆米用单立杆；2、搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为 1.05m，立杆的步距为 1.8m；3、内排架距离墙长度为 0.25m；4、大横杆在上，搭接在小横杆上的大横杆根数为 1 根；5、米用的钢管类型为 048^3.0；6、横杆与立杆连接方式为单扣件；7、连墙件布置取两步两跨，竖向间距 3.3m，水平间距 3m，采用扣件连接；连墙件连接方式为双扣件；2)一般水平悬挑支撑梁的设计悬挑方式普通主梁悬挑 主梁间距(mm)1500主梁与建筑物连接方式平铺在楼板上 锚固点设置方式压环钢筋压环钢筋直径 d(mm)20主梁建筑物外悬挑长度Lx(mm)1500悬挑钢梁悬挑水平钢梁采用 16 号工字钢，其中建筑物外悬挑段长度1.5m，建筑物内锚固段长度 2.1m。主梁外锚固点到建筑物边缘的距离 a(mm)1400主梁建筑物内锚固长度Lm(mm)2100梁/楼板混凝土强度等级C3023)阳角悬挑支撑梁的设计型钢支撑形式两根钢丝拉绳 立杆横向间距或排距 Lb(m)1.05内排架距离墙长度 a(m)0.25阳角型钢长度 L(m)2点 M 到 Q 点的距离 D1(m)2.50 点到 Q 点的距离 D2(m)1.25支点 P 到建筑物角点 0 的距离 D3(m)1.754)卸荷钢丝绳设计选择 6X19 钢丝绳，钢丝绳公称抗拉强度 1700MPa,直径 9.3mm。三、脚手架的施工1、工艺流程定位设置通长脚手板、底座 f 纵向扫地杆 f 立杆 f 横向扫地杆 f 小横杆 f 大横杆(搁栅)f 设置卸荷钢丝绳一立杆一小横杆一大横杆一剪刀撑一连墙件一铺脚手板一扎防护栏杆一扎安全网。定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一水平横杆一水平纵杆一剪刀撑一连墙件一铺脚手板一扎防护栏杆一扎安全网。2、施工方法定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，...
