土的密度试验灌砂法作业指导书

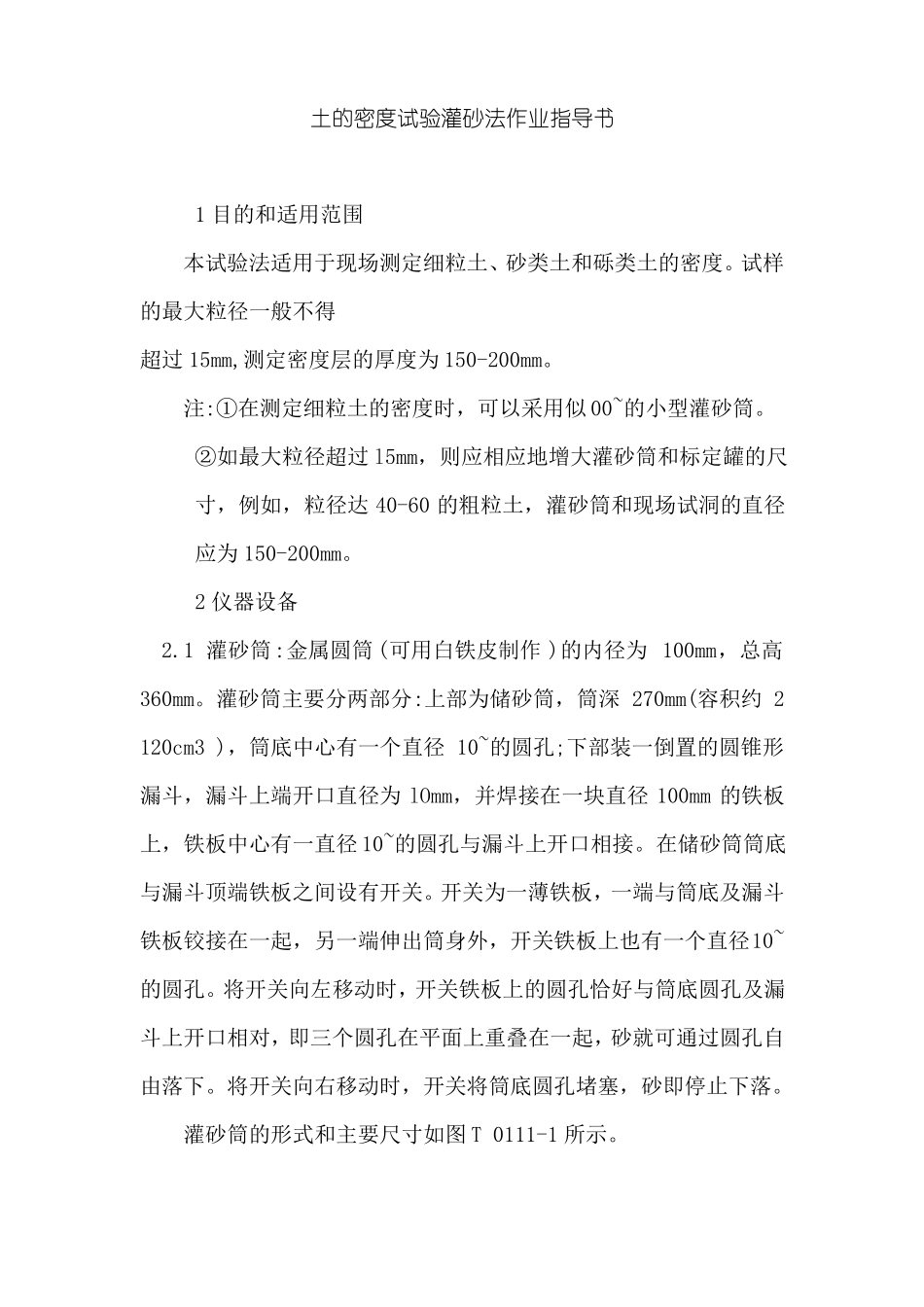

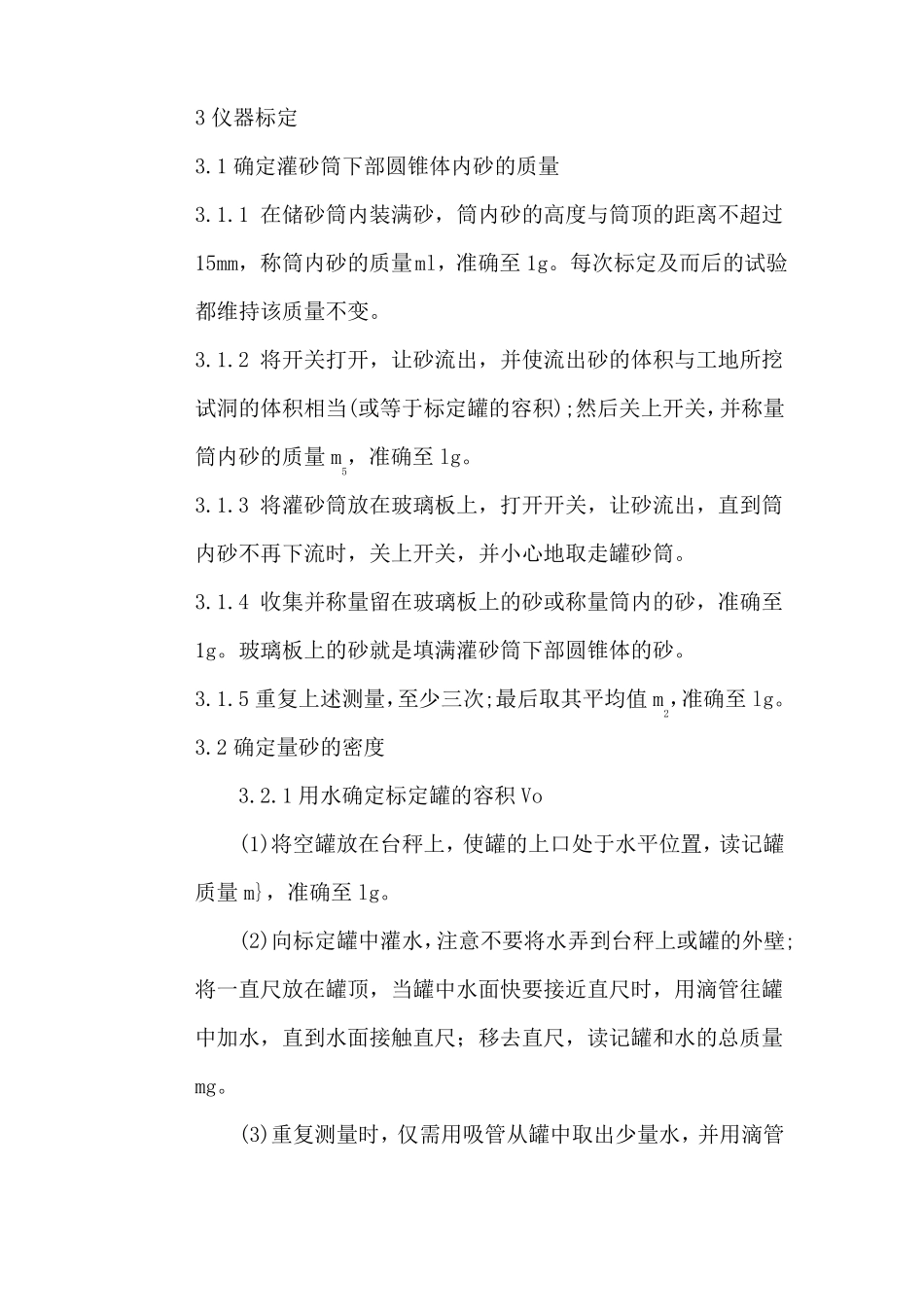

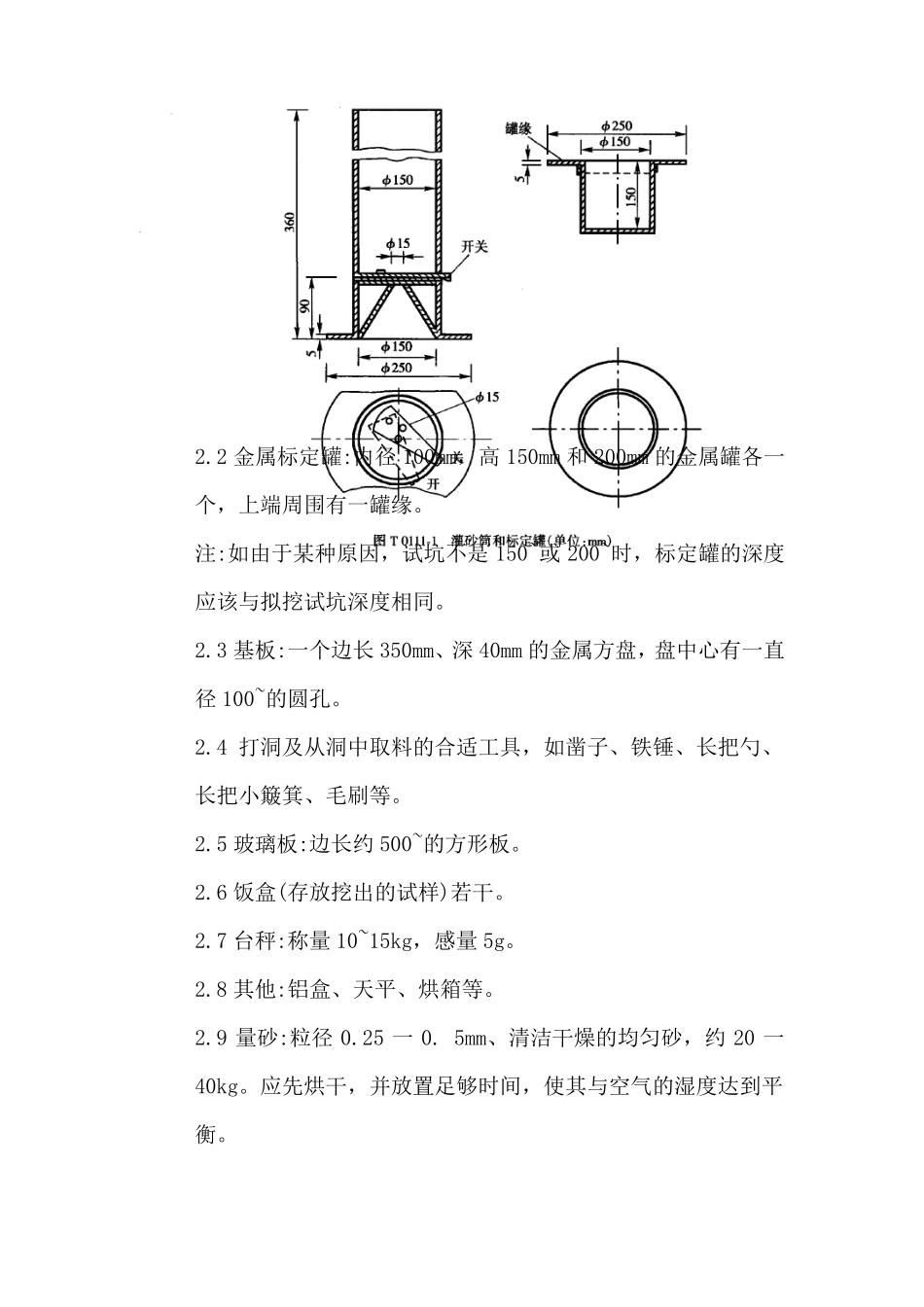

土的密度试验灌砂法作业指导书1 目的和适用范围本试验法适用于现场测定细粒土、砂类土和砾类土的密度。试样的最大粒径一般不得超过 15mm,测定密度层的厚度为 150-200mm。注:①在测定细粒土的密度时，可以采用似 00~的小型灌砂筒。②如最大粒径超过 l5mm，则应相应地增大灌砂筒和标定罐的尺寸，例如，粒径达 40-60 的粗粒土，灌砂筒和现场试洞的直径应为 150-200mm。2 仪器设备 2.1 灌砂筒:金属圆筒 (可用白铁皮制作 )的内径为 100mm，总高360mm。灌砂筒主要分两部分:上部为储砂筒，筒深 270mm(容积约 2120cm3 )，筒底中心有一个直径 10~的圆孔;下部装一倒置的圆锥形漏斗，漏斗上端开口直径为 lOmm，并焊接在一块直径 100mm 的铁板上，铁板中心有一直径 10~的圆孔与漏斗上开口相接。在储砂筒筒底与漏斗顶端铁板之间设有开关。开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个直径10~的圆孔。将开关向左移动时，开关铁板上的圆孔恰好与筒底圆孔及漏斗上开口相对，即三个圆孔在平面上重叠在一起，砂就可通过圆孔自由落下。将开关向右移动时，开关将筒底圆孔堵塞，砂即停止下落。灌砂筒的形式和主要尺寸如图 T 0111-1 所示。2.2 金属标定罐:内径 100mm，高 150mm 和 200mm 的金属罐各一个，上端周围有一罐缘。注:如由于某种原因，试坑不是 150~或 200~时，标定罐的深度应该与拟挖试坑深度相同。2.3 基板:一个边长 350mm、深 40mm 的金属方盘，盘中心有一直径 100~的圆孔。2.4 打洞及从洞中取料的合适工具，如凿子、铁锤、长把勺、长把小簸箕、毛刷等。2.5 玻璃板:边长约 500~的方形板。2.6 饭盒(存放挖出的试样)若干。2.7 台秤:称量 10~15kg，感量 5g。2.8 其他:铝盒、天平、烘箱等。2.9 量砂:粒径 0.25 一 0. 5mm、清洁干燥的均匀砂，约 20 一40kg。应先烘干，并放置足够时间，使其与空气的湿度达到平衡。3 仪器标定3.1 确定灌砂筒下部圆锥体内砂的质量3.1.1 在储砂筒内装满砂，筒内砂的高度与筒顶的距离不超过15mm，称筒内砂的质量ml，准确至 1g。每次标定及而后的试验都维持该质量不变。3.1.2 将开关打开，让砂流出，并使流出砂的体积与工地所挖试洞的体积相当(或等于标定罐的容积);然后关上开关，并称量筒内砂的质量 m5，准确至 lg。3.1.3 将灌砂筒放在玻璃板上，打开开关，让砂流出，直到筒内砂不再下流时，关上开关，并小心地取走罐砂筒。3...
