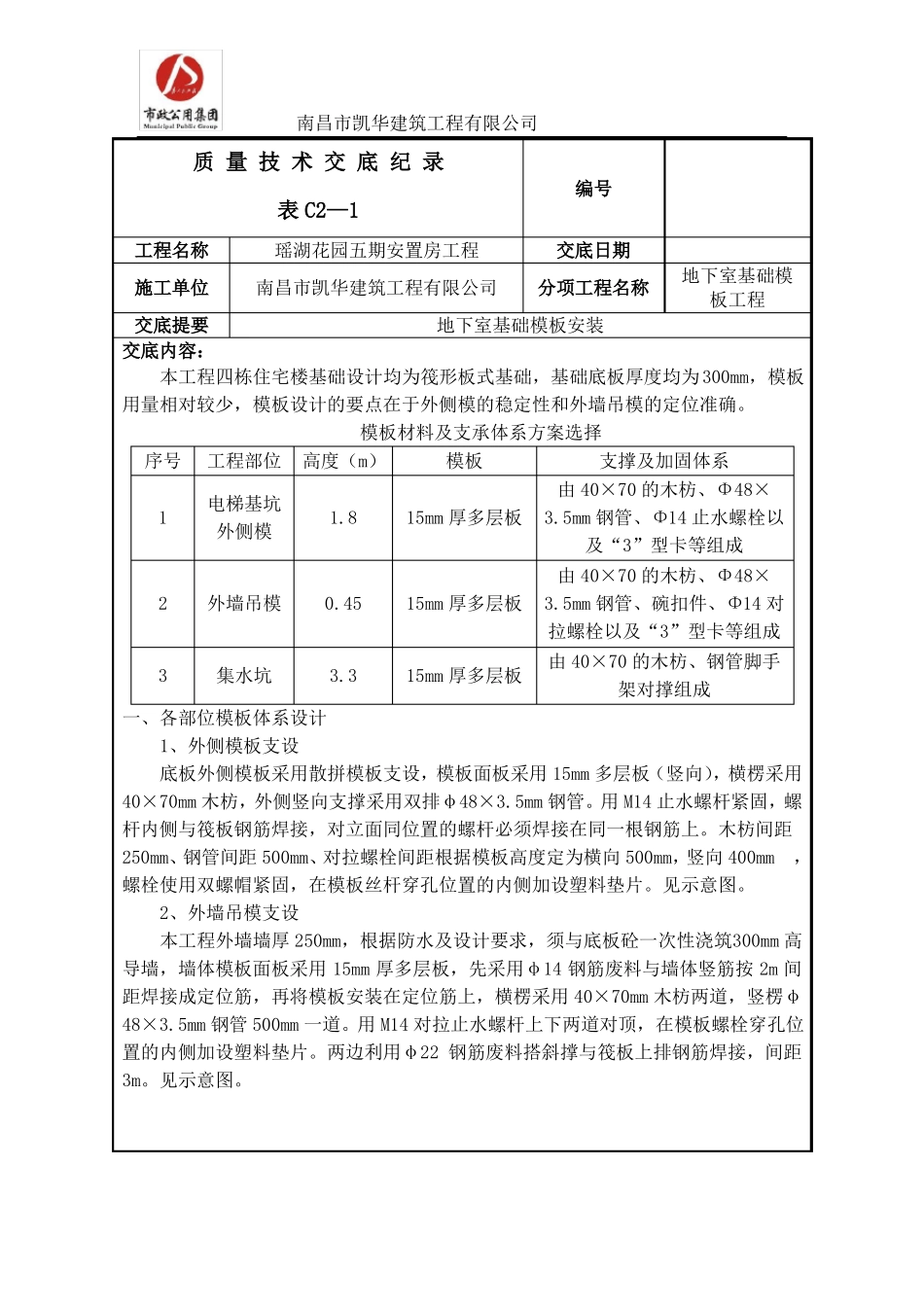

南昌市凯华建筑工程有限公司质 量 技 术 交 底 纪 录编号地下室基础模板工程表 C2—1工程名称施工单位瑶湖花园五期安置房工程南昌市凯华建筑工程有限公司交底日期分项工程名称交底提要地下室基础模板安装交底内容：本工程四栋住宅楼基础设计均为筏形板式基础，基础底板厚度均为300mm，模板用量相对较少，模板设计的要点在于外侧模的稳定性和外墙吊模的定位准确。模板材料及支承体系方案选择序号工程部位高度（m）1电梯基坑外侧模1.8模板支撑及加固体系由 40×70 的木枋、Φ48×15mm 厚多层板3.5mm 钢管、Φ14 止水螺栓以及“3”型卡等组成由 40×70 的木枋、Φ48×15mm 厚多层板3.5mm 钢管、碗扣件、Φ14 对拉螺栓以及“3”型卡等组成15mm 厚多层板由 40×70 的木枋、钢管脚手架对撑组成2外墙吊模0.453集水坑3.3一、各部位模板体系设计1、外侧模板支设底板外侧模板采用散拼模板支设，模板面板采用 15mm 多层板（竖向），横楞采用40×70mm 木枋，外侧竖向支撑采用双排φ48×3.5mm 钢管。用 M14 止水螺杆紧固，螺杆内侧与筏板钢筋焊接，对立面同位置的螺杆必须焊接在同一根钢筋上。木枋间距250mm、钢管间距 500mm、对拉螺栓间距根据模板高度定为横向 500mm，竖向 400mm，螺栓使用双螺帽紧固，在模板丝杆穿孔位置的内侧加设塑料垫片。见示意图。2、外墙吊模支设本工程外墙墙厚 250mm，根据防水及设计要求，须与底板砼一次性浇筑300mm 高导墙，墙体模板面板采用 15mm 厚多层板，先采用φ14 钢筋废料与墙体竖筋按 2m 间距焊接成定位筋，再将模板安装在定位筋上，横楞采用 40×70mm 木枋两道，竖楞φ48×3.5mm 钢管 500mm 一道。用 M14 对拉止水螺杆上下两道对顶，在模板螺栓穿孔位置的内侧加设塑料垫片。两边利用φ22 钢筋废料搭斜撑与筏板上排钢筋焊接，间距3m。见示意图。南昌市凯华建筑工程有限公司3、集水坑、电梯井模板支设底板内有包括电梯井，集水坑等，深度为 1.2、1.5、1.7m 不等，模板采用 15mm多层板按照集水坑或电梯井尺寸先在木工加工场安装成一个无盖封闭箱，再定位放入，底面模板预留φ500 洞口以浇筑砼时透气，上面必须压重，外侧竖向支撑采用双排φ48×3.5mm 钢管，横楞采用 40×70mm 木枋间距 250，对撑采用φ48×3.5mm 钢管间距对撑。二、模板工程施工要点1、材料要求(1)模板支撑所使用的钢管，严禁使用弯曲、锈蚀、端口不平的钢管，对有裂缝的扣件及松口的螺丝帽必须更换。...
