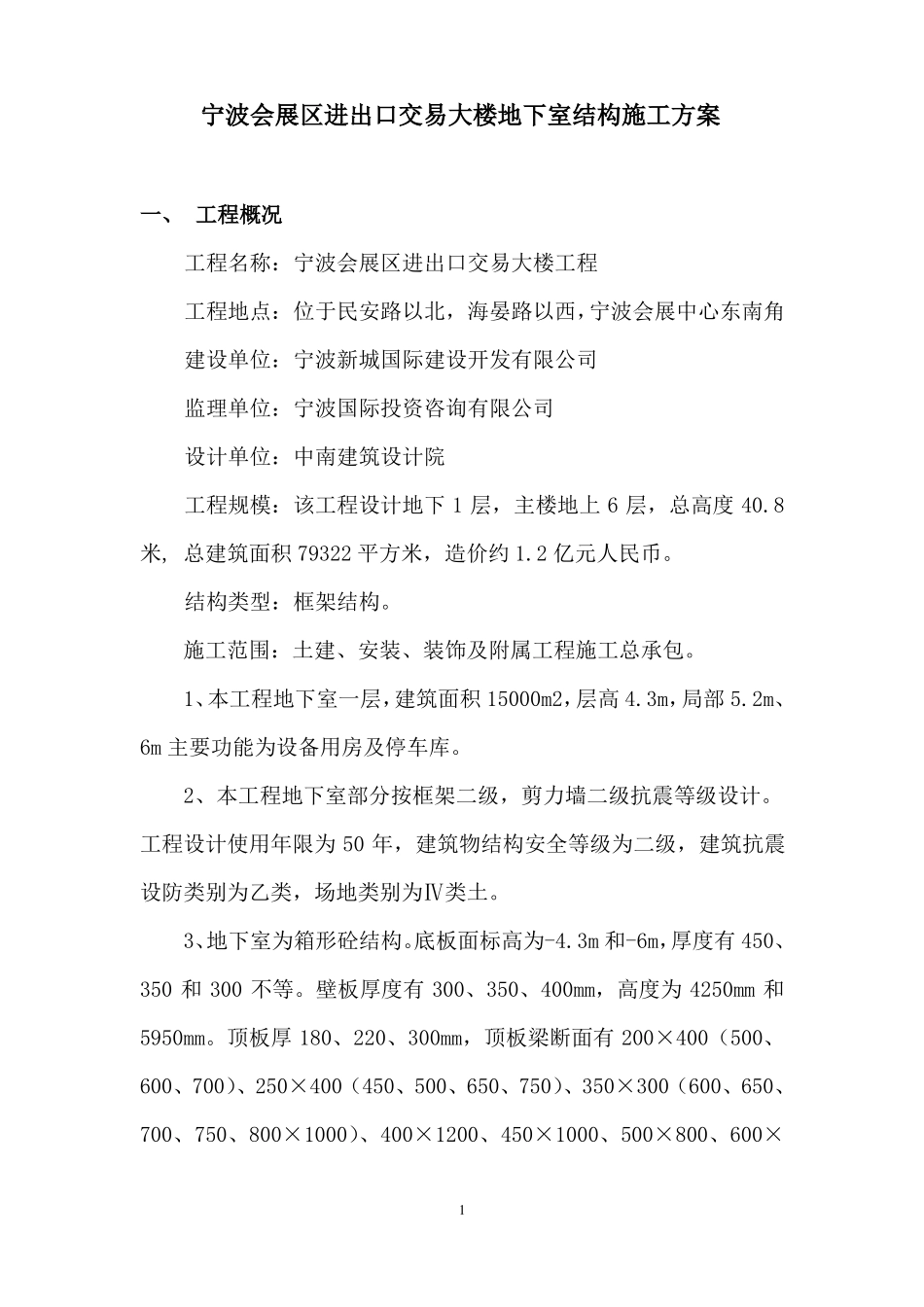

宁波会展区进出口交易大楼地下室结构施工方案一、 工程概况工程名称:宁波会展区进出口交易大楼工程工程地点:位于民安路以北,海晏路以西,宁波会展中心东南角建设单位:宁波新城国际建设开发有限公司监理单位:宁波国际投资咨询有限公司设计单位:中南建筑设计院工程规模:该工程设计地下 1 层,主楼地上 6 层,总高度 40.8米, 总建筑面积 79322 平方米,造价约 1.2 亿元人民币。结构类型:框架结构。施工范围:土建、安装、装饰及附属工程施工总承包。 1、本工程地下室一层,建筑面积 15000m2,层高 4.3m,局部 5.2m、6m 主要功能为设备用房及停车库。 2、本工程地下室部分按框架二级,剪力墙二级抗震等级设计。工程设计使用年限为 50 年,建筑物结构安全等级为二级,建筑抗震设防类别为乙类,场地类别为Ⅳ类土。 3、地下室为箱形砼结构。底板面标高为-4.3m 和-6m,厚度有 450、350 和 300 不等。壁板厚度有 300、350、400mm,高度为 4250mm 和5950mm。顶板厚 180、220、300mm,顶板梁断面有 200×400(500、600、700)、250×400(450、500、650、750)、350×300(600、650、700、750、800×1000)、400×1200、450×1000、500×800、600×1800(900、1000)等。柱断面有 400×400(700、1400)、600×600(700、1000)、800×800(1000、1800、1900)、900×900(1000、2000)、1000×1800 等。 4、地下室梁、板砼强度等级为 C35,柱、剪力墙砼强度等级为C40,±0.00 以下砼设计抗渗等级为 S8。 5、钢筋工程:选用 HPB235 级、HRB335 级钢筋。钢筋接头采用机械连接和焊接两种形式。底板钢筋采用焊接连接,地梁钢筋≥ 16采用机械直螺纹连接,柱筋采用电渣压力焊连接。 6、本工程地下室底板、壁板顶板外侧面 4mm 厚弹性体改性沥青防水卷材。地下室壁板卷材保护采用 30 厚聚苯乙稀泡沫塑料板。 7、工程量:土方约 110000m3,砼约 10000m3,钢筋约 5000 吨。8、本地下室结构特点:面广、量大、标高高低变化较多,特别是顶板部分,梁柱结点钢筋密集,施工难度大。二、编制依据 1、宁波会展区进出口交易大楼施工图 2、平法 03G101-1 3、《砼结构工程施工质量验收规范》GB50204-2002 4、《钢筋焊接及验收规程》JGJ18-20035、《建筑工程施工质量验收统一标准》GB50200-20016、《砼体工程施工质量验收统一标准》GB50203-20027、《地下防水工程质量验收统一标准》GB50208-20022三、施工部署、...
