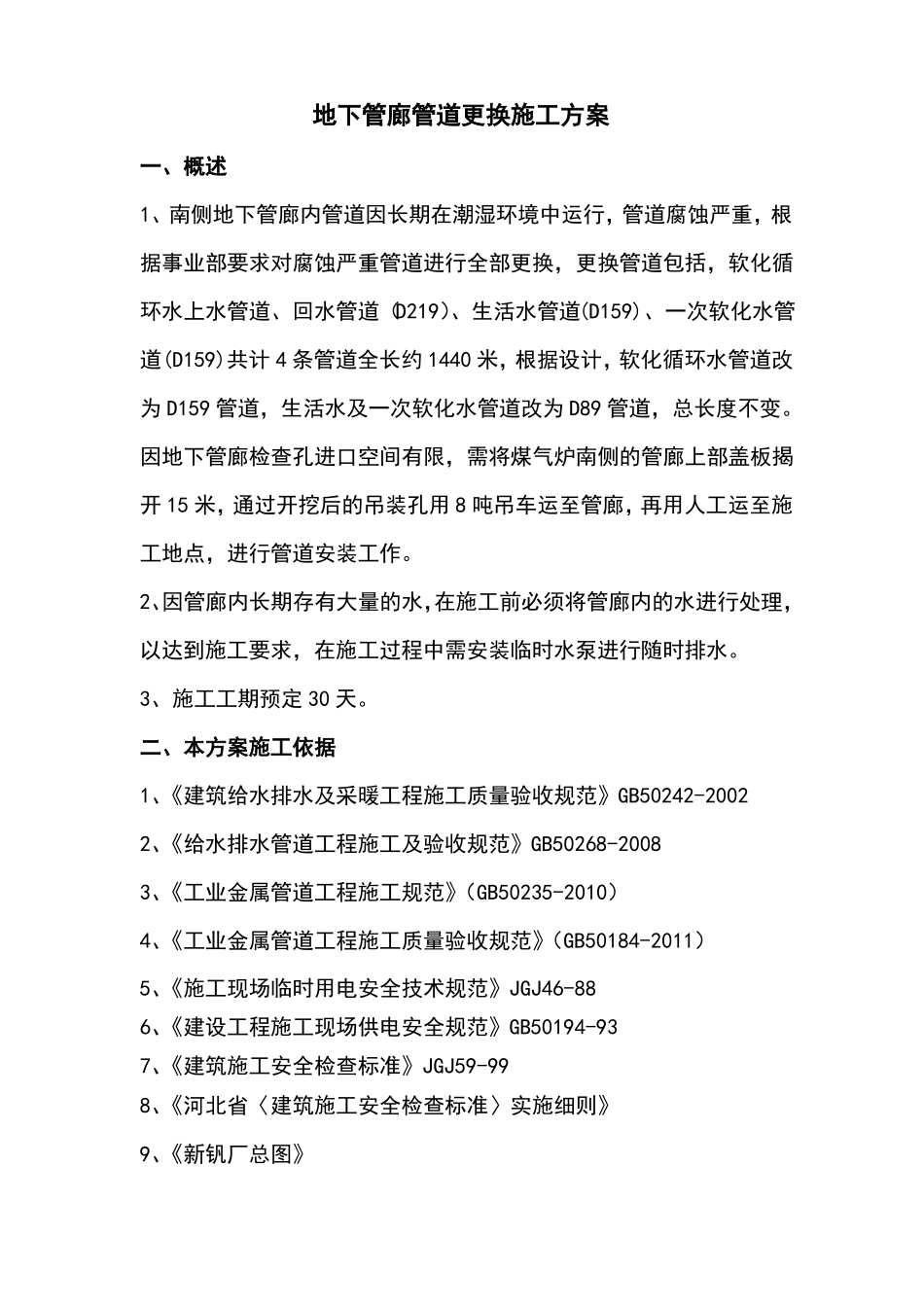

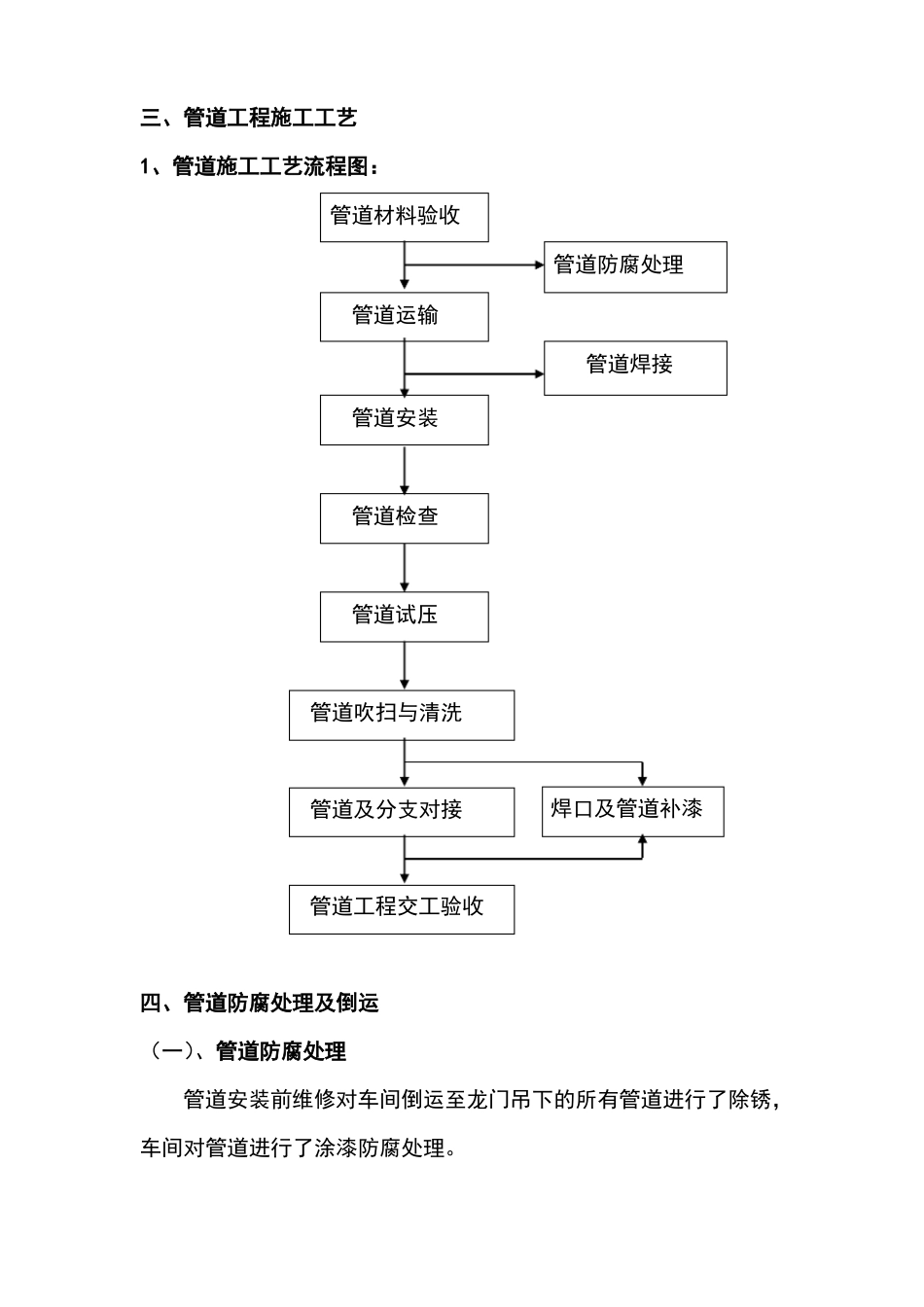

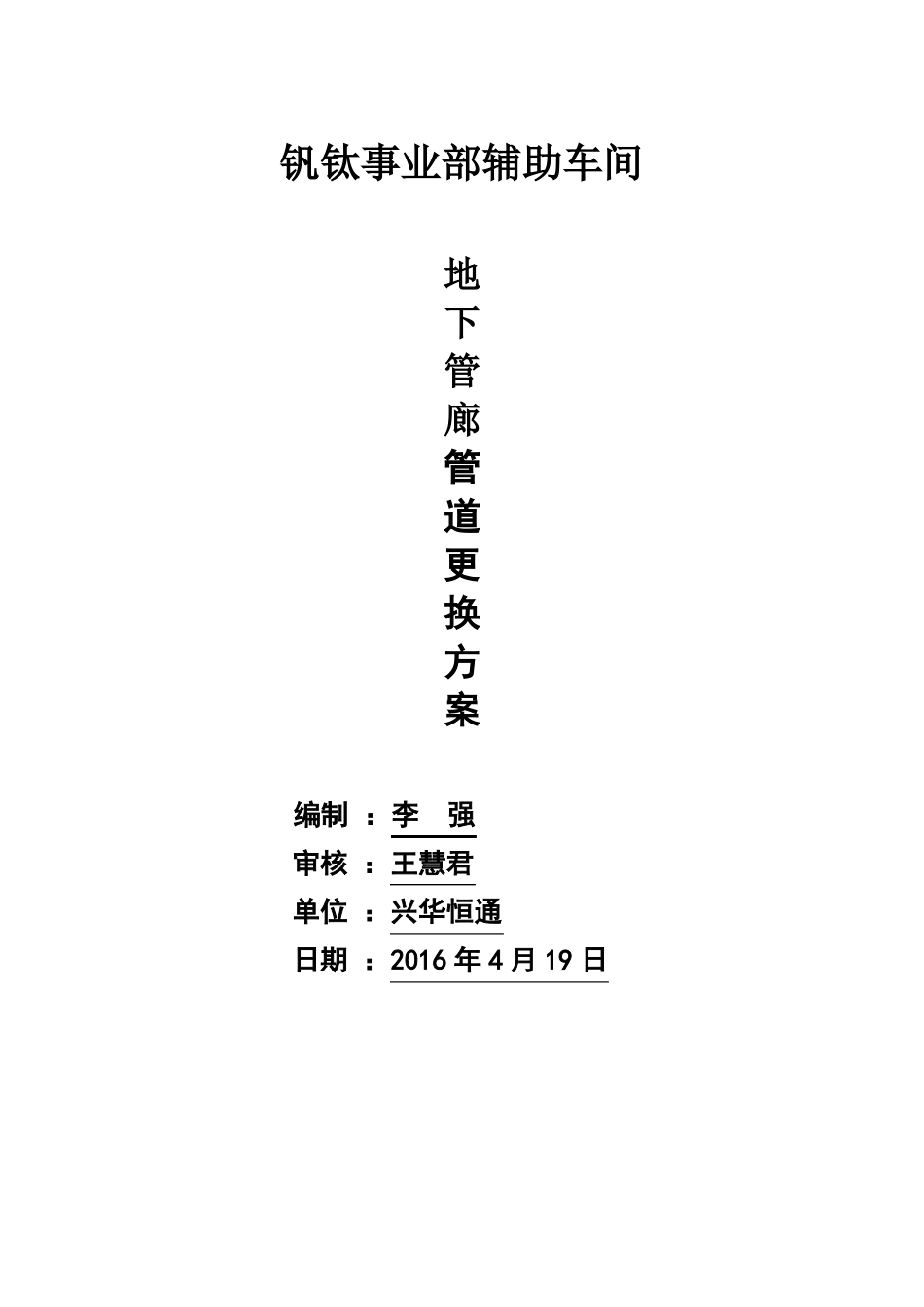

钒钛事业部辅助车间编制审核单位日期地下管廊管道更换方案强2016 年 4 月 19 日：李：王慧君：兴华恒通：地下管廊管道更换施工方案一、概述1、南侧地下管廊内管道因长期在潮湿环境中运行，管道腐蚀严重，根据事业部要求对腐蚀严重管道进行全部更换，更换管道包括，软化循环水上水管道、回水管道（D219）、生活水管道(D159)、一次软化水管道(D159)共计 4 条管道全长约 1440 米，根据设计，软化循环水管道改为 D159 管道，生活水及一次软化水管道改为 D89 管道，总长度不变。因地下管廊检查孔进口空间有限，需将煤气炉南侧的管廊上部盖板揭开 15 米，通过开挖后的吊装孔用 8 吨吊车运至管廊，再用人工运至施工地点，进行管道安装工作。2、因管廊内长期存有大量的水，在施工前必须将管廊内的水进行处理，以达到施工要求，在施工过程中需安装临时水泵进行随时排水。3、施工工期预定 30 天。二、本方案施工依据1、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20022、《给水排水管道工程施工及验收规范》GB50268-20083、《工业金属管道工程施工规范》（GB50235-2010）4、《工业金属管道工程施工质量验收规范》（GB50184-2011）5、《施工现场临时用电安全技术规范》JGJ46-886、《建设工程施工现场供电安全规范》GB50194-937、《建筑施工安全检查标准》JGJ59-998、《河北省〈建筑施工安全检查标准〉实施细则》9、《新钒厂总图》三、管道工程施工工艺1、管道施工工艺流程图：管道材料验收管道防腐处理管道运输管道焊接管道安装管道检查管道试压四、管道防腐处理及倒运（一）、管道防腐处理管道安装前维修对车间倒运至龙门吊下的所有管道进行了除锈，车间对管道进行了涂漆防腐处理。管道工程交工验收管道及分支对接焊口及管道补漆管道吹扫与清洗（二）、车间负责将煤气炉南侧管廊盖板揭开 15 米，浓密池南侧管廊揭开 8 米（揭开部分做彩钢板围挡），施工完成后揭开盖板处应做管廊检查孔。（三）管道运输1、所用管道涂漆防腐处理后用 8 吨吊车及板车倒运至煤气发生炉南侧地下管廊及浓密池南侧管廊入口处。2、使用8 吨吊车与人工配合，将2 根管道焊接在一起。使用16 吨吊车将焊接的管道由入口处依次吊入管廊管道支架上。3、使用皮带托辊制作10 套管道运输托辊，安装在管道支架上，使用人工将管道依次拖运至施工位置。4、所有管道全部倒运完成后，将所做管道运输托辊清理到管廊外面，运至指定场所。5、管道运输所用人工、...
