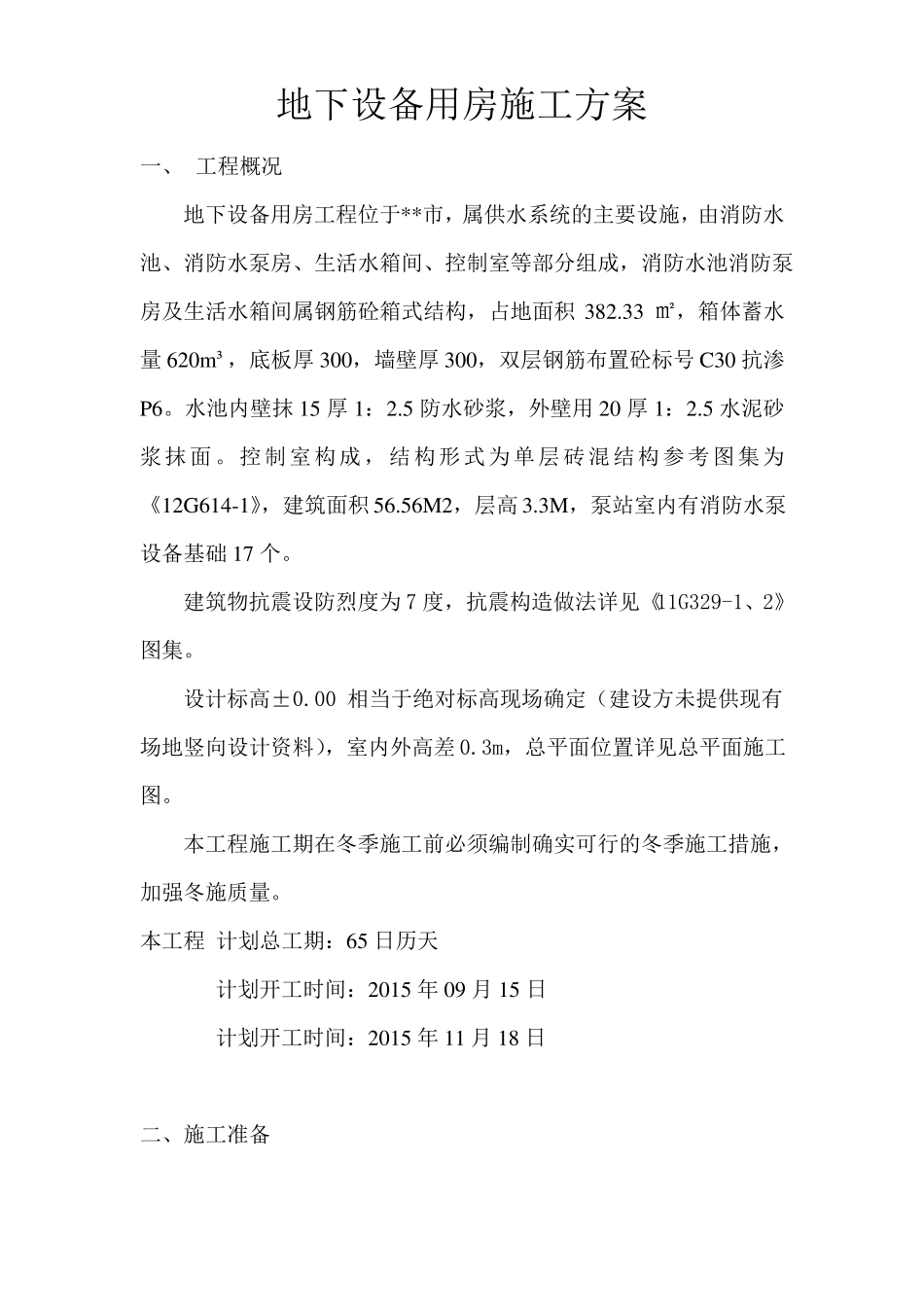

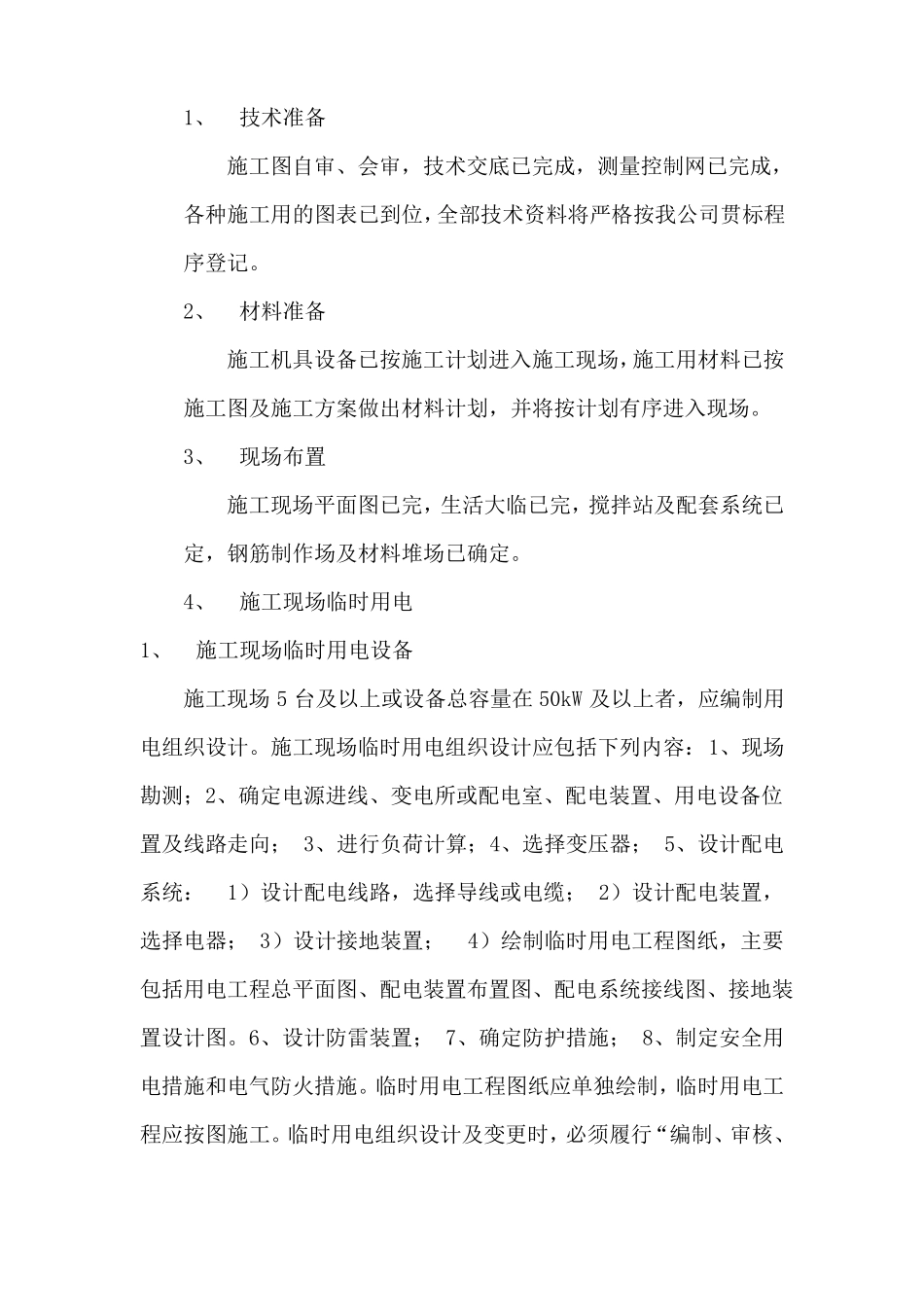

施工单位：地下设备用房施工方案地下设备用房施工方案一、 工程概况地下设备用房工程位于**市，属供水系统的主要设施，由消防水池、消防水泵房、生活水箱间、控制室等部分组成，消防水池消防泵房及生活水箱间属钢筋砼箱式结构，占地面积 382.33 ㎡，箱体蓄水量 620m³，底板厚 300，墙壁厚 300，双层钢筋布置砼标号 C30 抗渗P6。水池内壁抹 15 厚 1：2.5 防水砂浆，外壁用 20 厚 1：2.5 水泥砂浆抹面。控制室构成，结构形式为单层砖混结构 参考图集为《12G614-1》，建筑面积 56.56M2，层高 3.3M，泵站室内有消防水泵设备基础 17 个。建筑物抗震设防烈度为 7 度，抗震构造做法详见《11G329-1、2》图集。设计标高±0.00 相当于绝对标高现场确定（建设方未提供现有场地竖向设计资料），室内外高差 0.3m，总平面位置详见总平面施工图。本工程施工期在冬季施工前必须编制确实可行的冬季施工措施，加强冬施质量。本工程 计划总工期：65 日历天计划开工时间：2015 年 09 月 15 日计划开工时间：2015 年 11 月 18 日二、施工准备1、技术准备施工图自审、会审，技术交底已完成，测量控制网已完成，各种施工用的图表已到位，全部技术资料将严格按我公司贯标程序登记。2、材料准备施工机具设备已按施工计划进入施工现场，施工用材料已按施工图及施工方案做出材料计划，并将按计划有序进入现场。3、现场布置施工现场平面图已完，生活大临已完，搅拌站及配套系统已定，钢筋制作场及材料堆场已确定。4、施工现场临时用电1、施工现场临时用电设备施工现场 5 台及以上或设备总容量在 50kW 及以上者，应编制用电组织设计。施工现场临时用电组织设计应包括下列内容：1、现场勘测；2、确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向； 3、进行负荷计算；4、选择变压器； 5、设计配电系统： 1）设计配电线路，选择导线或电缆； 2）设计配电装置，选择电器； 3）设计接地装置； 4）绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。6、设计防雷装置； 7、确定防护措施； 8、制定安全用电措施和电气防火措施。临时用电工程图纸应单独绘制，临时用电工程应按图施工。临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充...
