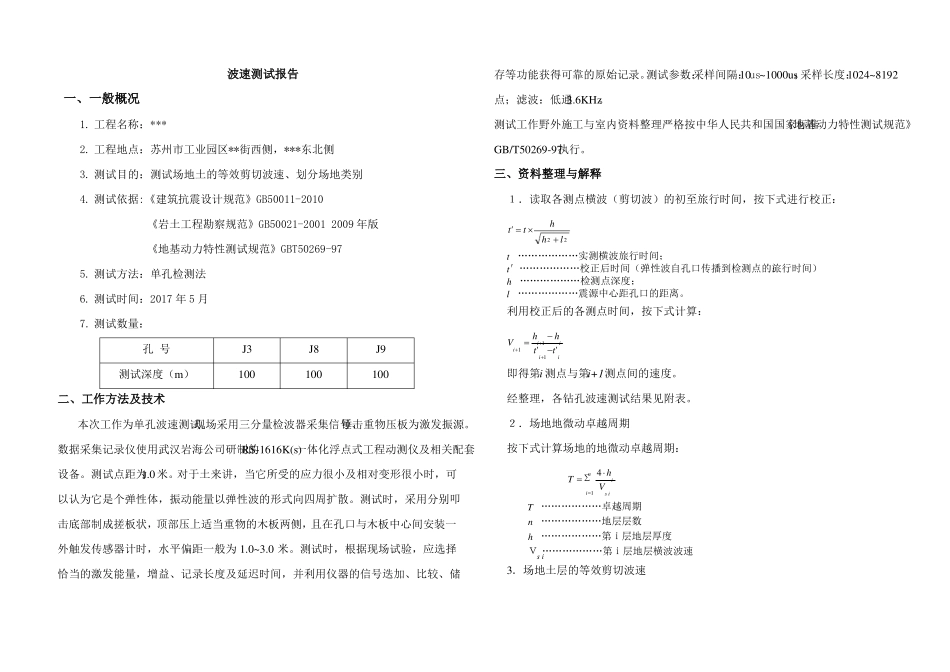

波速测试报告一、一般概况1. 工程名称:***2. 工程地点:苏州市工业园区**街西侧,***东北侧3. 测试目的:测试场地土的等效剪切波速、划分场地类别4. 测试依据:《建筑抗震设计规范》GB50011-2010《岩土工程勘察规范》GB50021-2001 2009 年版《地基动力特性测试规范》GBT50269-975. 测试方法:单孔检测法6. 测试时间:2017 年 5 月7. 测试数量:孔 号J3J8J9测试深度(m)100100100二、工作方法及技术本次工作为单孔波速测试。现场采用三分量检波器采集信号、锤击重物压板为激发振源。数据采集记录仪使用武汉岩海公司研制的RS-1616K(s)一体化浮点式工程动测仪及相关配套设备。测试点距为1.0米。对于土来讲,当它所受的应力很小及相对变形很小时,可以认为它是个弹性体,振动能量以弹性波的形式向四周扩散。测试时,采用分别叩击底部制成搓板状,顶部压上适当重物的木板两侧,且在孔口与木板中心间安装一外触发传感器计时,水平偏距一般为 1.0~3.0 米。测试时,根据现场试验,应选择恰当的激发能量,增益、记录长度及延迟时间,并利用仪器的信号迭加、比较、储存等功能获得可靠的原始记录。测试参数:采样间隔:10us~1000us;采样长度:1024~8192点;滤波:低通3.6KHz。测试工作野外施工与室内资料整理严格按中华人民共和国国家标准《地基动力特性测试规范》GB/T50269-97执行。三、资料整理与解释1.读取各测点横波(剪切波)的初至旅行时间,按下式进行校正:t'  t hh2  l 2t………………实测横波旅行时间;t'………………校正后时间(弹性波自孔口传播到检测点的旅行时间);h………………检测点深度;l………………震源中心距孔口的距离。利用校正后的各测点时间,按下式计算:V1  hii1  hit'i1t'i即得第i 测点与第i+1测点间的速度。经整理,各钻孔波速测试结果见附表。2.场地地微动卓越周期按下式计算场地的地微动卓越周期:nT   4hii1 Vs iT………………卓越周期n………………地层层数h………………第i层地层厚度Vs i………………第i层地层横波波速3.场地土层的等效剪切波速按下式计算场地土层的等效剪切波速:vse  d0 /tnt   (di / vsi )i1vse …………………土层等效剪切波速(m/s);d0 …………………计算深度(m),取覆盖层厚度和20m二者的较小值;t…………………剪切波在地面至计算深度之间的传播时间;di …………………计算深度范围内第i 土层...
