地形测量技术总结

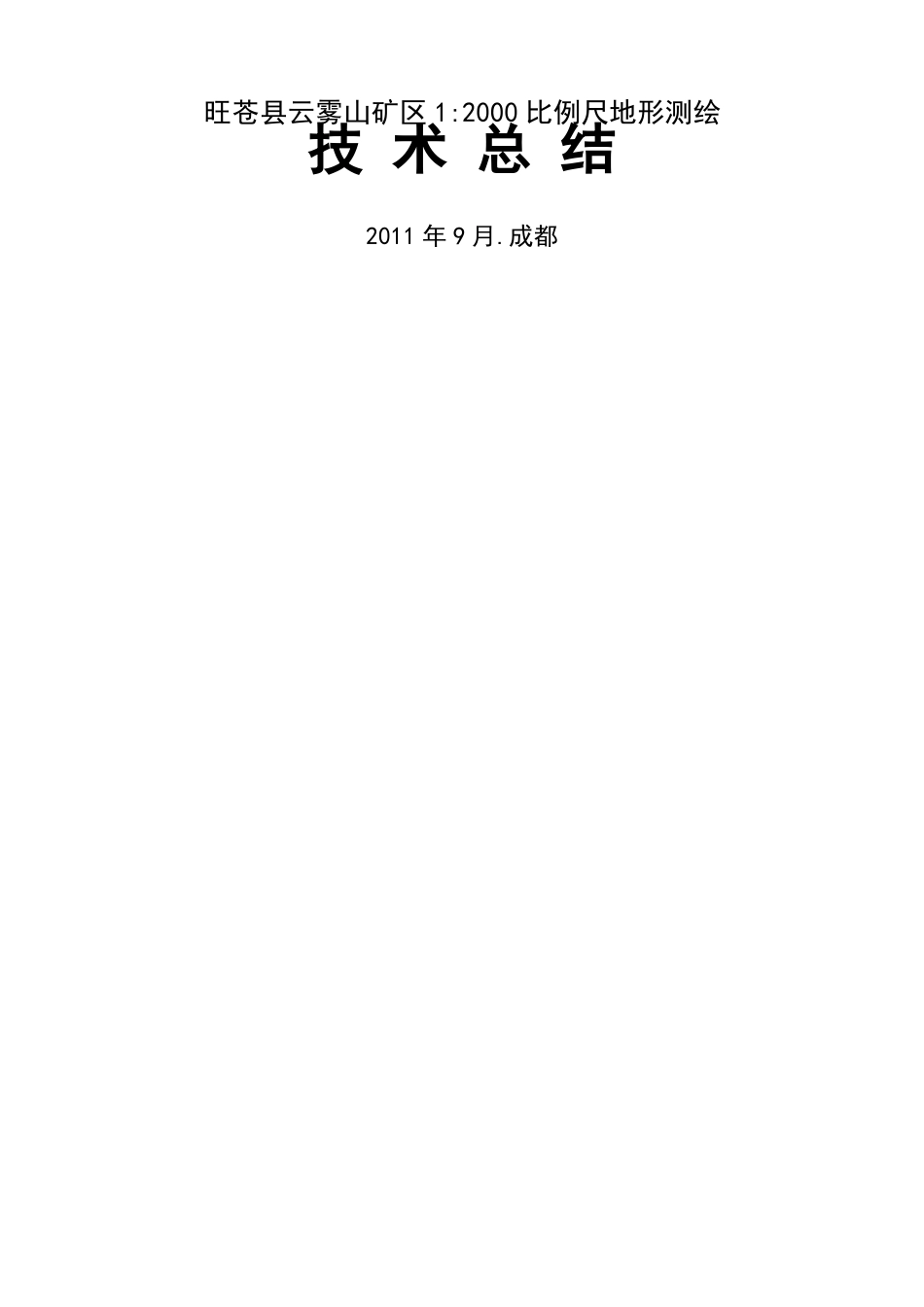

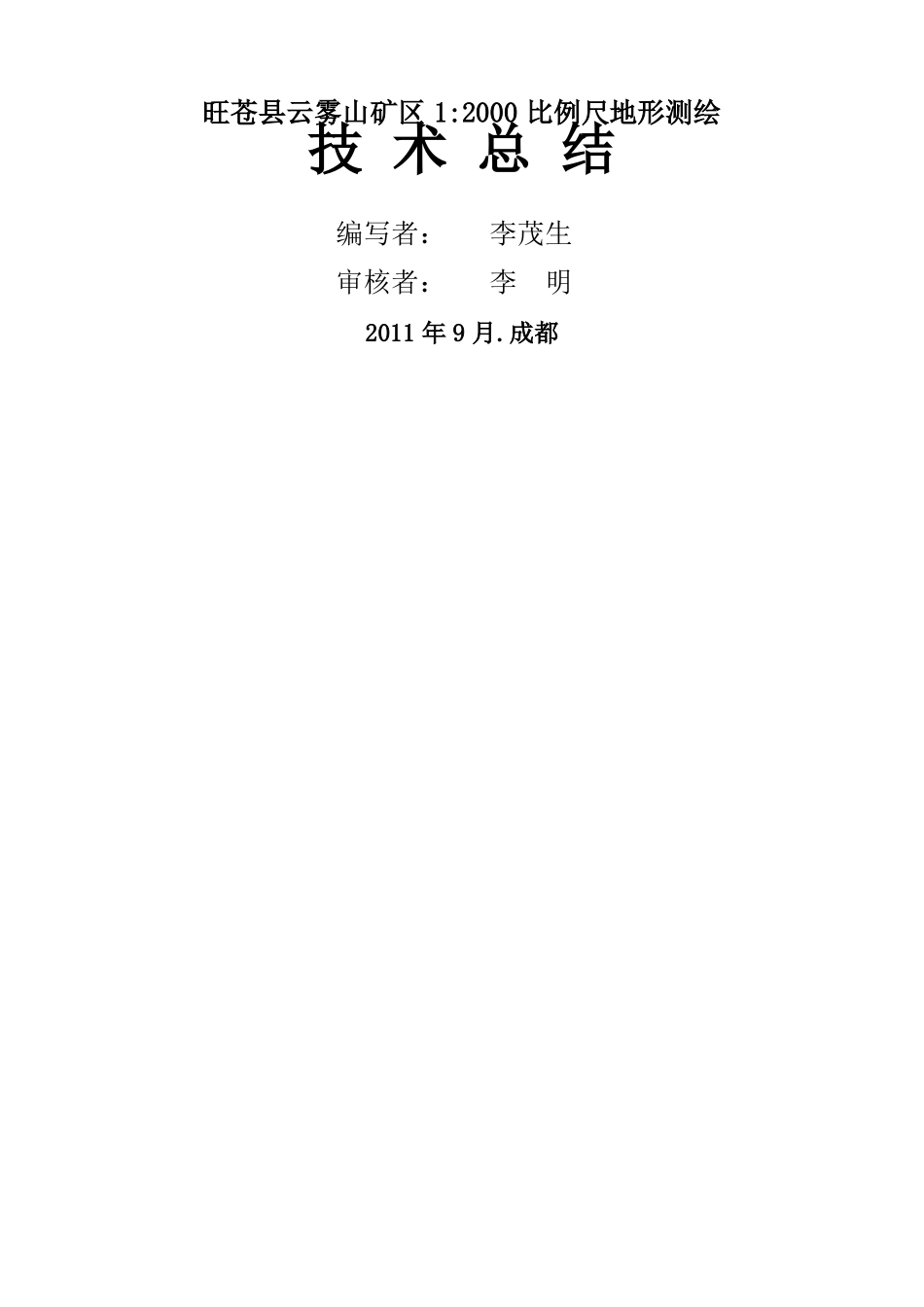

旺苍县云雾山矿区 1:2000 比例尺地形测绘技 术 总 结2011 年 9 月.成都旺苍县云雾山矿区 1:2000 比例尺地形测绘技 术 总 结编写者：李茂生审核者：李明2011 年 9 月.成都目录旺苍县云雾山矿区 1:2000 比例尺地形测绘技术总结1、概述、目的和任务采用数字测图的方式，开展云雾山矿区采矿权区域内约 4 平方公里范围的1:2000 比例尺地形测绘工作。为进一步探明矿区远景储量，地质矿产勘查设计、施工提供准确、现势的基础测绘数据、资料。、测区概况测区位于广元市旺苍县大河乡的云雾山地区，地处川北山区，平均海拔高程1600 m 左右；测区以合儿山为中心，向四周延伸，面积约 4 平方公里。测区交通不便，距旺苍县城约 45km，距旺苍县大河乡政府约 10km，有碎石公路与县道相通。测区内植被茂密，人烟稀少，只在测区东部有3-4 户人家及少量耕地。大部分地方为灌木丛、小竹林杂生的灌木林地，局部有小面积松树林，通行和通视困难，给野外测量工作带来很大的难度。、已有资料及利用情况1、收集的本区 1：2000 地质地形图，作为本区控制选点及工作线路图使用。2、由业主方收集的本区域旺苍云雾山林区的控制点 2 个，位于云雾山山顶和老君山山顶。经了解得知，该成果属 1954 年北京坐标系与 1956 年黄海高程系。检核后较差符合要求。点名GJ-1GJ-2X（m）Y（m）3636H（m）、项目实施概况1.4.1、项目主要技术人员序号1234姓名李明李茂生杨志军龚勇姓别男男男男技术职称工程师助理工程师助理工程师技术员工作年限15333本项目任职技术负责作业组长作业组长作业组长1.4.2、主要仪器设备1、华星双频 GPS 接收机 4 台，标称平面测量精度：（±2.5mm+1×10-6D），高程测-6量精度：（5mm+1×10 D）2、华星动态 GPS 接收机 1 套 RTK(1+1)；3、TopconGTS-331 全站仪 2 台（2″级）；3、华硕笔记本电脑 3 台，微机 2 台；4、HDS2003 （GPS）数据处理软件 1 套；5、南方地形地籍成图软件 3 套；6、Canon ix4000 打印机 1 台，HP 800 绘图仪 1 台。1.4.3、完成工作时间及完成的工作量从 2010 年 4 月 13 日开始进场作业，外业共投入控制组 1 个，测图组 2 个，于 2010 年 5 月 17 日结束外业。共布设 GPS（E）控制点 8 个，图根控制点 21 个，测绘 1：2000 比例尺地形图 2 平方公里。于2010 年 6 月 17 日结束图件绘制、资料整理、检查、报告编制等内业工作。1.4.4、安全...
