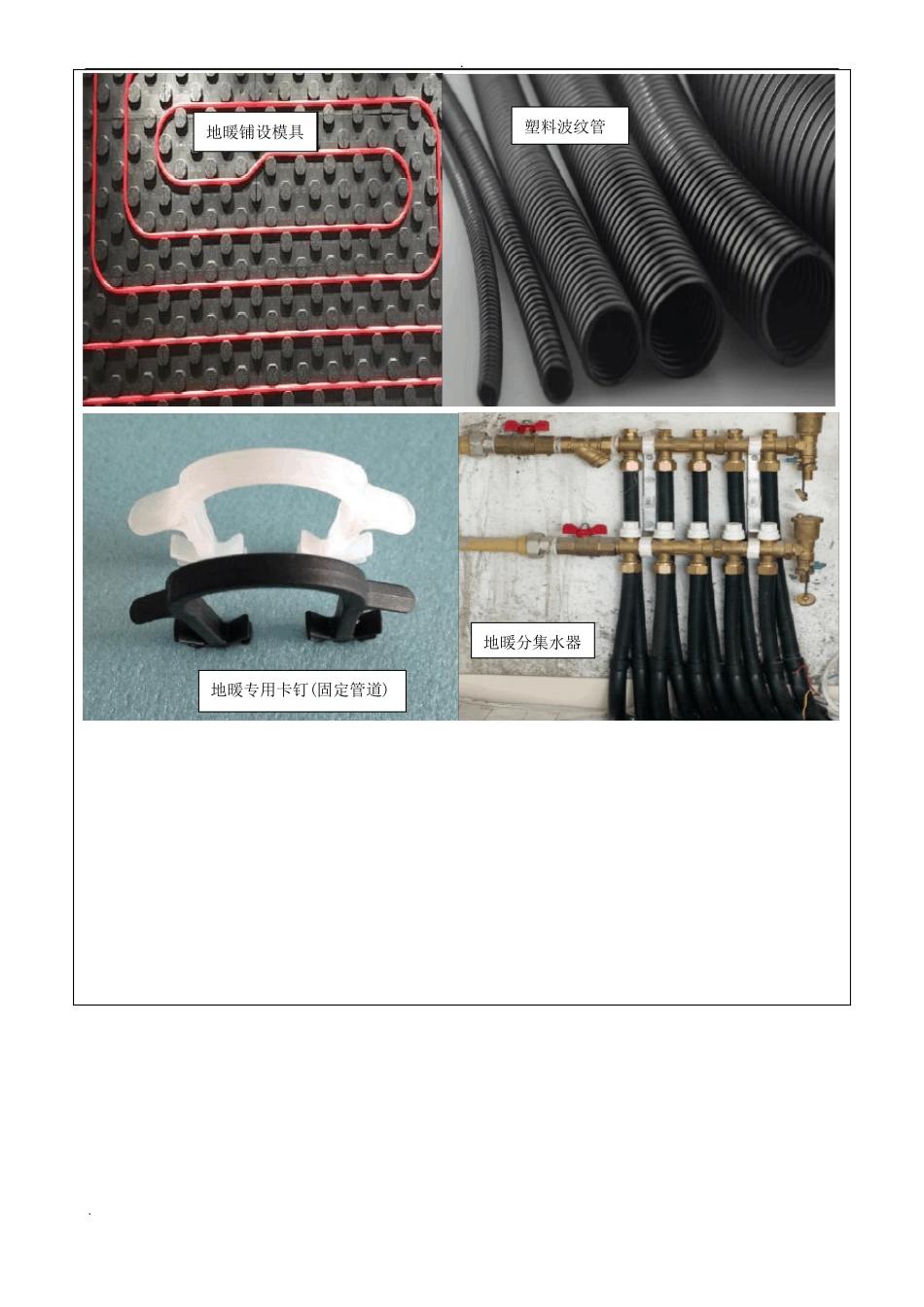

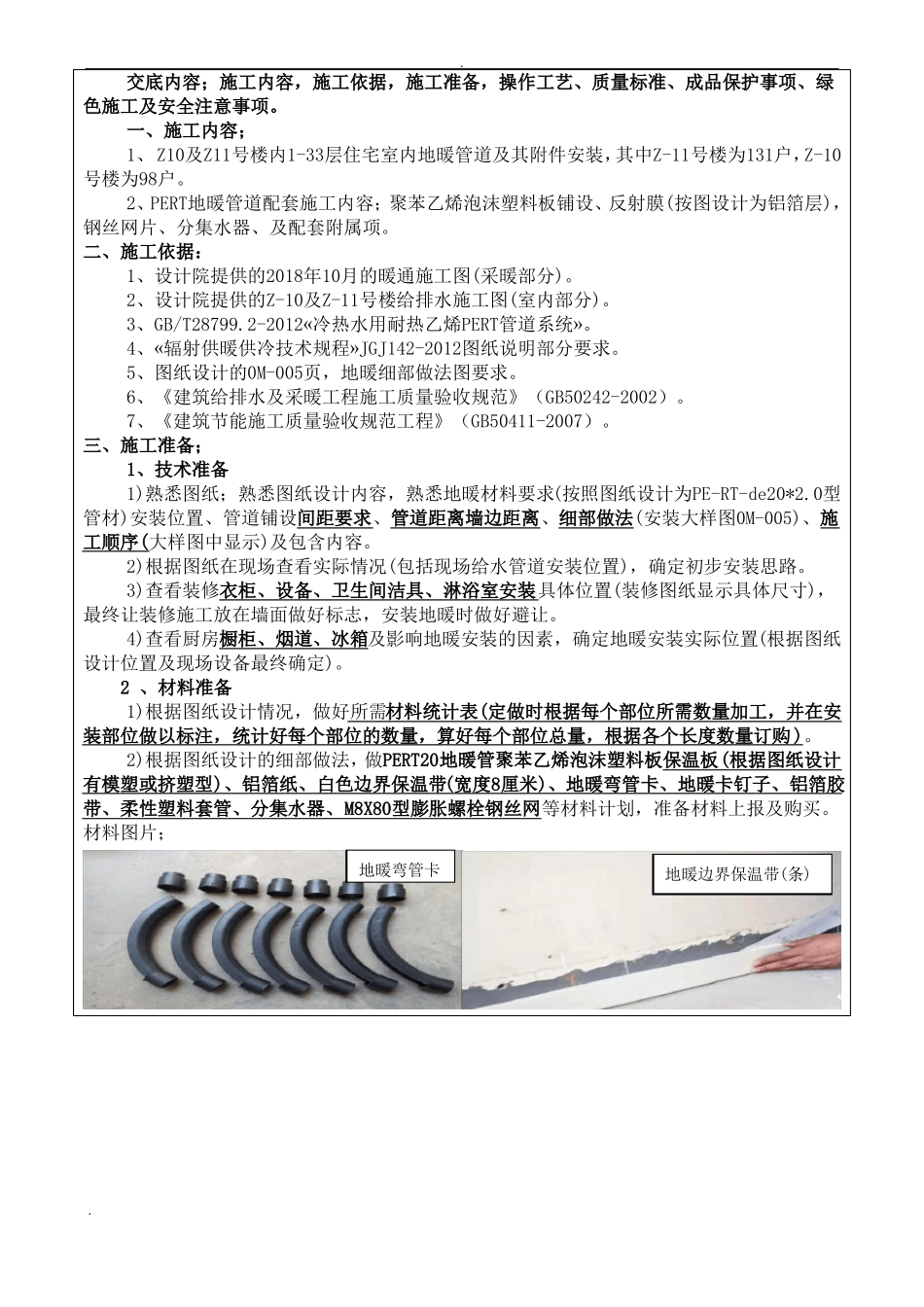

.陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕 ZTY-0019工程名称技术交底项目交底提要汉中市南关正街片区棚户区改造项目地暖管道敷设PERT 地暖管道安装施工流程及工艺交底日期工程部位交底对象及人数年月日Z10 及 Z-11#楼采暖班组..交底内容;施工内容,施工依据,施工准备,操作工艺、质量标准、成品保护事项、绿色施工及安全注意事项。一、施工内容;1、 Z10及Z11号楼内1-33层住宅室内地暖管道及其附件安装,其中Z-11号楼为131户,Z-10号楼为98户。2、PERT地暖管道配套施工内容;聚苯乙烯泡沫塑料板铺设、反射膜(按图设计为铝箔层),钢丝网片、分集水器、及配套附属项。二、施工依据:1、设计院提供的2018年10月的暖通施工图(采暖部分)。2、设计院提供的Z-10及Z-11号楼给排水施工图(室内部分)。3、GB/T28799.2-2012«冷热水用耐热乙烯PERT管道系统»。4、«辐射供暖供冷技术规程»JGJ142-2012图纸说明部分要求。5、图纸设计的0M-005页,地暖细部做法图要求。6、《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)。7、《建筑节能施工质量验收规范工程》(GB50411-2007)。三、施工准备;1、技术准备1)熟悉图纸;熟悉图纸设计内容,熟悉地暖材料要求(按照图纸设计为PE-RT-de20*2.0型管材)安装位置、管道铺设间距要求、管道距离墙边距离、细部做法(安装大样图0M-005)、施工顺序(大样图中显示)及包含内容。2)根据图纸在现场查看实际情况(包括现场给水管道安装位置),确定初步安装思路。3)查看装修衣柜、设备、卫生间洁具、淋浴室安装具体位置(装修图纸显示具体尺寸),最终让装修施工放在墙面做好标志,安装地暖时做好避让。4)查看厨房橱柜、烟道、冰箱及影响地暖安装的因素,确定地暖安装实际位置(根据图纸设计位置及现场设备最终确定)。2 、材料准备1)根据图纸设计情况,做好所需材料统计表(定做时根据每个部位所需数量加工,并在安装部位做以标注,统计好每个部位的数量,算好每个部位总量,根据各个长度数量订购 )。2)根据图纸设计的细部做法,做PERT20地暖管聚苯乙烯泡沫塑料板保温板(根据图纸设计有模塑或挤塑型)、铝箔纸、白色边界保温带(宽度8厘米)、地暖弯管卡、地暖卡钉子、铝箔胶带、柔性塑料套管、分集水器、M8X80型膨胀螺栓钢丝网等材料计划,准备材料上报及购买。材料图片;地暖弯管卡地暖边界保温带(条)..地暖铺设模具塑料波纹管地暖分集水器地暖专用卡钉(固定管道)..地...
