地铁车站风井及风道施工方案

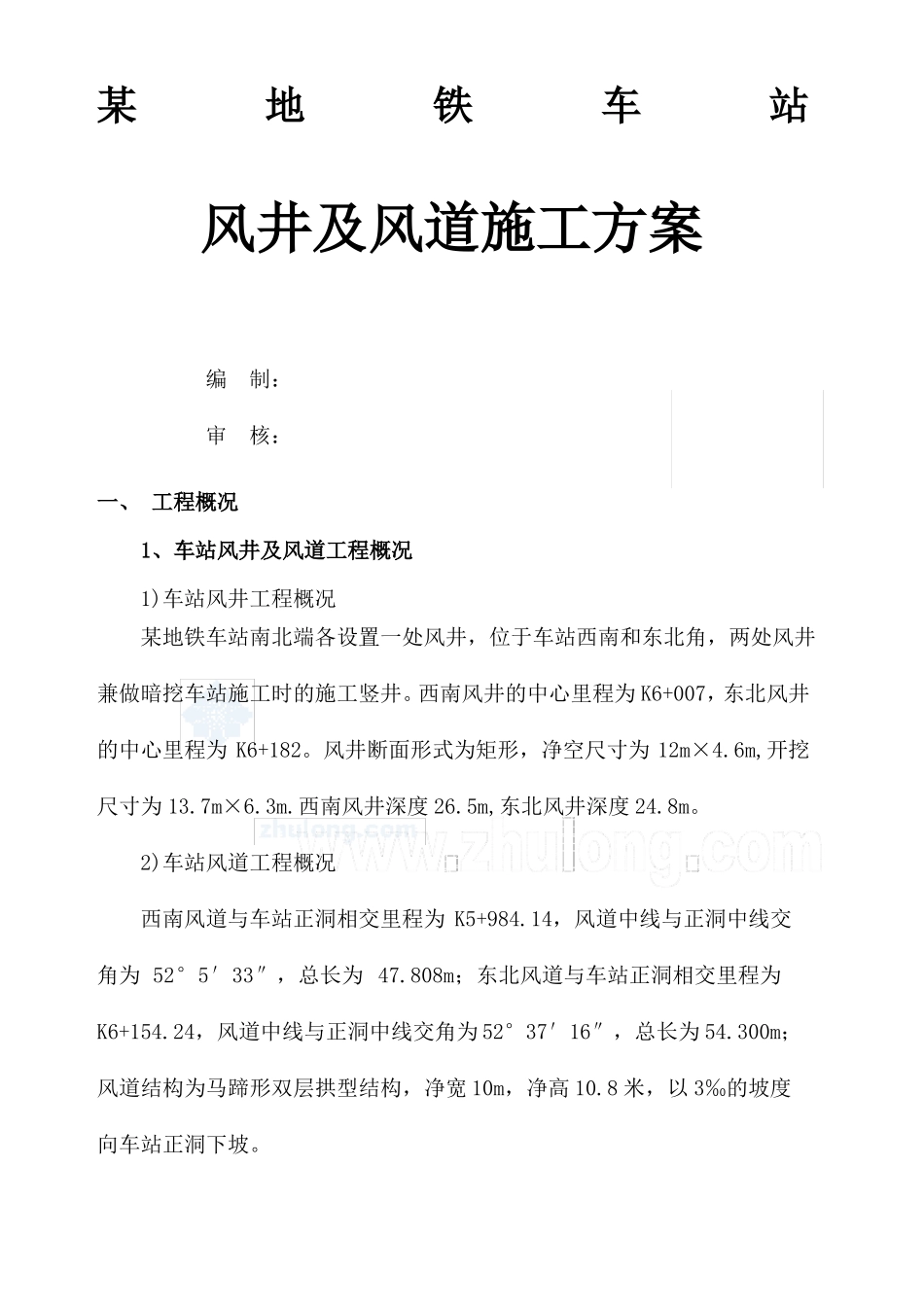

地铁车站风井及风道施工方案_第1页
1/25

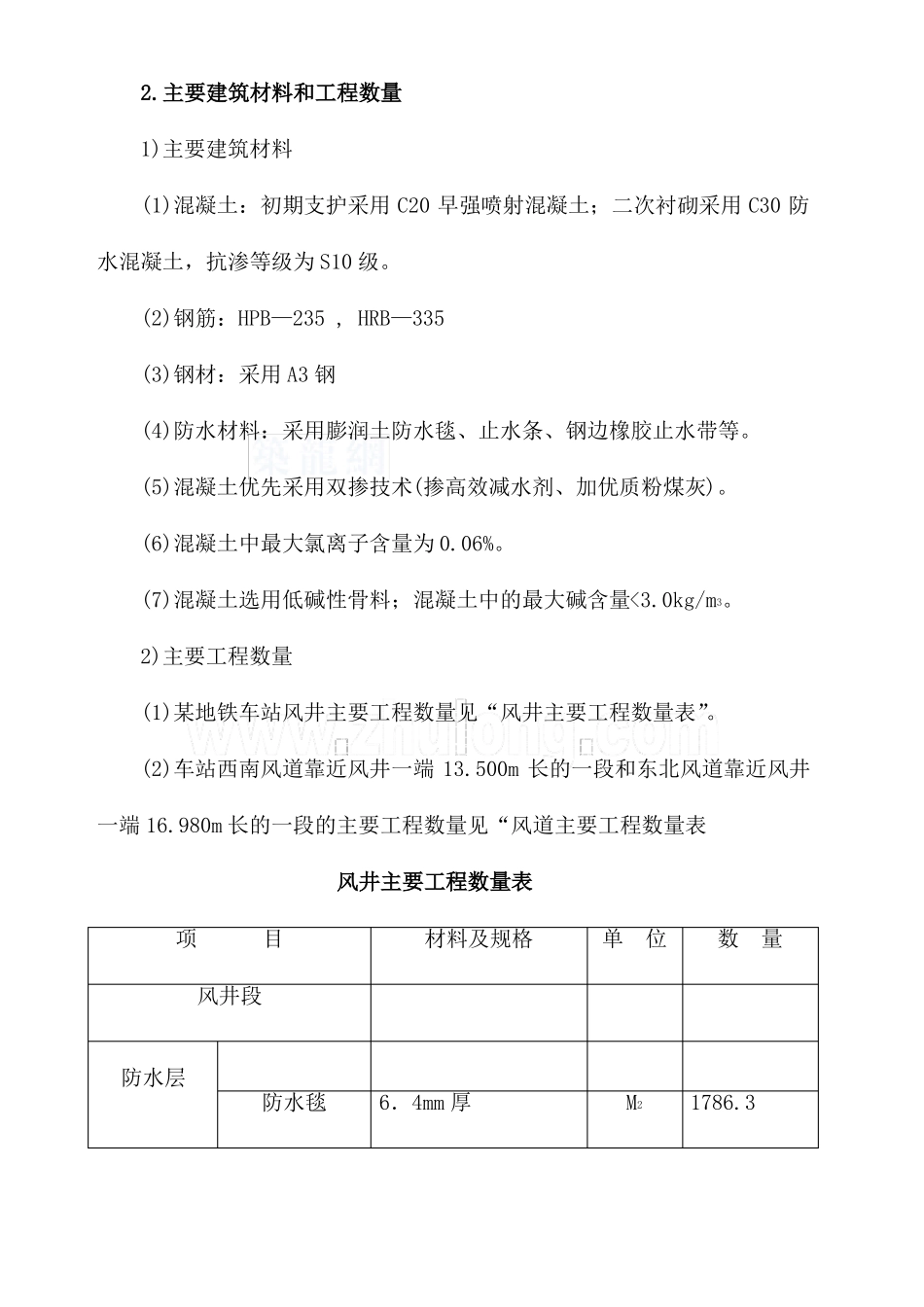

地铁车站风井及风道施工方案_第2页
2/25

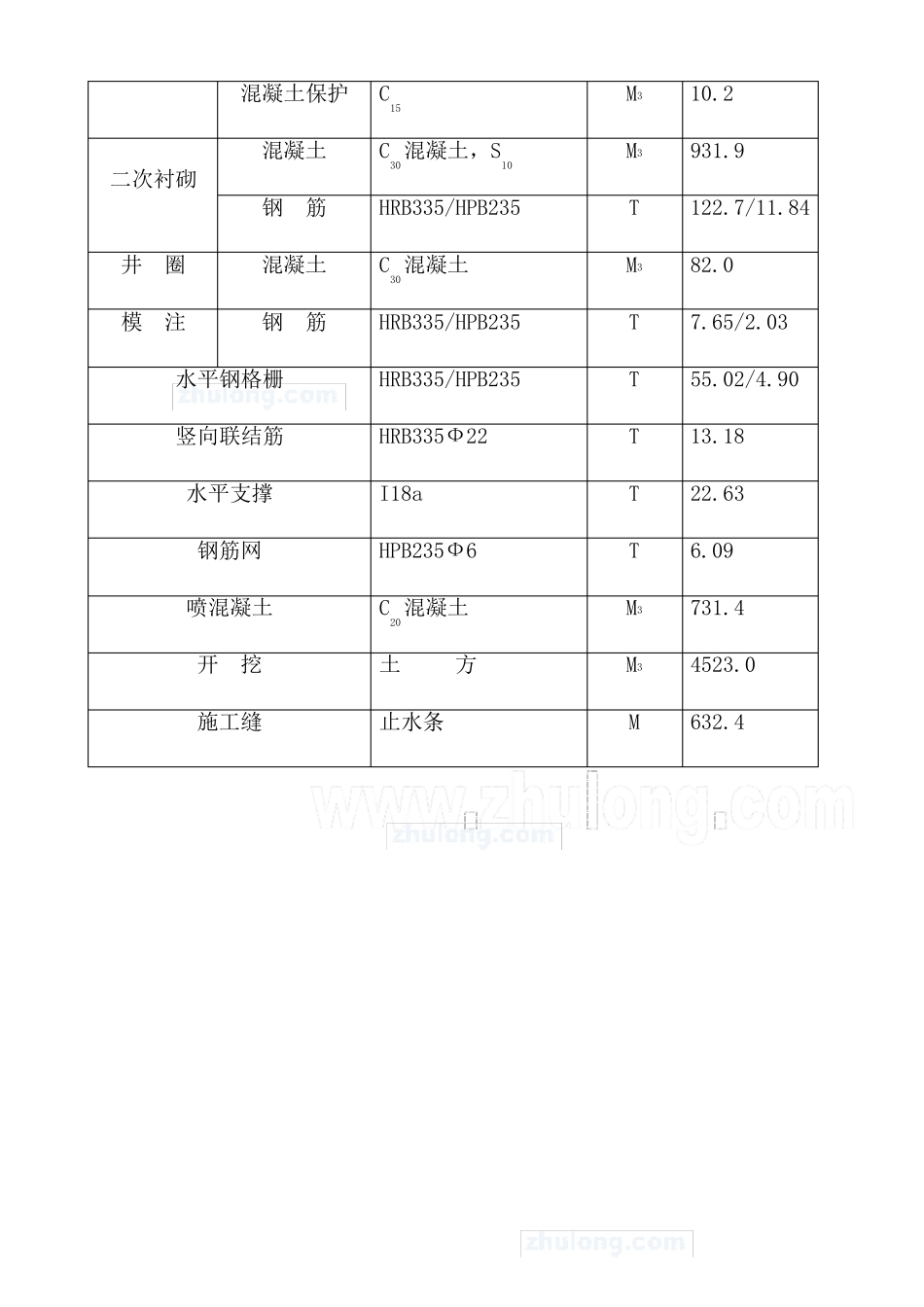

地铁车站风井及风道施工方案_第3页
3/25
某地铁车站风井及风道施工方案编制:审核:一、 工程概况1、车站风井及风道工程概况1)车站风井工程概况某地铁车站南北端各设置一处风井,位于车站西南和东北角,两处风井兼做暗挖车站施工时的施工竖井。西南风井的中心里程为 K6+007,东北风井的中心里程为 K6+182。风井断面形式为矩形,净空尺寸为 12m×4.6m,开挖尺寸为 13.7m×6.3m.西南风井深度 26.5m,东北风井深度 24.8m。2)车站风道工程概况西南风道与车站正洞相交里程为 K5+984.14,风道中线与正洞中线交角为 52°5′33″,总长为 47.808m;东北风道与车站正洞相交里程为K6+154.24,风道中线与正洞中线交角为 52°37′16″,总长为 54.300m;风道结构为马蹄形双层拱型结构,净宽 10m,净高 10.8 米,以 3‰的坡度向车站正洞下坡。2.主要建筑材料和工程数量1)主要建筑材料(1)混凝土:初期支护采用 C20 早强喷射混凝土;二次衬砌采用 C30 防水混凝土,抗渗等级为 S10 级。(2)钢筋:HPB—235 , HRB—335(3)钢材:采用 A3 钢(4)防水材料:采用膨润土防水毯、止水条、钢边橡胶止水带等。(5)混凝土优先采用双掺技术(掺高效减水剂、加优质粉煤灰)。(6)混凝土中最大氯离子含量为 0.06%。(7)混凝土选用低碱性骨料;混凝土中的最大碱含量<3.0kg/m3。2)主要工程数量(1)某地铁车站风井主要工程数量见“风井主要工程数量表”。(2)车站西南风道靠近风井一端 13.500m 长的一段和东北风道靠近风井一端 16.980m 长的一段的主要工程数量见“风道主要工程数量表风井主要工程数量表项目风井段防水毯6.4mm 厚材料及规格单位M21786.3数量防水层混凝土保护C15混凝土二次衬砌钢筋井圈模注混凝土钢筋HRB335/HPB235C30混凝土HRB335/HPB235HRB335/HPB235HRB335Ф22I18aHPB235Ф6C20混凝土土方止水条C30混凝土,S10M3M3TM3TTTTTM3M3M10.2931.9122.7/11.8482.07.65/2.0355.02/4.9013.1822.636.09731.44523.0632.4水平钢格栅竖向联结筋水平支撑钢筋网喷混凝土开挖施工缝风道主要工程数量表项目暗挖风道段小导管预注浆小导管浆液Ф32×3.25mm 水煤气管水泥~水玻璃土方C20混凝土HPB235Ф6HRB335/HPB235钢格栅A3联结钢筋锁脚锚管防水层防水毯HRB335Ф22Ф32×3.25mm 水煤气管6.4mm 厚M2M3M3TTM3TTT16.7813.721.86229.94.6210.218.80/0.970.06127.0材料及规格单位TM3M3M3TT9.5232.13912.6626.013.5543.20/3.17数量开挖喷混凝土钢筋网混凝土保护层C15二次衬砌背后回填注浆混凝土钢筋钢管浆...
