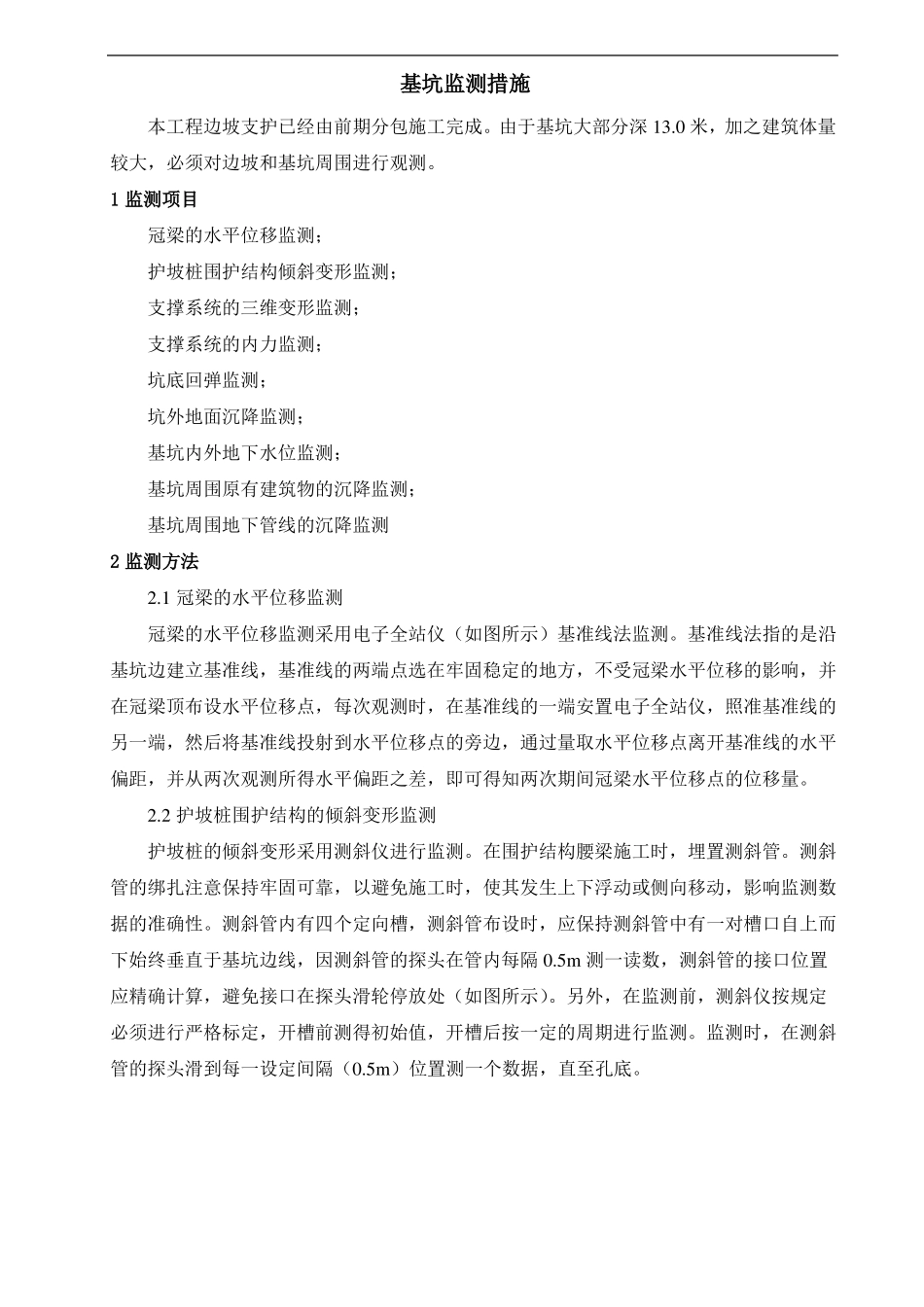

基坑监测措施本工程边坡支护已经由前期分包施工完成。由于基坑大部分深 13.0 米，加之建筑体量较大，必须对边坡和基坑周围进行观测。1 监测项目冠梁的水平位移监测；护坡桩围护结构倾斜变形监测；支撑系统的三维变形监测；支撑系统的内力监测；坑底回弹监测；坑外地面沉降监测；基坑内外地下水位监测；基坑周围原有建筑物的沉降监测；基坑周围地下管线的沉降监测2 监测方法2.1 冠梁的水平位移监测冠梁的水平位移监测采用电子全站仪（如图所示）基准线法监测。基准线法指的是沿基坑边建立基准线，基准线的两端点选在牢固稳定的地方，不受冠梁水平位移的影响，并在冠梁顶布设水平位移点，每次观测时，在基准线的一端安置电子全站仪，照准基准线的另一端，然后将基准线投射到水平位移点的旁边，通过量取水平位移点离开基准线的水平偏距，并从两次观测所得水平偏距之差，即可得知两次期间冠梁水平位移点的位移量。2.2 护坡桩围护结构的倾斜变形监测护坡桩的倾斜变形采用测斜仪进行监测。在围护结构腰梁施工时，埋置测斜管。测斜管的绑扎注意保持牢固可靠，以避免施工时，使其发生上下浮动或侧向移动，影响监测数据的准确性。测斜管内有四个定向槽，测斜管布设时，应保持测斜管中有一对槽口自上而下始终垂直于基坑边线，因测斜管的探头在管内每隔 0.5m 测一读数，测斜管的接口位置应精确计算，避免接口在探头滑轮停放处（如图所示）。另外，在监测前，测斜仪按规定必须进行严格标定，开槽前测得初始值，开槽后按一定的周期进行监测。监测时，在测斜管的探头滑到每一设定间隔（0.5m）位置测一个数据，直至孔底。测斜仪测斜管顶盖接头1测斜管接头2A底盖A-AA接头测斜管测斜原理示意图2.3 支撑系统的三维变形监测采用电子全站仪三维直角坐标法：在不受位移变形影响的区域布设三个基准点，这些基准点必须稳定不动，然后在支撑系统上布设三维变形监测点。将电子全站仪架设在某一基准点上，以另外两个基准点为零方向和检查方向，测出各个监测点的三维直角坐标值，根据两次所测得的三维坐标值之差即可得知测点在这两次期间的三维变形量及变形方向。2.4 支撑系统的内力监测将钢筋应力计（如下图所示）直接布设在钢格构柱上，钢筋应力计可在现场焊接，即在设置钢筋，将钢筋应力计的连接杆与格构柱焊接，焊接处按电焊要求打好 45°~60°的坡口，之后将钢筋应力计焊上。布设好后，检查钢筋应力计的绝缘电阻和频率初值是否正常，要求焊接可靠、稳定且接头...
