基本逻辑门电路汇总

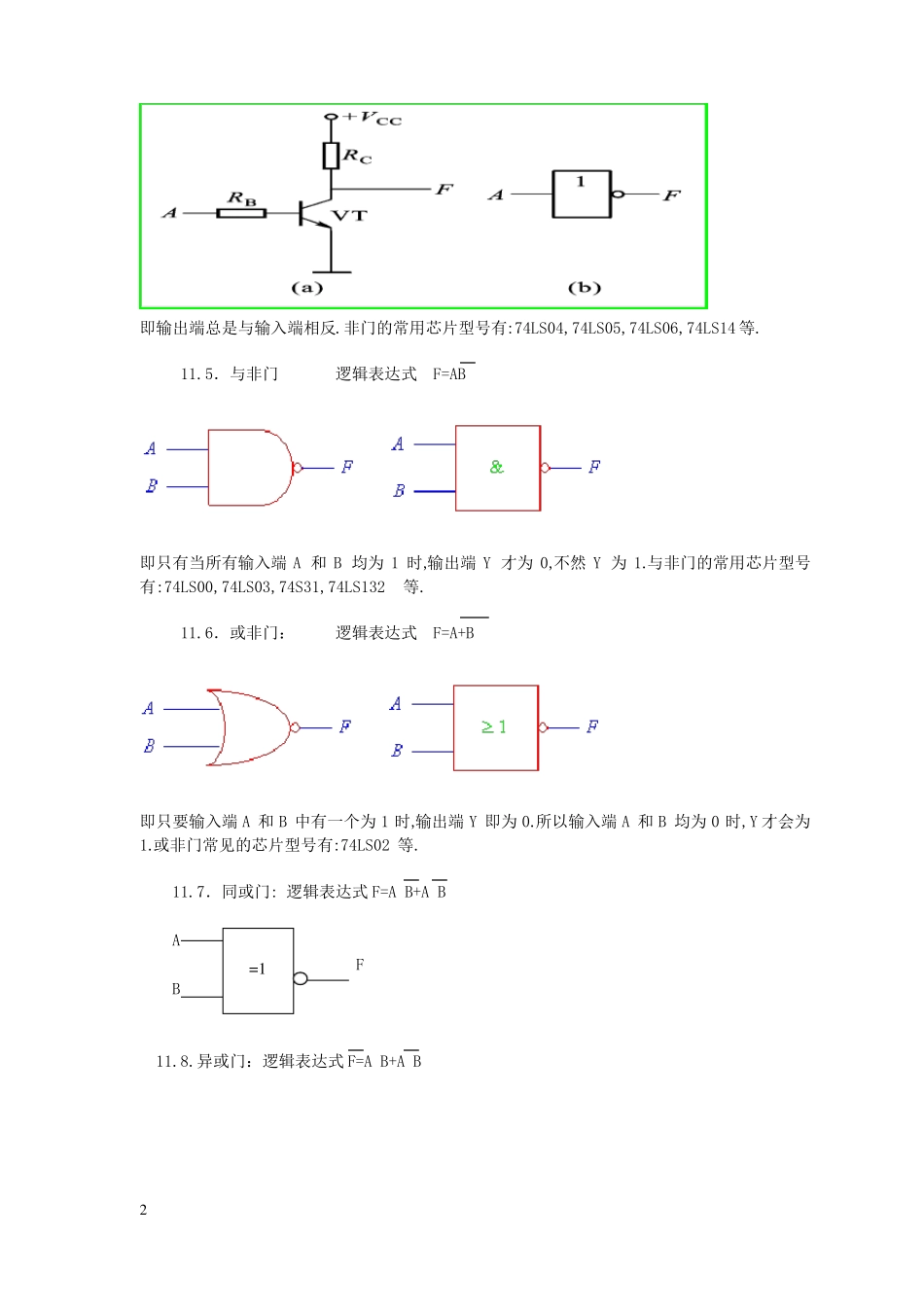

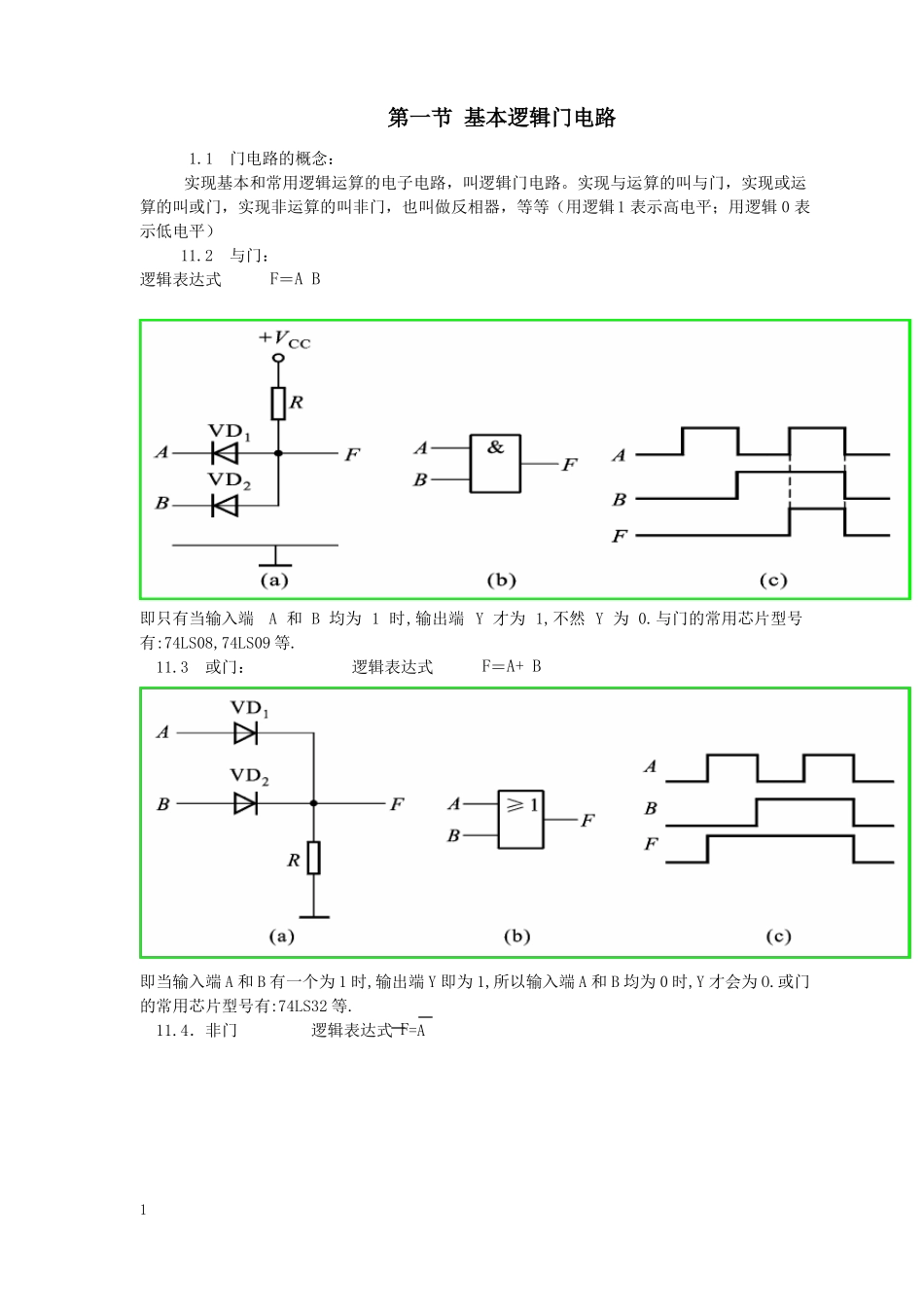

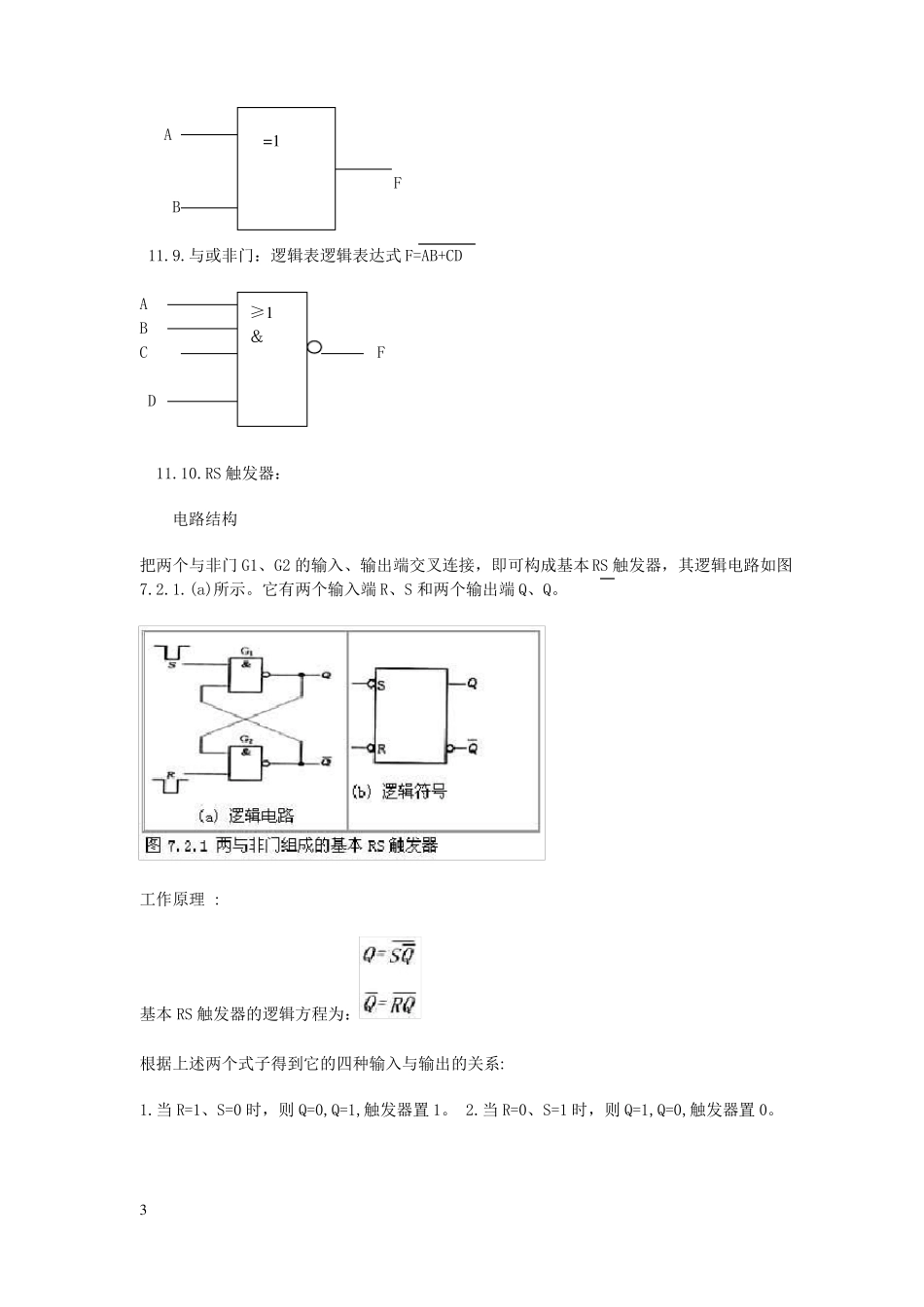

第一节 基本逻辑门电路 1.1门电路的概念：实现基本和常用逻辑运算的电子电路，叫逻辑门电路。实现与运算的叫与门，实现或运算的叫或门，实现非运算的叫非门，也叫做反相器，等等（用逻辑1 表示高电平；用逻辑 0 表示低电平）11.2与门：逻辑表达式F＝A B即只有当输入端A 和 B 均为 1 时,输出端 Y 才为 1,不然 Y 为 0.与门的常用芯片型号有:74LS08,74LS09 等.11.3或门：逻辑表达式F＝A+ B即当输入端 A 和 B 有一个为 1 时,输出端 Y 即为 1,所以输入端 A 和 B 均为 0 时,Y 才会为 O.或门的常用芯片型号有:74LS32 等.11.4．非门逻辑表达式 F=A1即输出端总是与输入端相反.非门的常用芯片型号有:74LS04,74LS05,74LS06,74LS14 等.11.5．与非门逻辑表达式 F=AB即只有当所有输入端 A 和 B 均为 1 时,输出端 Y 才为 0,不然 Y 为 1.与非门的常用芯片型号有:74LS00,74LS03,74S31,74LS132等.11.6．或非门：逻辑表达式 F=A+B即只要输入端 A 和 B 中有一个为 1 时,输出端 Y 即为 0.所以输入端 A 和 B 均为 0 时,Y 才会为1.或非门常见的芯片型号有:74LS02 等.11.7．同或门: 逻辑表达式 F=A B+A BA F=1B11.8.异或门：逻辑表达式 F=A B+A B2A=1 F B11.9.与或非门：逻辑表逻辑表达式 F=AB+CDA≥1B＆C F D 11.10.RS 触发器：电路结构把两个与非门 G1、G2 的输入、输出端交叉连接，即可构成基本 RS 触发器，其逻辑电路如图7.2.1.(a)所示。它有两个输入端 R、S 和两个输出端 Q、Q。工作原理 :基本 RS 触发器的逻辑方程为：根据上述两个式子得到它的四种输入与输出的关系:1.当 R=1、S=0 时，则 Q=0,Q=1,触发器置 1。 2.当 R=0、S=1 时，则 Q=1,Q=0,触发器置 0。3如上所述，当触发器的两个输入端加入不同逻辑电平时，它的两个输出端Q 和 Q 有两种互补的稳定状态。一般规定触发器 Q 端的状态作为触发器的状态。通常称触发器处于某种状态，实际是指它的 Q 端的状态。Q=1、Q=0 时，称触发器处于 1 态，反之触发器处于 0 态。S=0,R=1 使触发器置 1，或称置位。因置位的决定条件是 S=0,故称 S 端为置 1 端。R=0,S=1 时，使触发器置0，或称复位。同理，称 R 端为置 0 端或复位端。若触发器原来为 1 态，欲使之变为 0 态，必须令 R 端的电平由 1 变 0，S 端的电平由 0 变 1。这里所加的输入信号（低电平）称为触发信号，由它们导...
