基础钢筋混凝土、模板工程技术交底VIP专享

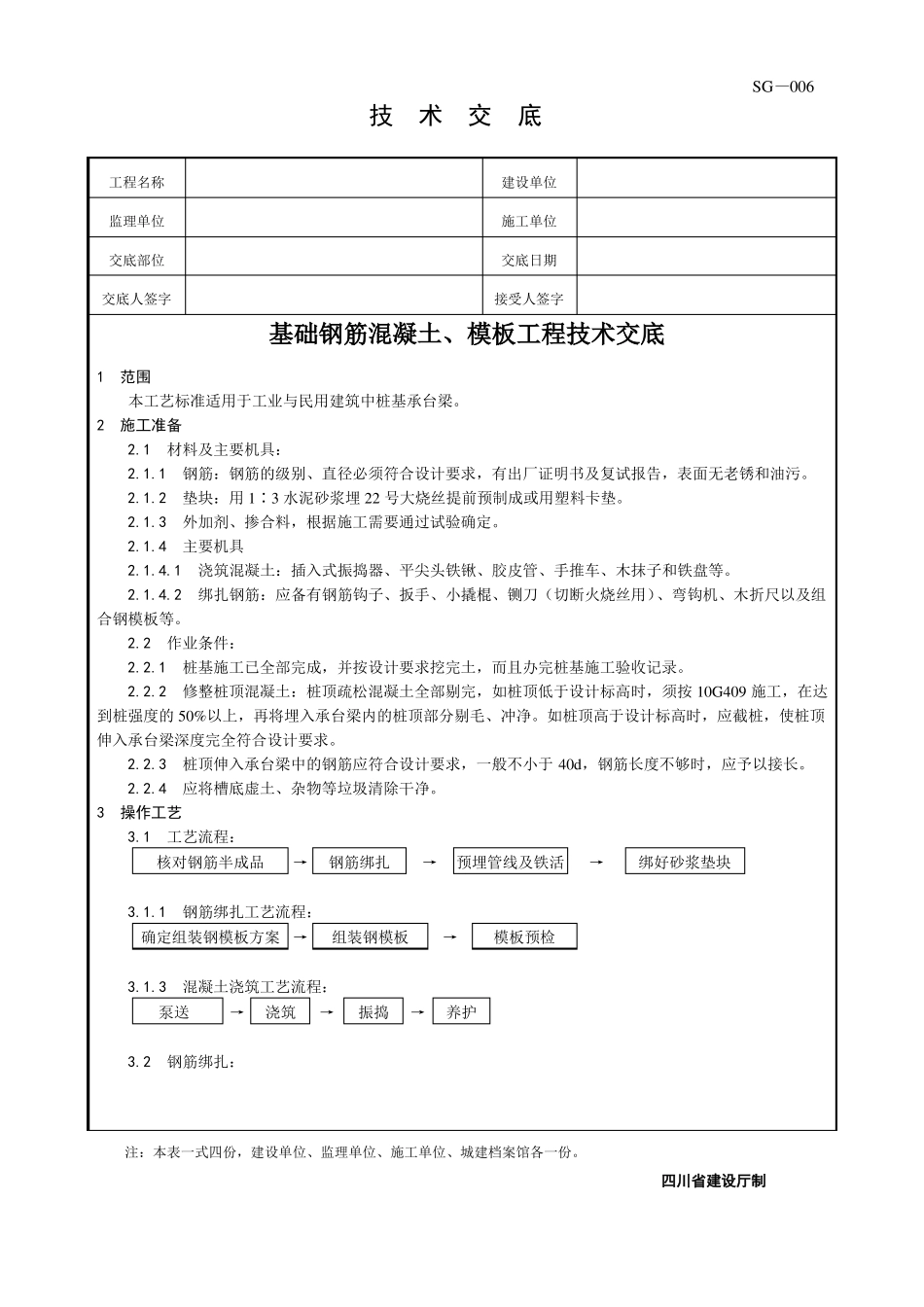

SG—006技术交底工程名称监理单位交底部位交底人签字建设单位施工单位交底日期接受人签字基础钢筋混凝土、模板工程技术交底1范围本工艺标准适用于工业与民用建筑中桩基承台梁。2施工准备 2.1材料及主要机具： 2.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面无老锈和油污。 2.1.2垫块：用 1∶3 水泥砂浆埋 22 号大烧丝提前预制成或用塑料卡垫。 2.1.3外加剂、掺合料，根据施工需要通过试验确定。 2.1.4主要机具 2.1.4.1浇筑混凝土：插入式振捣器、平尖头铁锹、胶皮管、手推车、木抹子和铁盘等。 2.1.4.2绑扎钢筋：应备有钢筋钩子、扳手、小撬棍、铡刀（切断火烧丝用）、弯钩机、木折尺以及组合钢模板等。 2.2作业条件： 2.2.1桩基施工已全部完成，并按设计要求挖完土，而且办完桩基施工验收记录。 2.2.2修整桩顶混凝土：桩顶疏松混凝土全部剔完，如桩顶低于设计标高时，须按 10G409 施工，在达到桩强度的 50%以上，再将埋入承台梁内的桩顶部分剔毛、冲净。如桩顶高于设计标高时，应截桩，使桩顶伸入承台梁深度完全符合设计要求。 2.2.3桩顶伸入承台梁中的钢筋应符合设计要求，一般不小于 40d，钢筋长度不够时，应予以接长。 2.2.4应将槽底虚土、杂物等垃圾清除干净。3操作工艺 3.1工艺流程：核对钢筋半成品→钢筋绑扎→预埋管线及铁活组装钢模板振捣→养护→模板预检→绑好砂浆垫块 3.1.1钢筋绑扎工艺流程：确定组装钢模板方案→ 3.1.3混凝土浇筑工艺流程：泵送→浇筑→ 3.2钢筋绑扎：注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。四川省建设厅制SG—006技术交底工程名称监理单位交底部位交底人签字建设单位施工单位交底日期接受人签字3.2.1核对钢筋半成品：应先按设计图纸核对加工的半成品钢筋，对其规格、形状、型号、品种经过检验，然后挂牌堆放好。 3.2.2钢筋绑扎：钢筋应按顺序绑扎，一般情况下，先长轴后短轴，由一端向另一端依次进行。操作时按图纸要求划线、铺铁、穿箍、绑扎，最后成型。 3.2.3预埋管线及铁活：预留孔洞位置应正确，桩伸入承台梁的钢筋、承台梁上的柱子、板墙插铁，均应按图纸绑好，扎结牢固（应采用十字扣）或焊牢，其标高、位置、搭接锚固长度等尺寸应准确，不得遗漏或位移。 3.2.4受力钢筋搭接接头位置应正确。其接头相互错开，上铁在跨中，下铁应尺量在支座处；每个搭接接头的长度范围内，搭接钢筋面积不应超过该长度范围内钢筋总面积...
