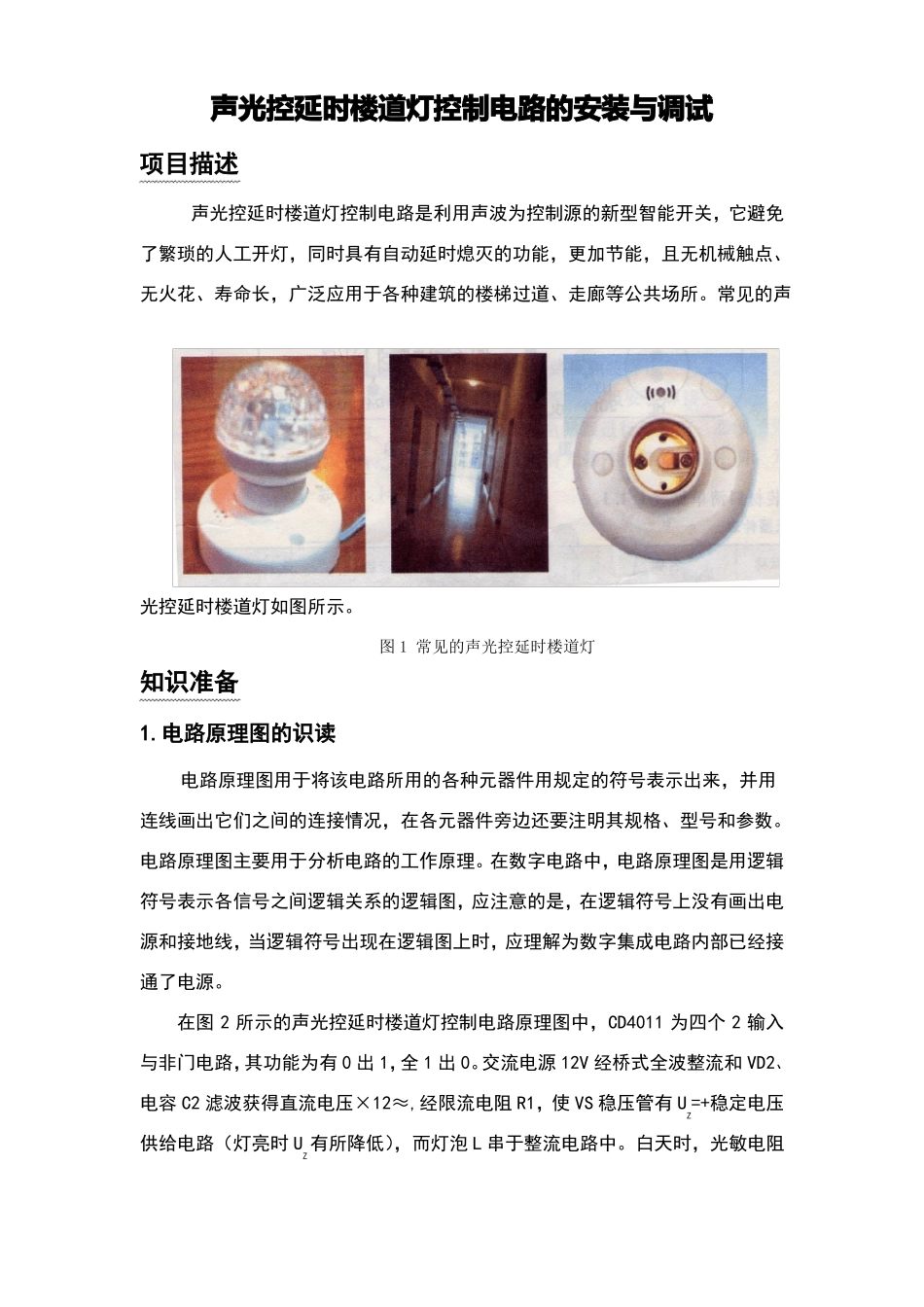

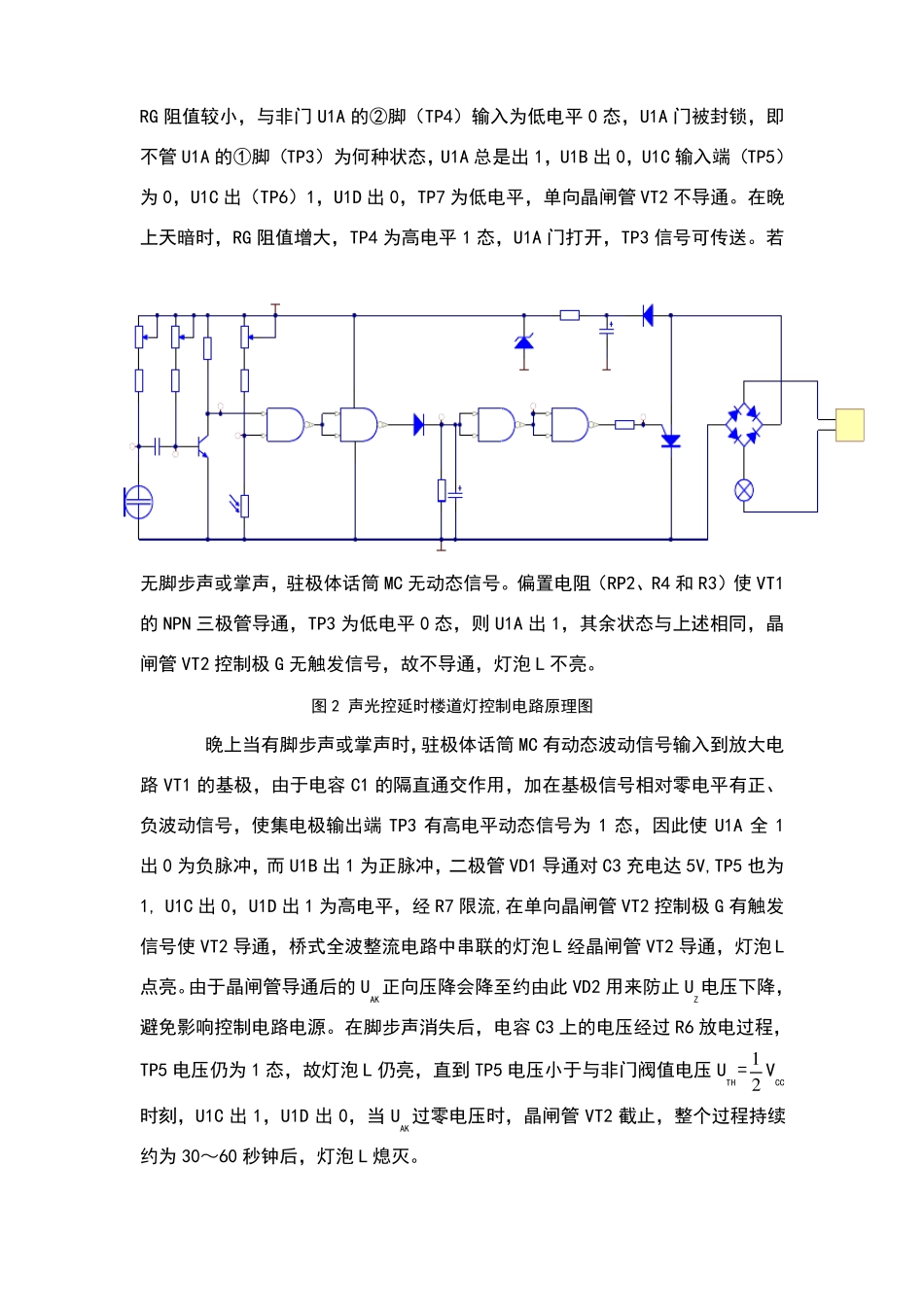

声光控延时楼道灯控制电路的安装与调试项目描述声光控延时楼道灯控制电路是利用声波为控制源的新型智能开关，它避免了繁琐的人工开灯，同时具有自动延时熄灭的功能，更加节能，且无机械触点、无火花、寿命长，广泛应用于各种建筑的楼梯过道、走廊等公共场所。常见的声光控延时楼道灯如图所示。图 1 常见的声光控延时楼道灯知识准备1.电路原理图的识读电路原理图用于将该电路所用的各种元器件用规定的符号表示出来，并用连线画出它们之间的连接情况，在各元器件旁边还要注明其规格、型号和参数。电路原理图主要用于分析电路的工作原理。在数字电路中，电路原理图是用逻辑符号表示各信号之间逻辑关系的逻辑图，应注意的是，在逻辑符号上没有画出电源和接地线，当逻辑符号出现在逻辑图上时，应理解为数字集成电路内部已经接通了电源。在图 2 所示的声光控延时楼道灯控制电路原理图中，CD4011 为四个 2 输入与非门电路，其功能为有 0 出 1，全 1 出 0。交流电源 12V 经桥式全波整流和 VD2、电容 C2 滤波获得直流电压×12≈,经限流电阻 R1，使 VS 稳压管有 UZ=+稳定电压供给电路（灯亮时 UZ有所降低），而灯泡 L 串于整流电路中。白天时，光敏电阻RG 阻值较小，与非门 U1A 的②脚（TP4）输入为低电平 0 态，U1A 门被封锁，即不管 U1A 的①脚（TP3）为何种状态，U1A 总是出 1，U1B 出 0，U1C 输入端（TP5）为 0，U1C 出（TP6）1，U1D 出 0，TP7 为低电平，单向晶闸管 VT2 不导通。在晚上天暗时，RG 阻值增大，TP4 为高电平 1 态，U1A 门打开，TP3 信号可传送。若无脚步声或掌声，驻极体话筒 MC 无动态信号。偏置电阻（RP2、R4 和 R3）使 VT1的 NPN 三极管导通，TP3 为低电平 0 态，则 U1A 出 1，其余状态与上述相同，晶闸管 VT2 控制极 G 无触发信号，故不导通，灯泡 L 不亮。图 2 声光控延时楼道灯控制电路原理图晚上当有脚步声或掌声时，驻极体话筒 MC 有动态波动信号输入到放大电路 VT1 的基极，由于电容 C1 的隔直通交作用，加在基极信号相对零电平有正、负波动信号，使集电极输出端 TP3 有高电平动态信号为 1 态，因此使 U1A 全 1出 0 为负脉冲，而 U1B 出 1 为正脉冲，二极管 VD1 导通对 C3 充电达 5V,TP5 也为1, U1C 出 0，U1D 出 1 为高电平，经 R7 限流,在单向晶闸管 VT2 控制极 G 有触发信号使 VT2 导通，桥式全波整流电路中...
