外墙石材干挂施工方案

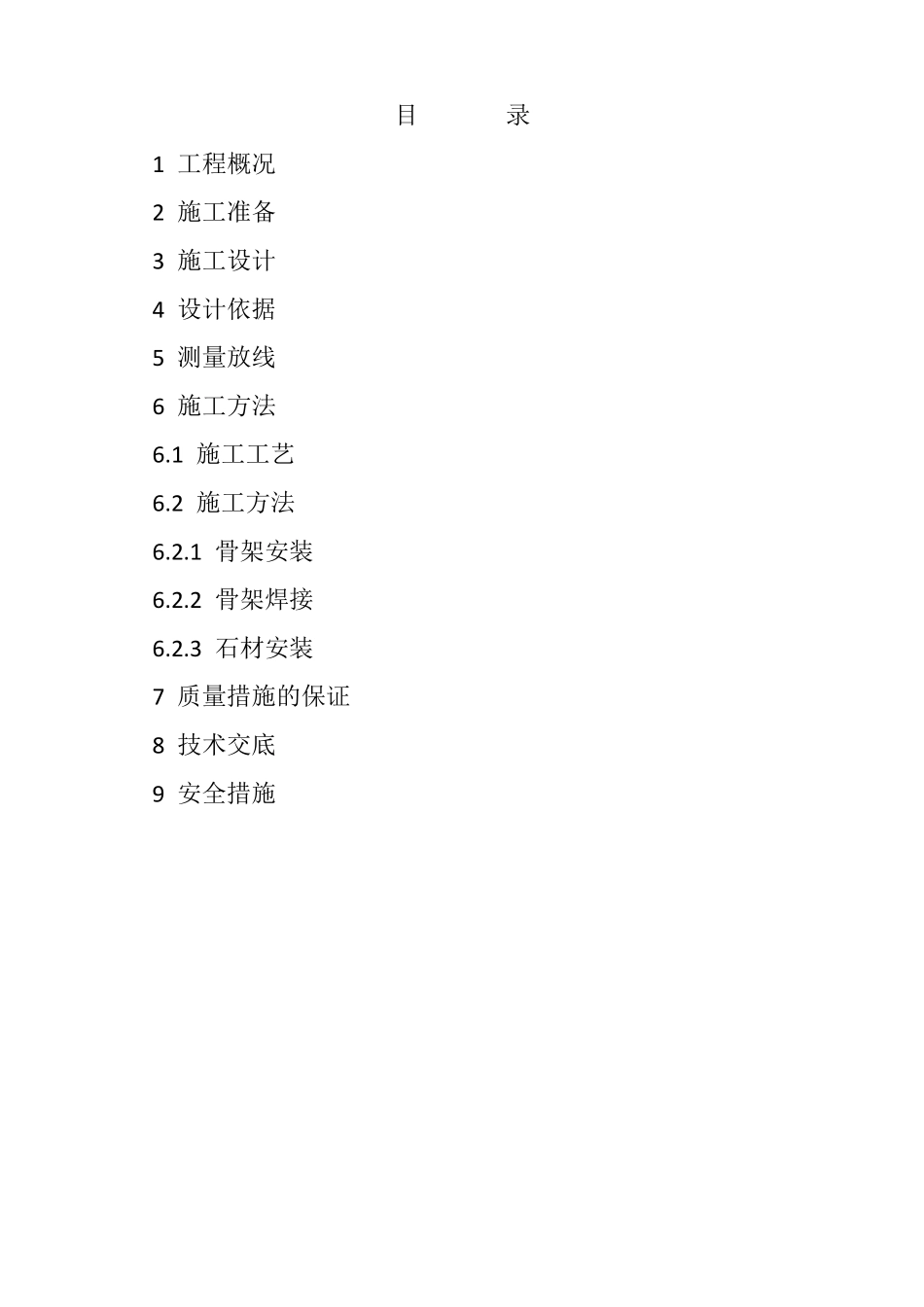

外墙石材干挂施工方案_第1页
1/9

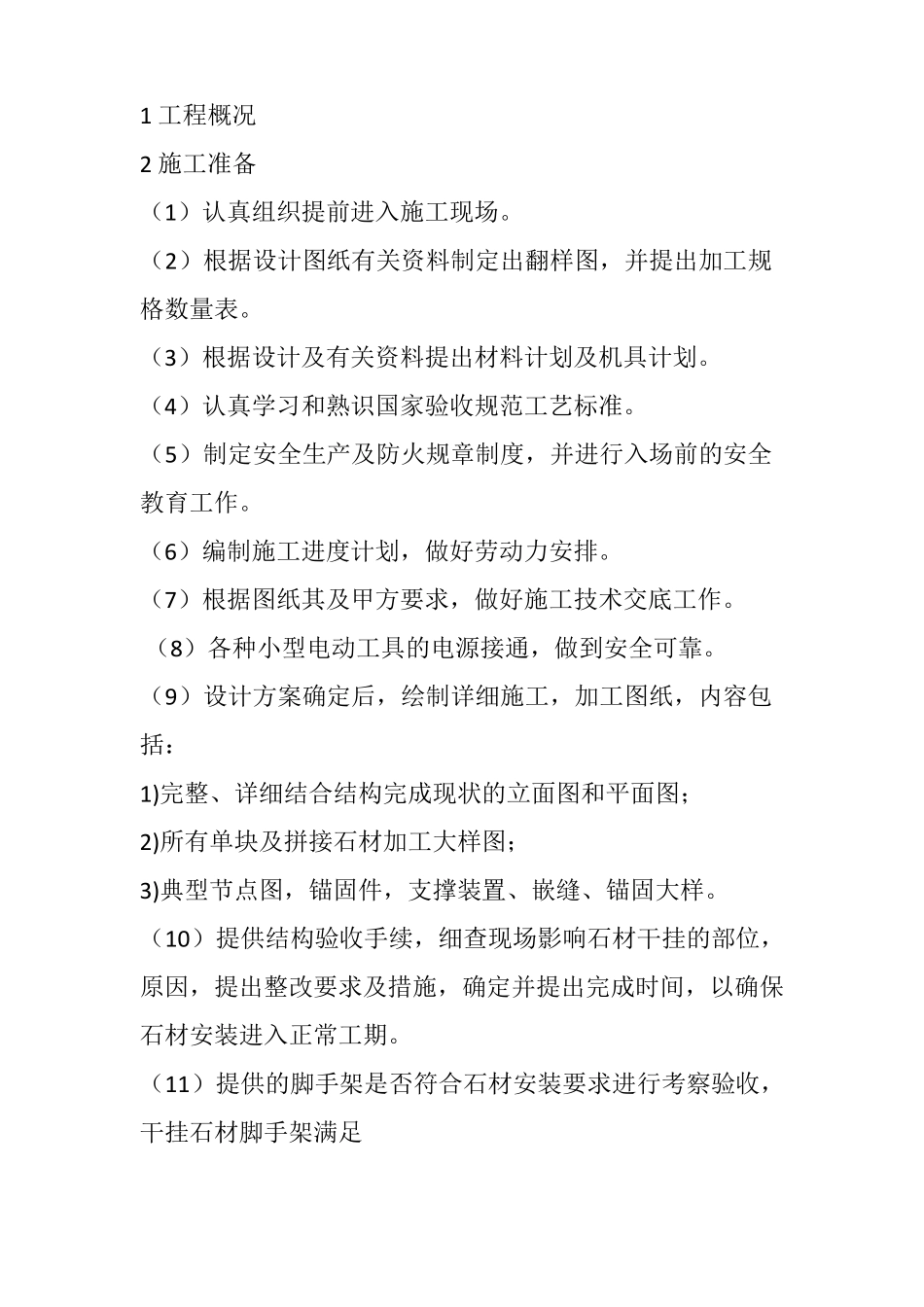

外墙石材干挂施工方案_第2页
2/9
外墙石材干挂施工方案_第3页
3/9
目录1 工程概况2 施工准备3 施工设计4 设计依据5 测量放线6 施工方法6.1 施工工艺6.2 施工方法6.2.1 骨架安装6.2.2 骨架焊接6.2.3 石材安装7 质量措施的保证8 技术交底9 安全措施1 工程概况2 施工准备(1)认真组织提前进入施工现场。(2)根据设计图纸有关资料制定出翻样图,并提出加工规格数量表。(3)根据设计及有关资料提出材料计划及机具计划。(4)认真学习和熟识国家验收规范工艺标准。(5)制定安全生产及防火规章制度,并进行入场前的安全教育工作。(6)编制施工进度计划,做好劳动力安排。(7)根据图纸其及甲方要求,做好施工技术交底工作。(8)各种小型电动工具的电源接通,做到安全可靠。(9)设计方案确定后,绘制详细施工,加工图纸,内容包括:1)完整、详细结合结构完成现状的立面图和平面图;2)所有单块及拼接石材加工大样图;3)典型节点图,锚固件,支撑装置、嵌缝、锚固大样。(10)提供结构验收手续,细查现场影响石材干挂的部位,原因,提出整改要求及措施,确定并提出完成时间,以确保石材安装进入正常工期。(11)提供的脚手架是否符合石材安装要求进行考察验收,干挂石材脚手架满足JGJ80-91 国家标准的安全技术规范,对不能满足安装使用要求的脚手架,体会粗符合规定的修正加固方案,限定满足施工作用的时间。(12)对符合设计要求的角钢型材,拟定货计划,不锈钢挂件以及镀锌胀管螺栓,依据图纸落实加工,确定第一批现场时间,石材,嵌缝材料落实有序供应的现场时间。(13)对现场石材及其材料存放地点进行安排,对现场切割、磨边、钻空机进行定位,为及时进入现场创造条件。(14)施工人员提前进驻现场,熟悉现场状态,做到安装心中有数,保证质量。 3 施工设计本工程设计为干挂 25mm 厚,花岗岩作外墙饰面,石材干挂主要采用在主体结构与石材之间焊接钢骨架方式,钢骨架焊接,主要是用 63×40×5 槽钢,作竖向主龙骨,用 L50×50×5 角钢做时平次龙骨,并根据石材竖向分格尺寸进行焊接,焊接时,焊缝长度不得小于焊接点周长的一半,厚度 H=5mm,钢材表面作冷镀锌防腐处理,石材安装时,相互间要留 6mm缝隙,缝隙要均匀一致,并用Φ8mm 炮沫条嵌缝,表面打胶791N 密封胶。 4 设计依据主要根据业主方要求,并参照业主方提供的有关资料和原设计图纸,结合《幕墙建筑规范》和《建筑构造通用图集》以及石材干挂的常规作法。 5 测量放线因主体结构质量不明确,为清除结构偏差对花岗岩干...
