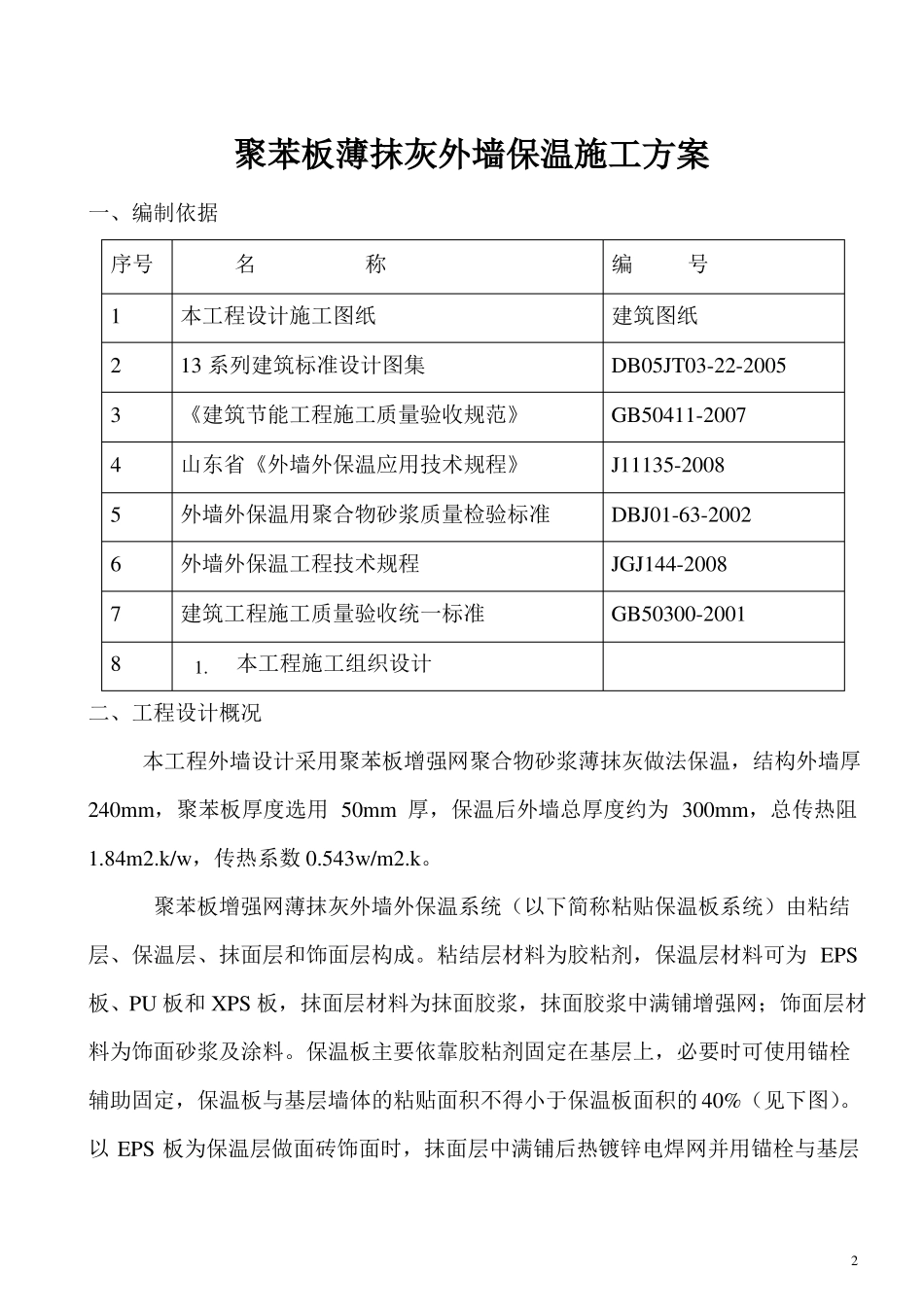

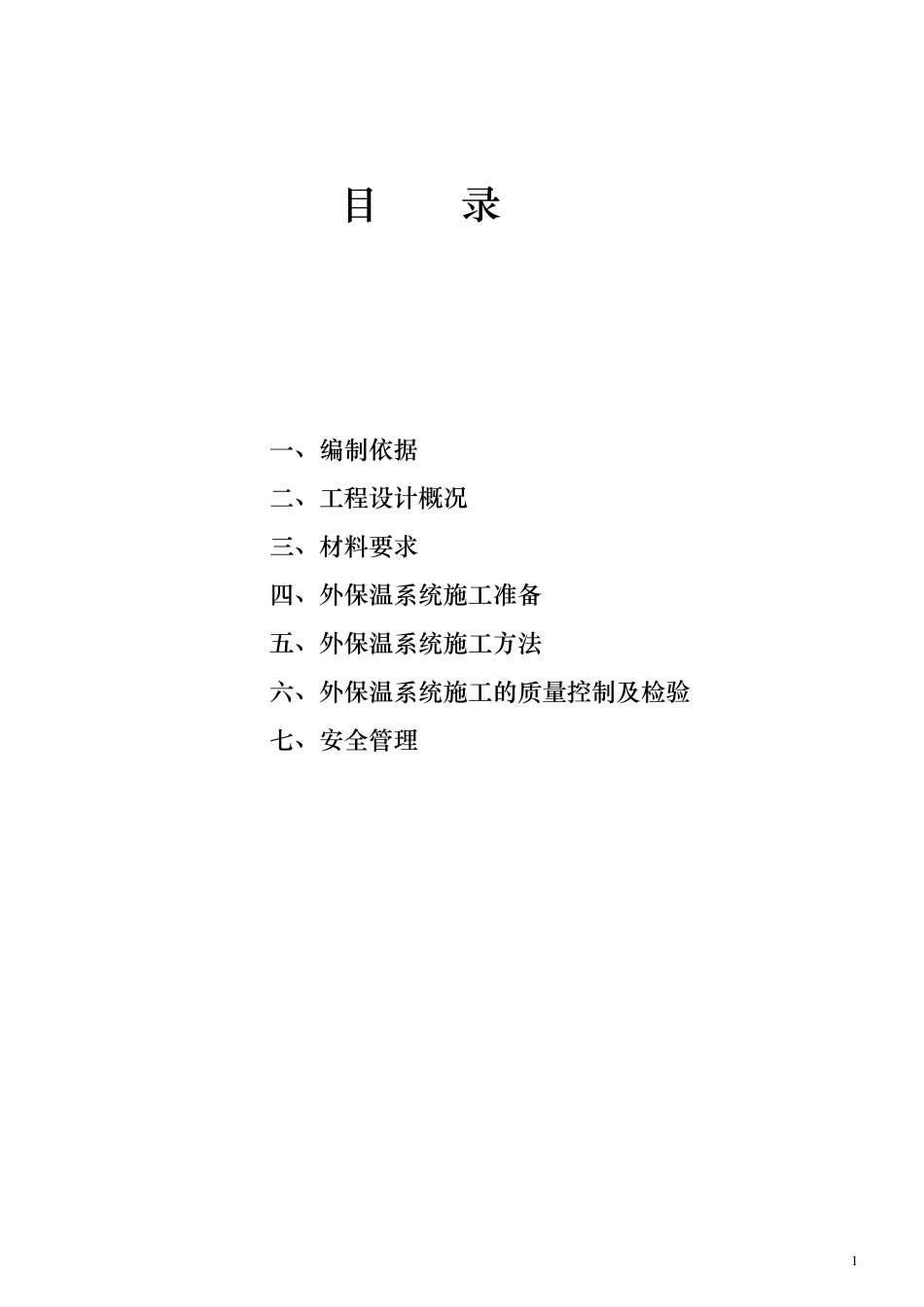

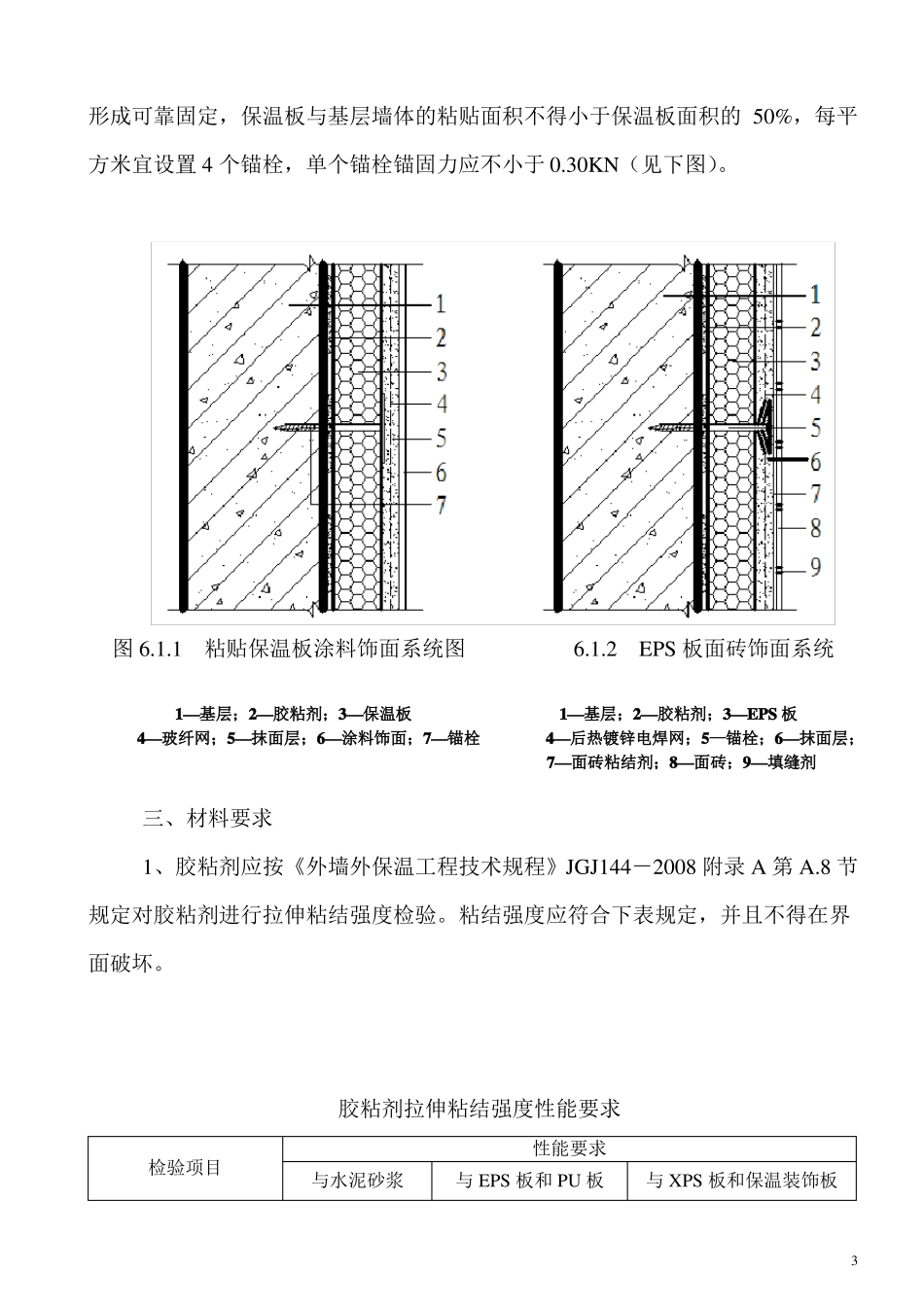

目录一、编制依据二、工程设计概况三、材料要求四、外保温系统施工准备五、外保温系统施工方法六、外保温系统施工的质量控制及检验七、安全管理1聚苯板薄抹灰外墙保温施工方案一、编制依据序号名称12345678本工程设计施工图纸13 系列建筑标准设计图集《建筑节能工程施工质量验收规范》山东省《外墙外保温应用技术规程》外墙外保温用聚合物砂浆质量检验标准外墙外保温工程技术规程建筑工程施工质量验收统一标准1.编号建筑图纸DB05JT03-22-2005GB50411-2007J11135-2008DBJ01-63-2002JGJ144-2008GB50300-2001本工程施工组织设计二、工程设计概况本工程外墙设计采用聚苯板增强网聚合物砂浆薄抹灰做法保温，结构外墙厚240mm，聚苯板厚度选用 50mm 厚，保温后外墙总厚度约为 300mm，总传热阻1.84m2.k/w，传热系数 0.543w/m2.k。聚苯板增强网薄抹灰外墙外保温系统（以下简称粘贴保温板系统）由粘结层、保温层、抹面层和饰面层构成。粘结层材料为胶粘剂，保温层材料可为 EPS板、PU 板和 XPS 板，抹面层材料为抹面胶浆，抹面胶浆中满铺增强网；饰面层材料为饰面砂浆及涂料。保温板主要依靠胶粘剂固定在基层上，必要时可使用锚栓辅助固定，保温板与基层墙体的粘贴面积不得小于保温板面积的 40%（见下图）。以 EPS 板为保温层做面砖饰面时，抹面层中满铺后热镀锌电焊网并用锚栓与基层2形成可靠固定，保温板与基层墙体的粘贴面积不得小于保温板面积的 50%，每平方米宜设置 4 个锚栓，单个锚栓锚固力应不小于 0.30KN（见下图）。图 6.1.1粘贴保温板涂料饰面系统图6.1.2EPS 板面砖饰面系统1—基层；2—胶粘剂；3—保温板1—基层；2—胶粘剂；3—EPS 板4—玻纤网；5—抹面层；6—涂料饰面；7—锚栓4—后热镀锌电焊网；5—锚栓；6—抹面层；7—面砖粘结剂；8—面砖；9—填缝剂三、材料要求1、胶粘剂应按《外墙外保温工程技术规程》JGJ144－2008 附录 A 第 A.8 节规定对胶粘剂进行拉伸粘结强度检验。粘结强度应符合下表规定，并且不得在界面破坏。胶粘剂拉伸粘结强度性能要求性能要求检验项目与水泥砂浆与 EPS 板和 PU 板与 XPS 板和保温装饰板3原强度拉伸粘结强度（MPa） 浸水后≥0.6≥0.4≥0.12≥0.4或保温板破坏2、抹面胶浆应按《外墙外保温工程技术规程》JGJ144－2008 附录 A 第 A.8节规定对抹面胶浆进行拉伸粘结强度检验。粘结强度应符合下表规定，并且不得在界面破坏。抹面胶浆拉伸粘结强度性能要求性能要求检验项目原强度...
