外电防护专项施工方案

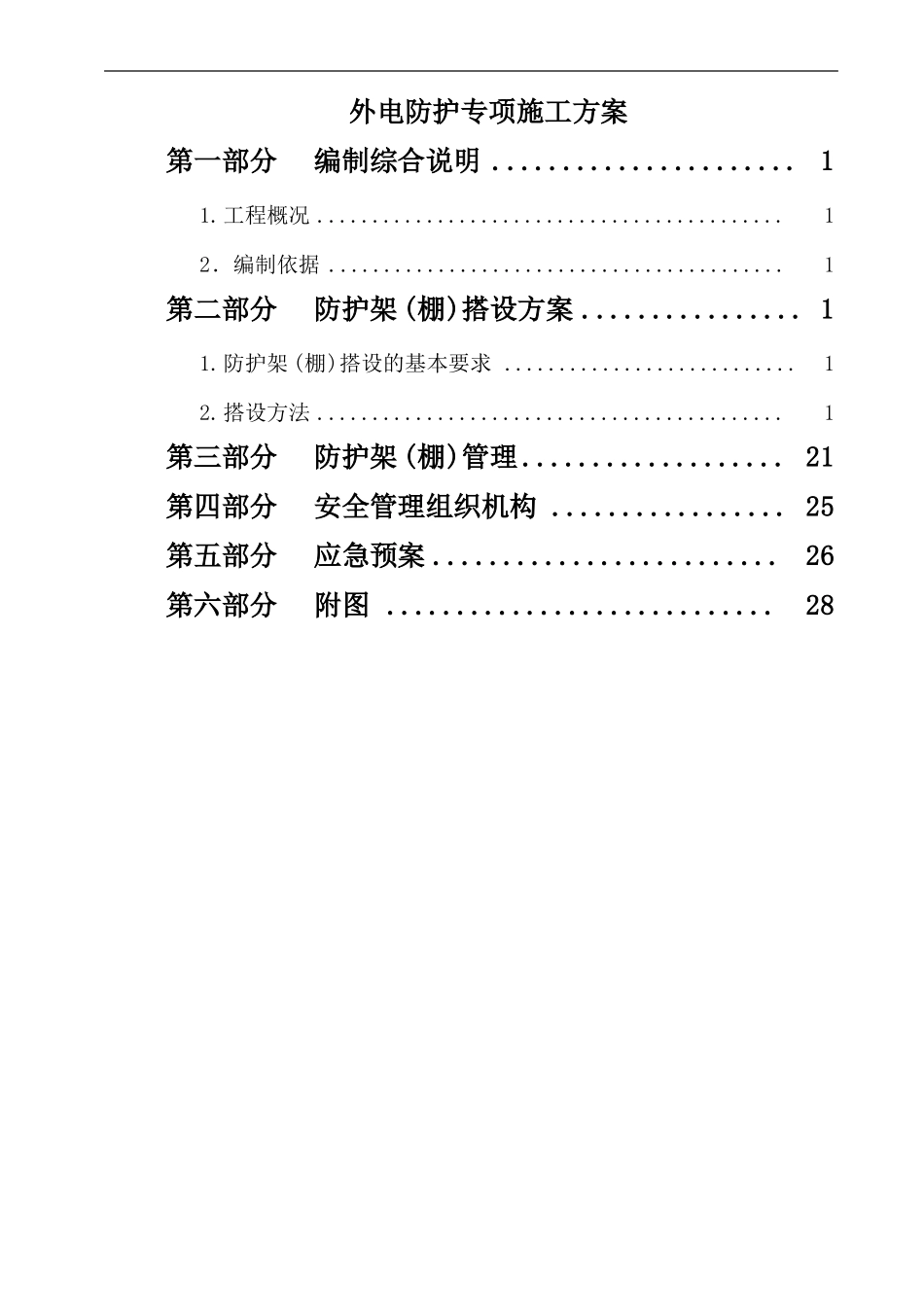

外电防护专项施工方案_第1页
1/30

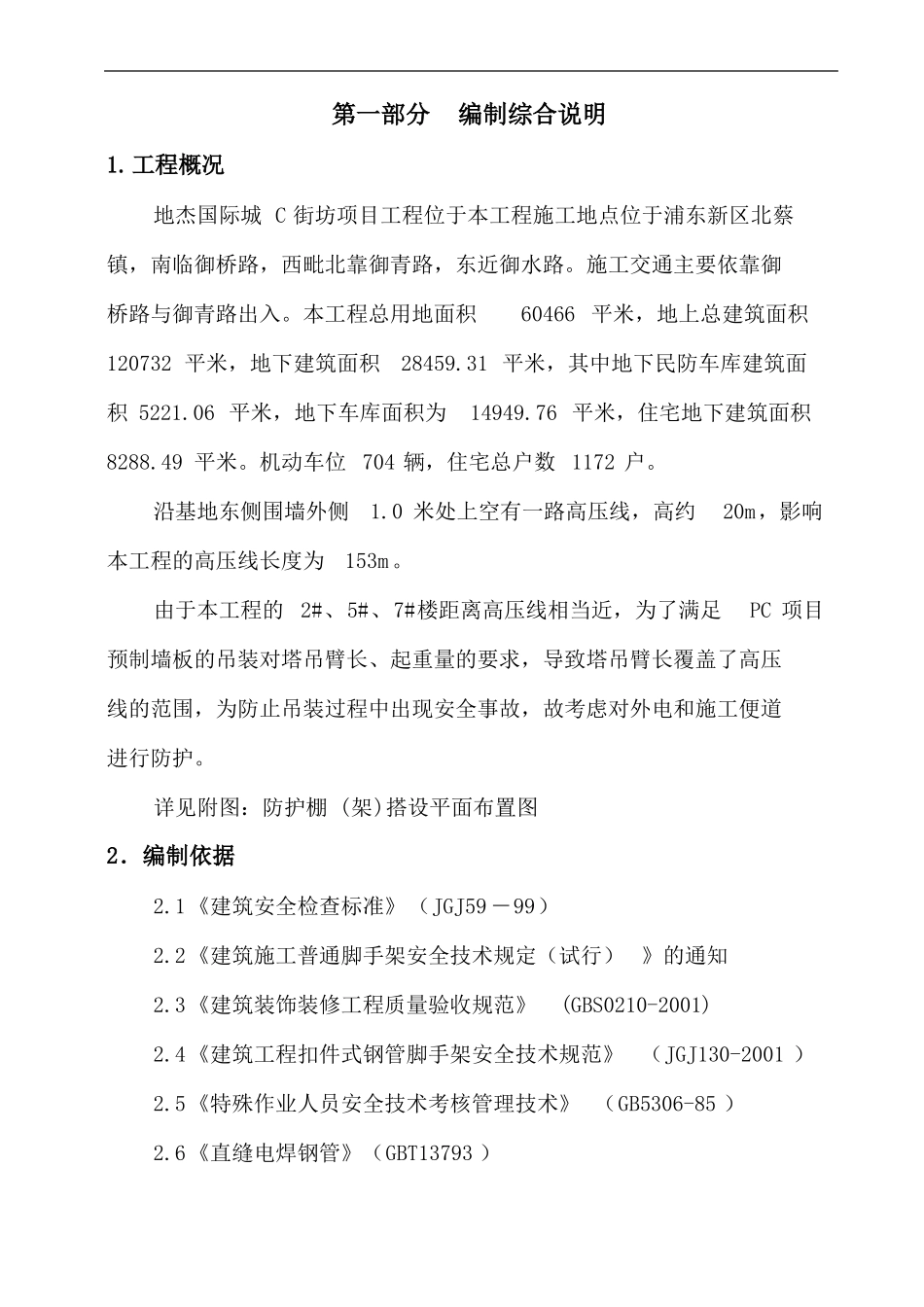

外电防护专项施工方案_第2页
2/30

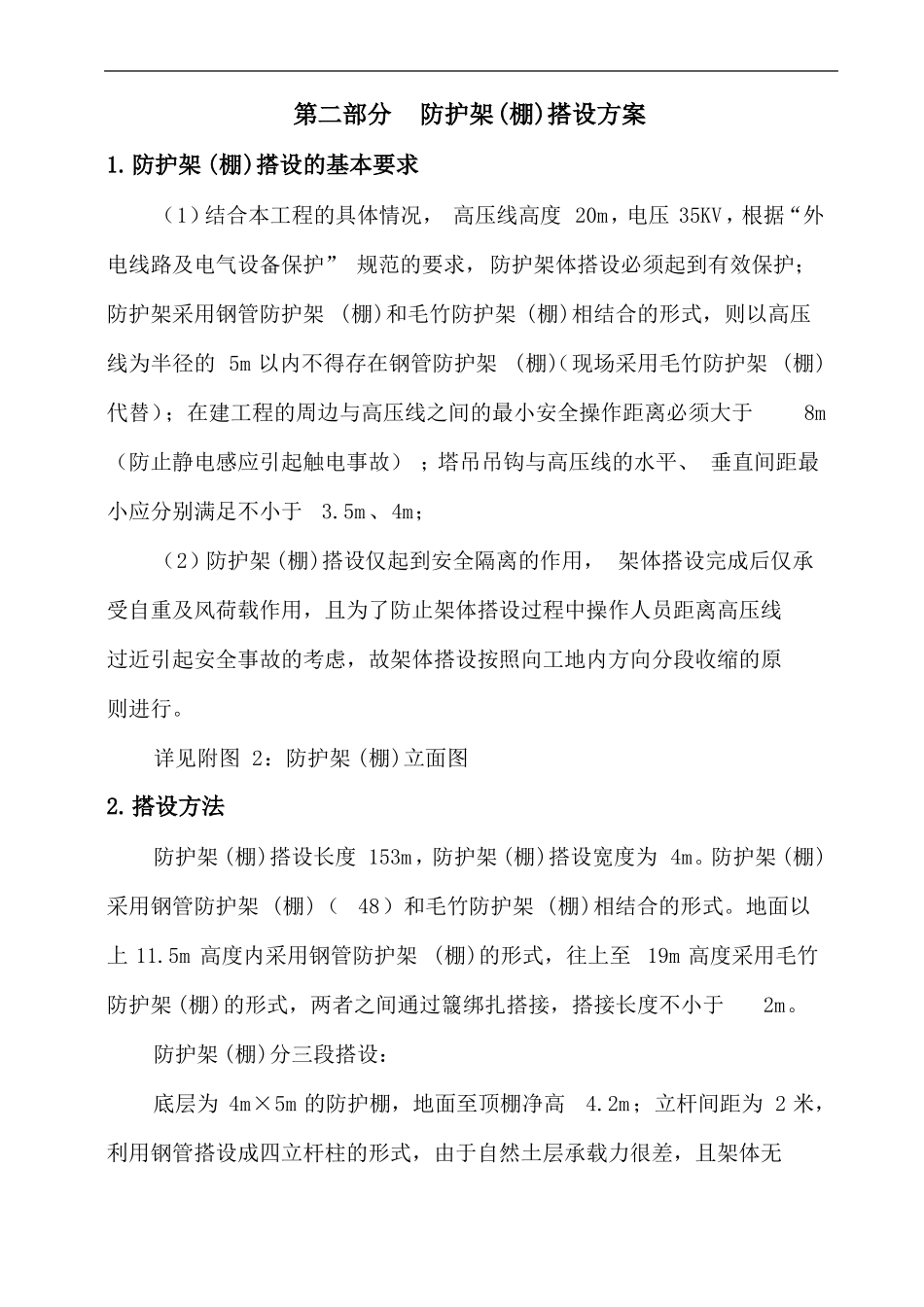

外电防护专项施工方案_第3页
3/30
外电防护专项施工方案第一部分编制综合说明 ...................... 11.工程概况 ...........................................12.编制依据 ..........................................1第二部分防护架 (棚)搭设方案 ................ 11.防护架 (棚)搭设的基本要求 ...........................12.搭设方法 ...........................................1第三部分防护架 (棚)管理................... 21第四部分安全管理组织机构 ................. 25第五部分应急预案 .........................26第六部分附图 ............................28第一部分编制综合说明1.工程概况地杰国际城 C 街坊项目工程位于本工程施工地点位于浦东新区北蔡镇,南临御桥路,西毗北靠御青路,东近御水路。施工交通主要依靠御桥路与御青路出入。本工程总用地面积60466 平米,地上总建筑面积120732 平米,地下建筑面积28459.31 平米,其中地下民防车库建筑面积 5221.06 平米,地下车库面积为14949.76 平米,住宅地下建筑面积8288.49 平米。机动车位 704 辆,住宅总户数 1172 户。沿基地东侧围墙外侧1.0 米处上空有一路高压线,高约20m,影响本工程的高压线长度为153m。由于本工程的 2#、5#、7#楼距离高压线相当近,为了满足PC 项目预制墙板的吊装对塔吊臂长、起重量的要求,导致塔吊臂长覆盖了高压线的范围,为防止吊装过程中出现安全事故,故考虑对外电和施工便道进行防护。详见附图:防护棚 (架)搭设平面布置图2.编制依据2.1《建筑安全检查标准》(JGJ59 -99)2.2《建筑施工普通脚手架安全技术规定(试行) 》的通知2.3《建筑装饰装修工程质量验收规范》(GBS0210-2001)2.4《建筑工程扣件式钢管脚手架安全技术规范》 (JGJ130-2001 )2.5《特殊作业人员安全技术考核管理技术》 (GB5306-85 )2.6《直缝电焊钢管》(GBT13793 )第二部分防护架(棚)搭设方案1.防护架 (棚)搭设的基本要求(1)结合本工程的具体情况, 高压线高度 20m,电压 35KV,根据“外电线路及电气设备保护” 规范的要求,防护架体搭设必须起到有效保护;防护架采用钢管防护架 (棚)和毛竹防护架 (棚)相结合的形式,则以高压线为半径的 5m 以内不得存在钢管防护架 (棚)(现场采用毛竹防护架 (棚)代替);在建工程的周边与高压线之间的最小安全操作距离必须大于8m(防止静电感应引起触电事故) ;塔吊吊钩与高压线的水平、 垂直间距最小应...
