外脚手架工程标准化实施图集

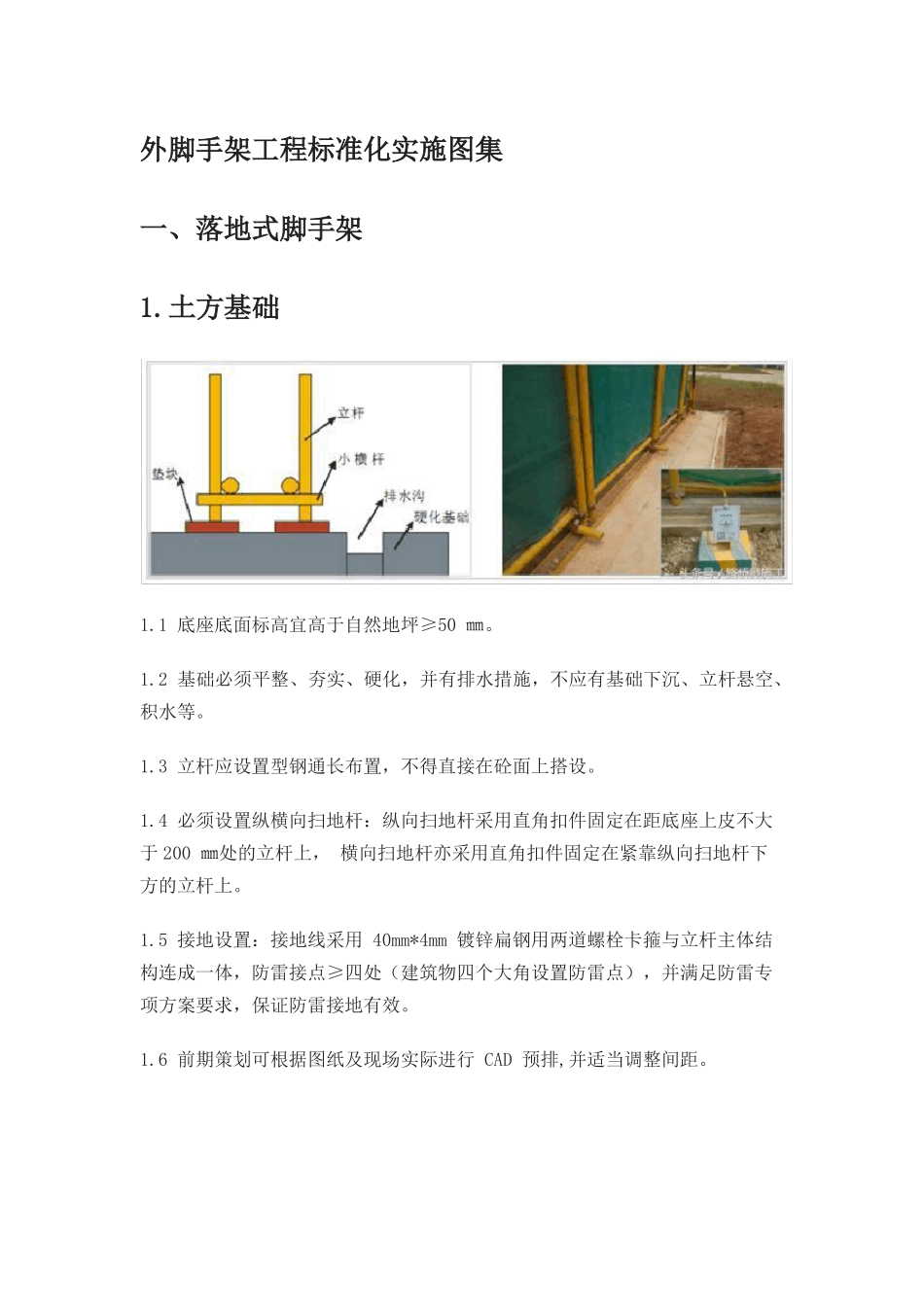

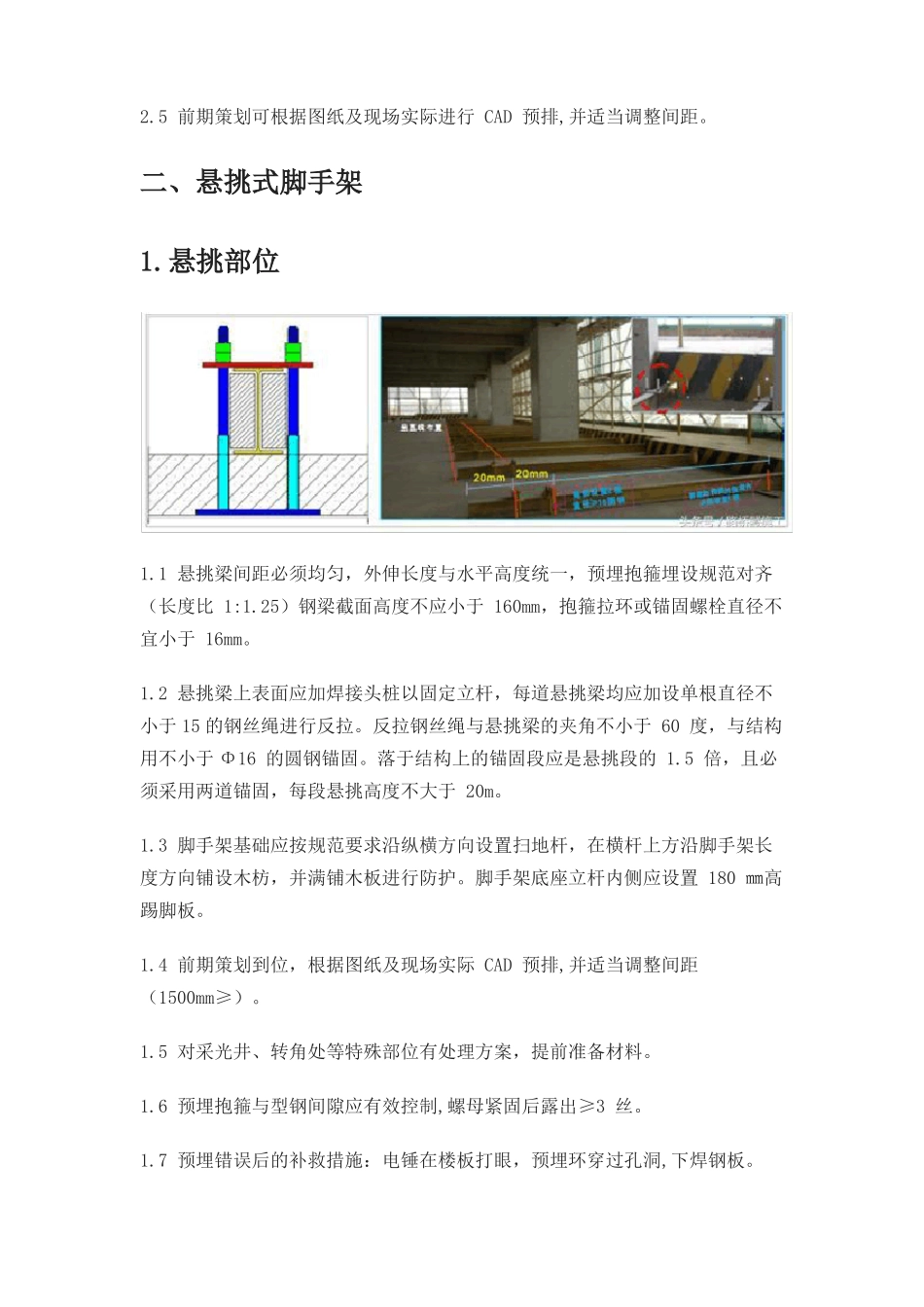

外脚手架工程标准化实施图集一、落地式脚手架1.土方基础1.1 底座底面标高宜高于自然地坪≥50 ㎜。1.2 基础必须平整、夯实、硬化，并有排水措施，不应有基础下沉、立杆悬空、积水等。1.3 立杆应设置型钢通长布置，不得直接在砼面上搭设。1.4 必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于 200 ㎜处的立杆上， 横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。1.5 接地设置：接地线采用 40mm*4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。1.6 前期策划可根据图纸及现场实际进行 CAD 预排,并适当调整间距。有条件的项目：绿化、隔离进行处理2.地下室顶板及屋面基础2.1 首步架体要求挂设安全网。2.2 立杆通长铺设型钢：16#槽钢、工字钢及 50mm 木板均可。2.3 必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于200 ㎜处的立杆上， 横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。2.4 接地设置：接地线采用 40mm*4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。2.5 前期策划可根据图纸及现场实际进行 CAD 预排,并适当调整间距。二、悬挑式脚手架1.悬挑部位1.1 悬挑梁间距必须均匀，外伸长度与水平高度统一，预埋抱箍埋设规范对齐（长度比 1:1.25）钢梁截面高度不应小于 160mm，抱箍拉环或锚固螺栓直径不宜小于 16mm。1.2 悬挑梁上表面应加焊接头桩以固定立杆，每道悬挑梁均应加设单根直径不小于 15 的钢丝绳进行反拉。反拉钢丝绳与悬挑梁的夹角不小于 60 度，与结构用不小于 Φ16 的圆钢锚固。落于结构上的锚固段应是悬挑段的 1.5 倍，且必须采用两道锚固，每段悬挑高度不大于 20m。1.3 脚手架基础应按规范要求沿纵横方向设置扫地杆，在横杆上方沿脚手架长度方向铺设木枋，并满铺木板进行防护。脚手架底座立杆内侧应设置 180 ㎜高踢脚板。1.4 前期策划到位，根据图纸及现场实际 CAD 预排,并适当调整间距（1500mm≥）。1.5 对采光井、转角处等特殊部位有处理方案，提前准备材料。1.6 预埋抱箍与型钢间隙应有效控制,螺母紧固后露出≥3 丝。1.7 预埋错误后的补救措施：电锤在楼板打眼，预埋环穿过孔洞,下焊钢板。2.压板形式2.1 抱箍...
