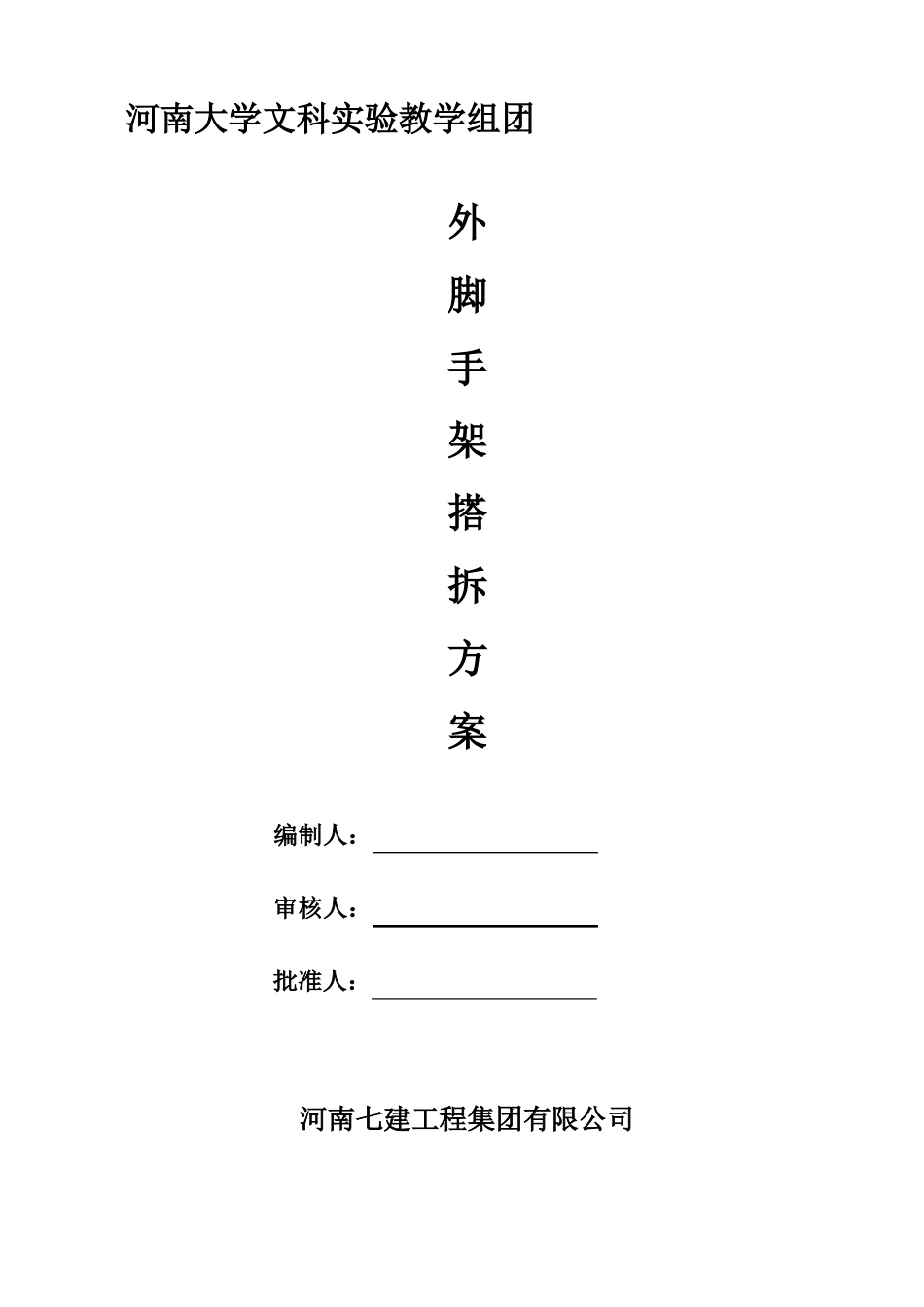

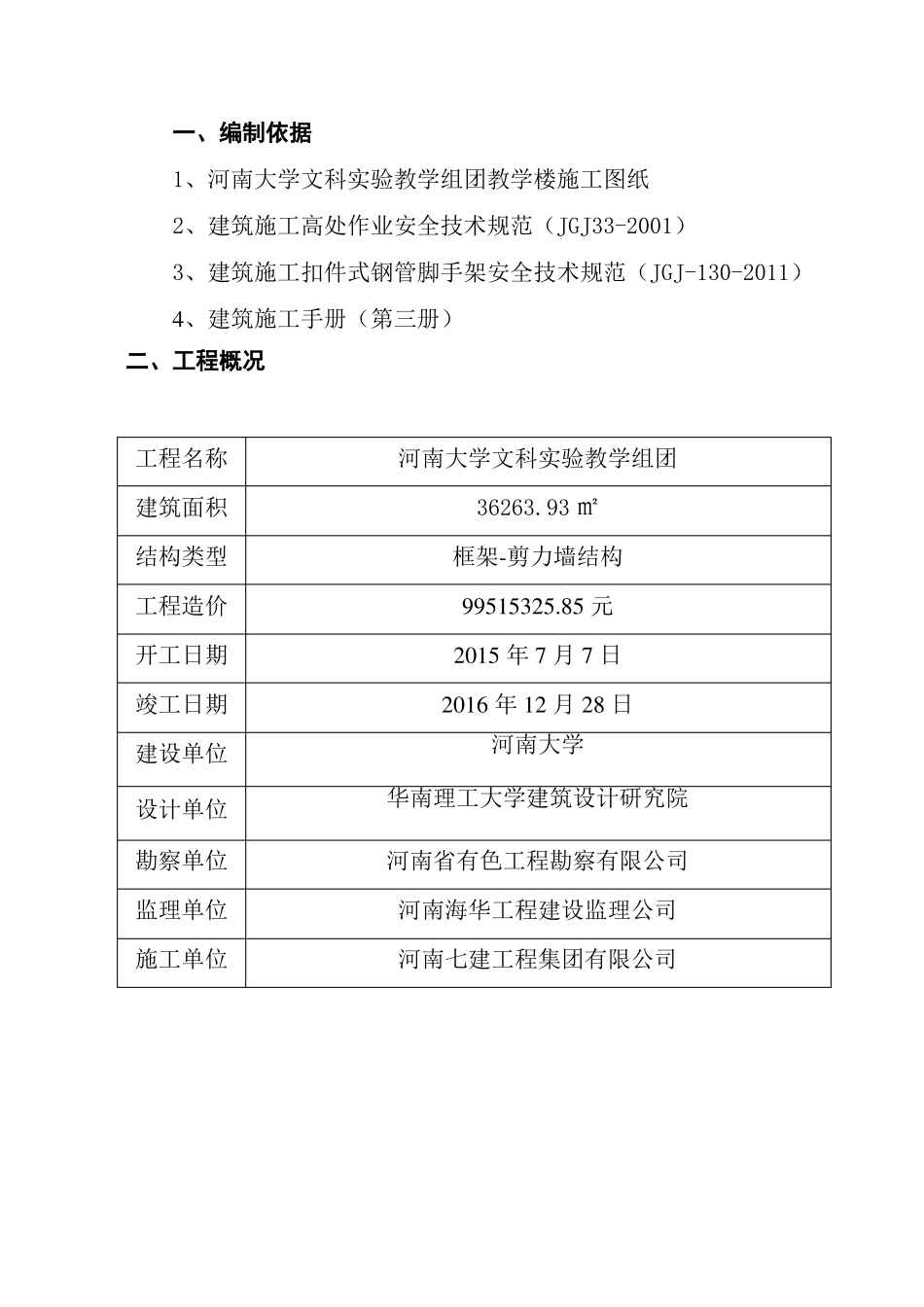

河南大学文科实验教学组团外脚手架搭拆方案编制人：审核人：批准人：河南七建工程集团有限公司目录1、编制依据2、工程概况3、脚手架总体设计方案4、脚手架的要求5、脚手架搭设6、脚手架的检查与验收7、脚手架的拆除8、安全措施9、脚手架计算书一、编制依据1、河南大学文科实验教学组团教学楼施工图纸2、建筑施工高处作业安全技术规范（JGJ33-2001）3、建筑施工扣件式钢管脚手架安全技术规范（JGJ-130-2011）4、建筑施工手册（第三册）二、工程概况工程名称建筑面积结构类型工程造价开工日期竣工日期建设单位设计单位勘察单位监理单位施工单位河南大学文科实验教学组团36263.93 ㎡框架-剪力墙结构99515325.85 元2015 年 7 月 7 日2016 年 12 月 28 日河南大学华南理工大学建筑设计研究院河南省有色工程勘察有限公司河南海华工程建设监理公司河南七建工程集团有限公司工程简介：本工程位于河南省郑州市郑东新区龙子湖高校园区的东北部 ,建筑的主要功能为教学楼 。本工程分为北、中、南 3 个组团 ，本次施工中、南两个组团 。南组团：建筑面积 23747.48 ㎡。本工程为框架-剪力墙结构，地上 4 层。中组团：建筑面积 12516.45 ㎡。本工程为框架-剪力墙结构，地上 4 层（局部 5 层），半地下室 1 层，地下 1 层。总面积为 36263.93 ㎡。本工程首层层高 5.2m（南、北组团），4.2m（中组团），一般层高 4.2m，地面以上 4-5 层，结构总高度 19.45m（南、北组团），23.95m（中组团）。使用年限为 50 年。现场室外地坪相对高程为-0.75M，外脚手架直接从室外自然面开始搭设。三、脚手架总体设计方案1、根据工期综合各方面的考虑，经讨论、对比、分析后确定本工程外防护架采用Φ48×3.5 钢管搭设四排脚手架，沿建筑物外围封闭搭设，结构施工阶段作为外防护架又作为屋檐支撑体系，装饰阶段作为外装饰脚手架。2、考虑到建设单位对工期的要求及架子作为支撑体系架体的整体性，即四排脚手架同时搭设。主杆横距 1.3m，纵距 1.0m，步距 1.5m，每层二步架为 1.6m，脚手架内排立杆离墙距离为 0.4m。脚手架外侧搭设剪刀撑。3、脚手架搭设平面布置如下图：四、脚手架的要求1、脚手架的钢管采用Φ48×3.5 焊接钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定，钢管的检查应符合下列规定：1）应有产品质量合格证；2）质量检验报告；3）钢管表面应平直光滑，不应有裂缝、分层、错位、毛刺、...
