大体积混凝土施工方案技术交底

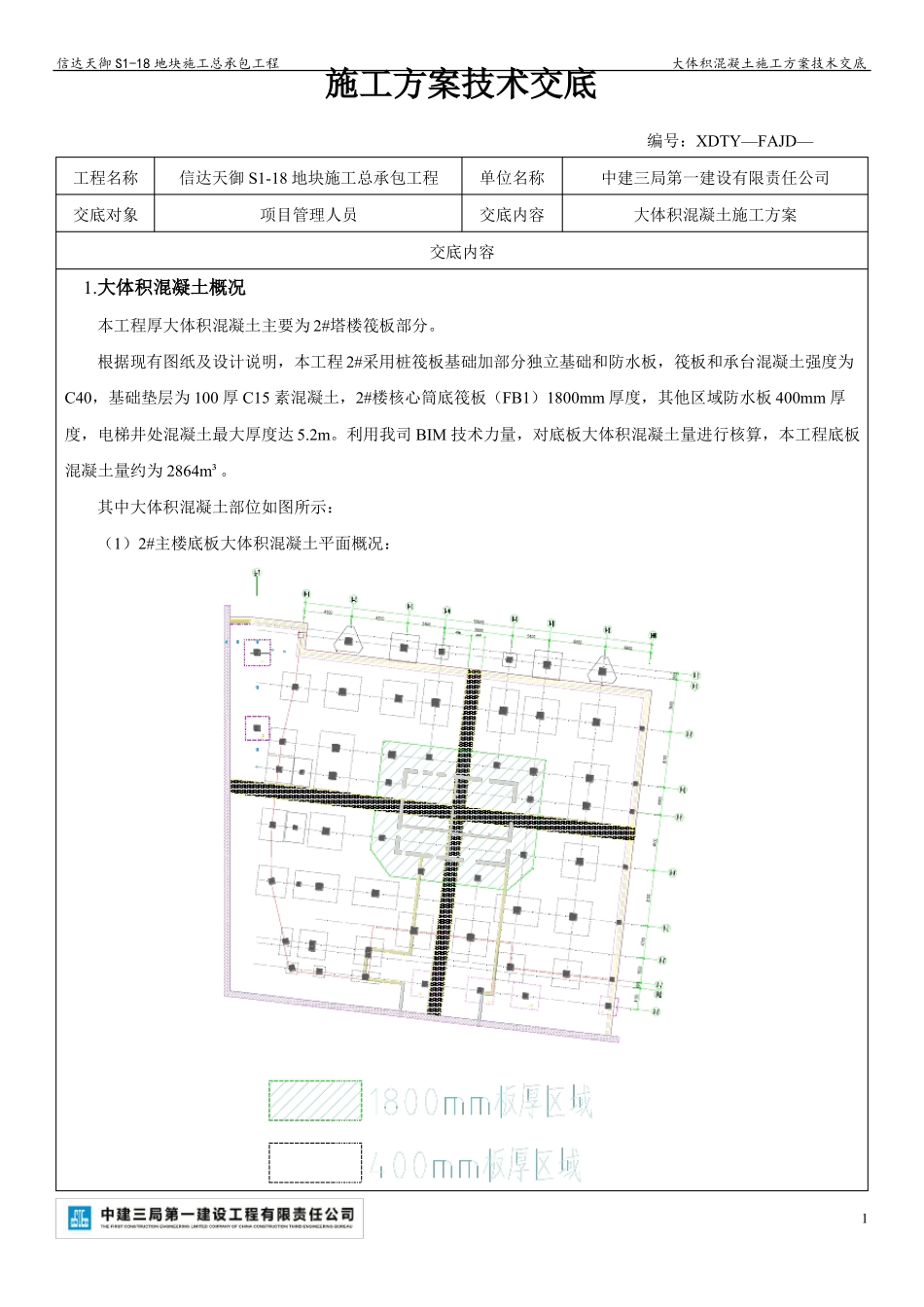

信达天御 S1-18 地块施工总承包工程大体积混凝土施工方案技术交底施工方案技术交底编号：XDTY—FAJD—工程名称交底对象信达天御 S1-18 地块施工总承包工程项目管理人员单位名称交底内容交底内容中建三局第一建设有限责任公司大体积混凝土施工方案1.大体积混凝土概况本工程厚大体积混凝土主要为 2#塔楼筏板部分。根据现有图纸及设计说明，本工程 2#采用桩筏板基础加部分独立基础和防水板，筏板和承台混凝土强度为C40，基础垫层为 100 厚 C15 素混凝土，2#楼核心筒底筏板（FB1）1800mm 厚度，其他区域防水板 400mm 厚度，电梯井处混凝土最大厚度达 5.2m。利用我司 BIM 技术力量，对底板大体积混凝土量进行核算，本工程底板混凝土量约为 2864m³。其中大体积混凝土部位如图所示：（1）2#主楼底板大体积混凝土平面概况：1信达天御 S1-18 地块施工总承包工程大体积混凝土施工方案技术交底2.施工部署（1）施工部署原则原则一：确保混凝土施工质量。原则二：充分考虑结构设计特点，合理组织安排施工区段划分及确定施工流向。原则三：结合现场平面布置情况，合理安排泵管布置及交通组织。（2）施工部署总体思路本工程大体积混凝土均采用商品混凝土，重点对单次混凝土浇筑量大的各构件进行温度控制，保证混凝土连续浇筑，以避免产生冷缝，确保施工质量。信达·天御 S118 地块底板面积约为 3000 ㎡，核心筒区域底板厚度为 1800mm，其他区域为 400mm，局部（电梯井和集水井）厚度达到 5.2m，混凝土浇筑方量大，局部高差大，集水井、电梯井深度深，浇筑难度大。根据图纸和现场情况，将底板大体积混凝土竖向分层、平面上分段顺序浇筑。在竖向（大体积混凝土截面上），为避免电梯井、集水井模板在混凝土浇筑过程中出现上浮、倾斜等质量问题，分为两个步骤组织浇筑：第一步先浇筑电梯井、集水井所在区域(核心筒区域)，浇筑至电梯井和集水井底板顶标高，采用 4 台泵车（拖泵+汽车泵）。核心筒浇筑示意图第二步从大部分区域底板底浇筑至底板完成面，采用4 台泵车（拖泵+汽车泵，调整泵管布置），为了防止冷缝，按示意图流向进行分层浇筑。2信达天御 S1-18 地块施工总承包工程大体积混凝土施工方案技术交底核心筒区域外筏板浇筑现场混凝土运输车将停靠在宏村路道路两侧，事先做好警戒线工作，并安排专人进行现场指挥。（3）施工流程3.施工准备（1）大体积混凝土设计要求筏板和承台混凝土强度为 C40，抗渗等级为 P8。3信达天御 S1-1...
