大坝悬浇牛腿施工工法

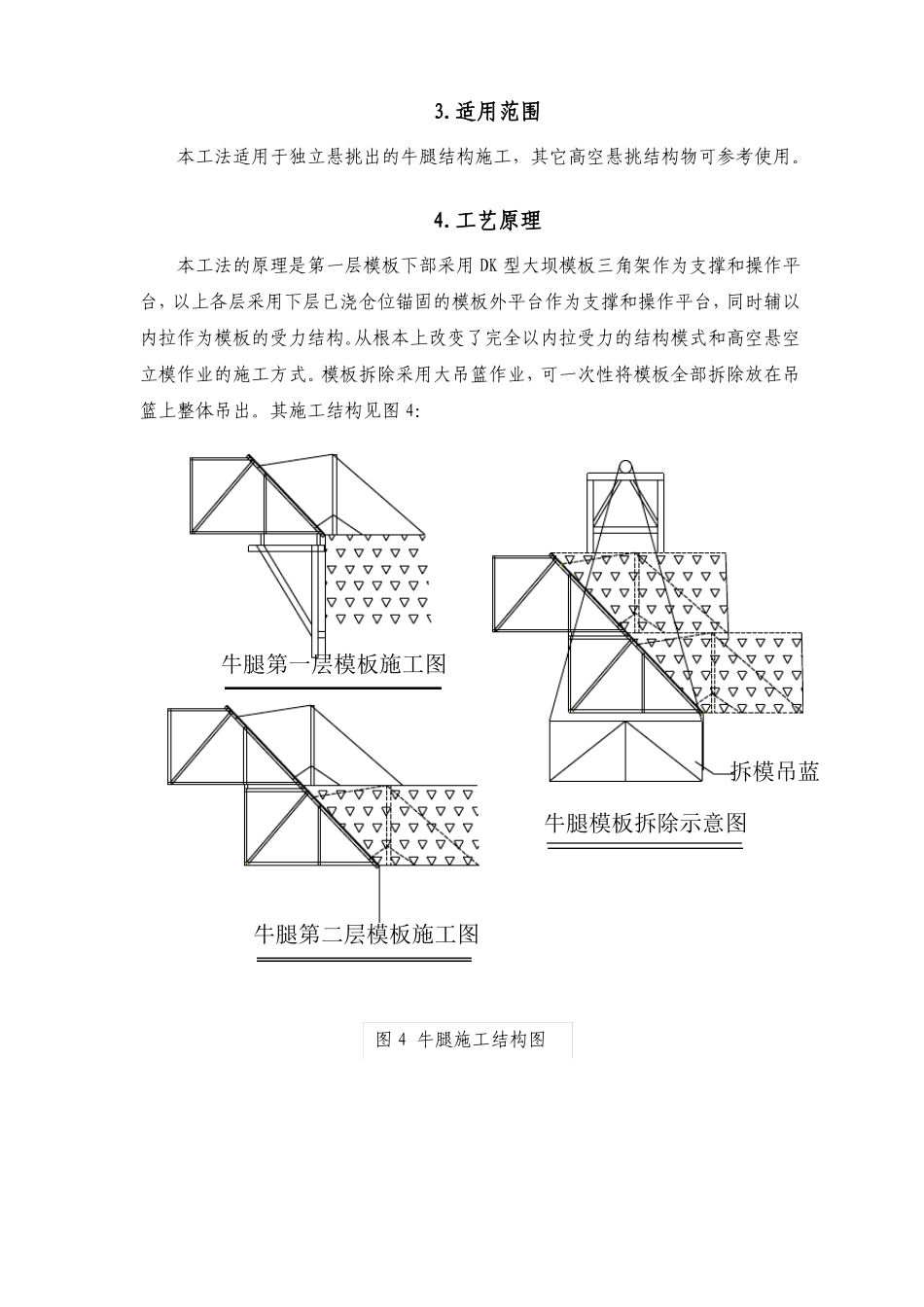

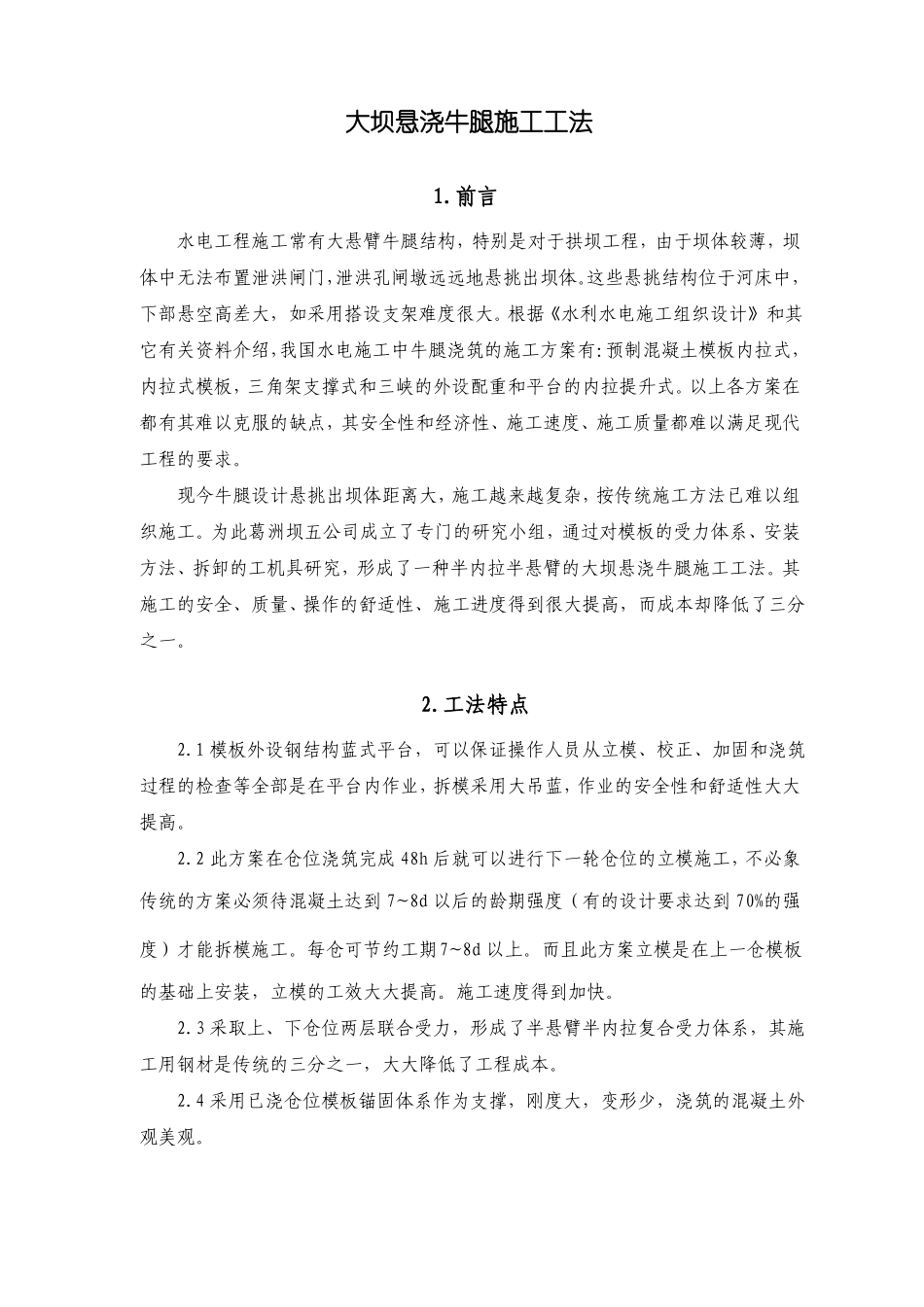

大坝悬浇牛腿施工工法1.前言水电工程施工常有大悬臂牛腿结构，特别是对于拱坝工程，由于坝体较薄，坝体中无法布臵泄洪闸门，泄洪孔闸墩远远地悬挑出坝体。这些悬挑结构位于河床中，下部悬空高差大，如采用搭设支架难度很大。根据《水利水电施工组织设计》和其它有关资料介绍，我国水电施工中牛腿浇筑的施工方案有：预制混凝土模板内拉式，内拉式模板，三角架支撑式和三峡的外设配重和平台的内拉提升式。以上各方案在都有其难以克服的缺点，其安全性和经济性、施工速度、施工质量都难以满足现代工程的要求。现今牛腿设计悬挑出坝体距离大，施工越来越复杂，按传统施工方法已难以组织施工。为此葛洲坝五公司成立了专门的研究小组，通过对模板的受力体系、安装方法、拆卸的工机具研究，形成了一种半内拉半悬臂的大坝悬浇牛腿施工工法。其施工的安全、质量、操作的舒适性、施工进度得到很大提高，而成本却降低了三分之一。2.工法特点2.1 模板外设钢结构蓝式平台，可以保证操作人员从立模、校正、加固和浇筑过程的检查等全部是在平台内作业，拆模采用大吊蓝，作业的安全性和舒适性大大提高。2.2 此方案在仓位浇筑完成 48h 后就可以进行下一轮仓位的立模施工，不必象传统的方案必须待混凝土达到 7~8d 以后的龄期强度（有的设计要求达到 70%的强度）才能拆模施工。每仓可节约工期7~8d 以上。而且此方案立模是在上一仓模板的基础上安装，立模的工效大大提高。施工速度得到加快。2.3 采取上、下仓位两层联合受力，形成了半悬臂半内拉复合受力体系，其施工用钢材是传统的三分之一，大大降低了工程成本。2.4 采用已浇仓位模板锚固体系作为支撑，刚度大，变形少，浇筑的混凝土外观美观。3.适用范围本工法适用于独立悬挑出的牛腿结构施工，其它高空悬挑结构物可参考使用。4.工艺原理本工法的原理是第一层模板下部采用 DK 型大坝模板三角架作为支撑和操作平台，以上各层采用下层已浇仓位锚固的模板外平台作为支撑和操作平台，同时辅以内拉作为模板的受力结构。从根本上改变了完全以内拉受力的结构模式和高空悬空立模作业的施工方式。模板拆除采用大吊篮作业，可一次性将模板全部拆除放在吊篮上整体吊出。其施工结构见图 4：牛腿第一层模板施工图拆模吊蓝牛腿模板拆除示意图牛腿第二层模板施工图图 4 牛腿施工结构图5.施工工艺流程与操作要点5.1 施工工艺流程施工准备施工第一层施工第二层施工拆除下层模板翻至上层立模循环拆除下层模板上翻施工直...
