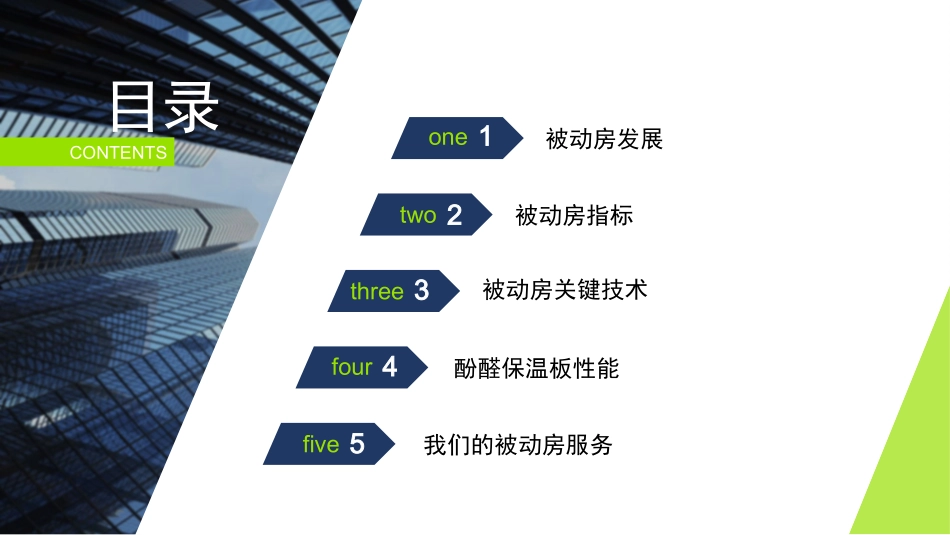

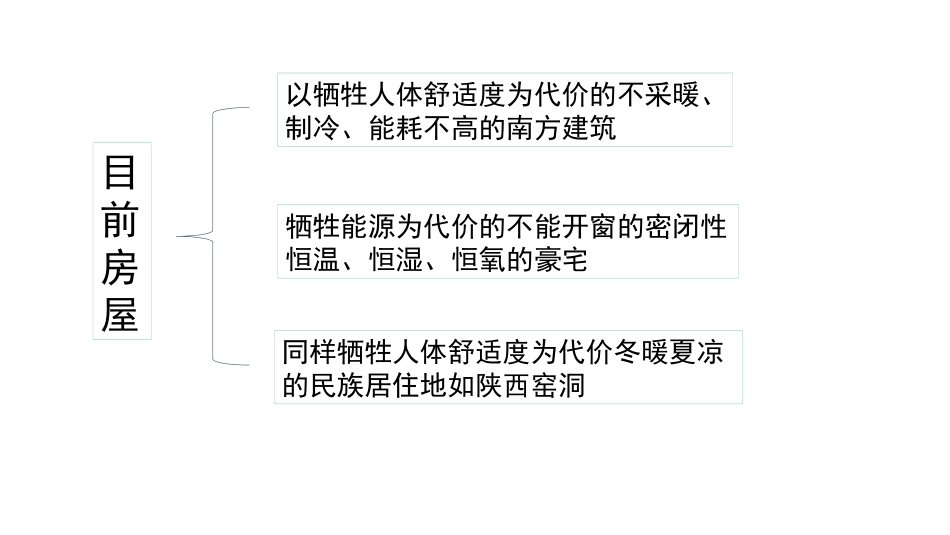

被动房技术介绍福建天利高新材料有限公司2017.1.3目录CONTENTS1one2two3three4four5five被动房发展被动房指标被动房关键技术酚醛保温板性能我们的被动房服务目前房屋以牺牲人体舒适度为代价的不采暖、制冷、能耗不高的南方建筑牺牲能源为代价的不能开窗的密闭性恒温、恒湿、恒氧的豪宅同样牺牲人体舒适度为代价冬暖夏凉的民族居住地如陕西窑洞舒适：恒温恒湿恒氧低能耗与现行建筑节能区别：我国建筑节能标准：30%→50%→65%→75%被动房：折算成国内标准，建筑节能率约为92%被动式建筑并不是一种能耗标准，而是一种兼顾效能和最佳舒适度的解决方案。什么是被动房（PassiveHouse）？•被动房，也叫被动式超低能耗绿色建筑，起源于德国，是国际认可的一种集高舒适度、低能耗、经济性于一体的节能建筑技术。•其主要原理是通过最大程度减少建筑物的热量损失，以至于几乎不需要采取主动采暖或制冷措施，主要通过节能设计及依靠自身优越的保温性能及气密性，从建筑技术层面综合利用建筑物可获取的所有自然得热方式（包括太阳、照明、人体、电器散热等），实现维持室温20摄氏度以上且保持室内空间高舒适度。被动房基本原理最古老的被动式建筑-窑洞、土楼-（借鉴保温隔热）窑洞冬暖夏凉，是因为它保温性能好。窑洞挖在山坡上，因此它的"屋顶"和"墙壁"都相当厚。人们挖窑洞时，都选择土质比较坚硬的地方，这种厚而坚硬的"墙壁"很不容易传热。所以，窑洞的顶和壁既不能直接从大气中吸热，也不能直接向大气中散热，只有窑洞口直接和外界接触。因此，窑洞里的气温变化总是落后于外界的气温变化，而且温差变化不大。现代被动房起源世界上第一栋真正意义的被动房在1991年由费斯特博士建造于德国的达姆施塔特1996年，WolfgangFeist博士在德国达姆施塔特创建了被动式房屋研究所(PassiveHouseInstitute,PHI)，该研究所是目前被动房研究最权威的机构之一。欧盟最新规定：2020年欧盟27个国家将全部采用被动房标准建设，所有新建房屋如不能达到被动式建筑标准，将不予发放开工建设许可证。在欧洲，超低能耗的被动式房屋正以每年8%的速度递增。中国：官方：住房城乡建设部科技发展促进中心各地公布一些激励政策民间：房企配套企业热门发展趋势酚醛板可以发挥优势被动房效果要求-恒温、恒湿、恒氧被动房传热系数与厚度石墨聚苯板：U=λ(导热系数)/d(厚度)=0.033/0.25=0.132如果换成酚醛板：酚醛保温板：d(厚度)=λ(导热系数)/U=0.025/0.132=0.189m即189mm厚250mm石墨聚苯板→189mm酚醛保温板施工-外墙保温施工-外墙保温施工-外墙保温勒脚处理屋面女儿墙地下室地下室门密封隔热窗户玻璃窗框窗户的安装断热窗户的安装密封窗户的安装密封窗户的安装新风系统新风系统新风系统新风系统密封细节鼓风门测试断热细节阳台阳台遮阳热成像新能源、技术的利用混凝土楼板（埋管）制冷、生物质能、相变储能等工程案例发展夏热冬暖地区与酚醛保温板酚醛保温板与被动房及夏热冬暖地区夏热冬暖地区被动房白天制冷/晚上通风散热(非稳态热传导)较慢的热传递速度（低扩散系数）较厚的保温层良好的尺寸稳定性较好的防火性能高性能酚醛泡沫保温板较低的导热系数厚度薄，更经济否则墙面开裂，耐久性→→→→→→→热固性，炭化不蔓延室温更稳定酚醛保温板性能介绍1良好的尺寸稳定性酚醛泡沫属于热固性材料，无论在高低温（使用温度-250~150℃℃），还是长期使用后，尺寸稳定性都非常好。这点在外墙保温，尤其是薄抹灰系统中，显得尤为重要。如果保温板尺寸稳定性不好，容易造成表面聚合物砂浆开裂以及保温板与聚合物砂浆脱层，最终导致外墙保温层脱落或屋面开裂渗水。酚醛泡沫保温板的尺寸稳定性明显优于挤塑板、聚氨酯等材料。（某既有建筑改造项目使用复合聚氨酯板情况）酚醛保温板性能介绍2优异的防火性能酚醛泡沫生产时无需添加任何阻燃剂，氧指数大于40，高于一般的有机泡沫保温隔热材料。酚醛泡沫良好的防火性能表现在两方面：一是遇火不燃，仅遇火部分碳化，表面无滴落物、无卷曲、无熔化现象、不具有火焰传播性；二是遇火时发烟量...
