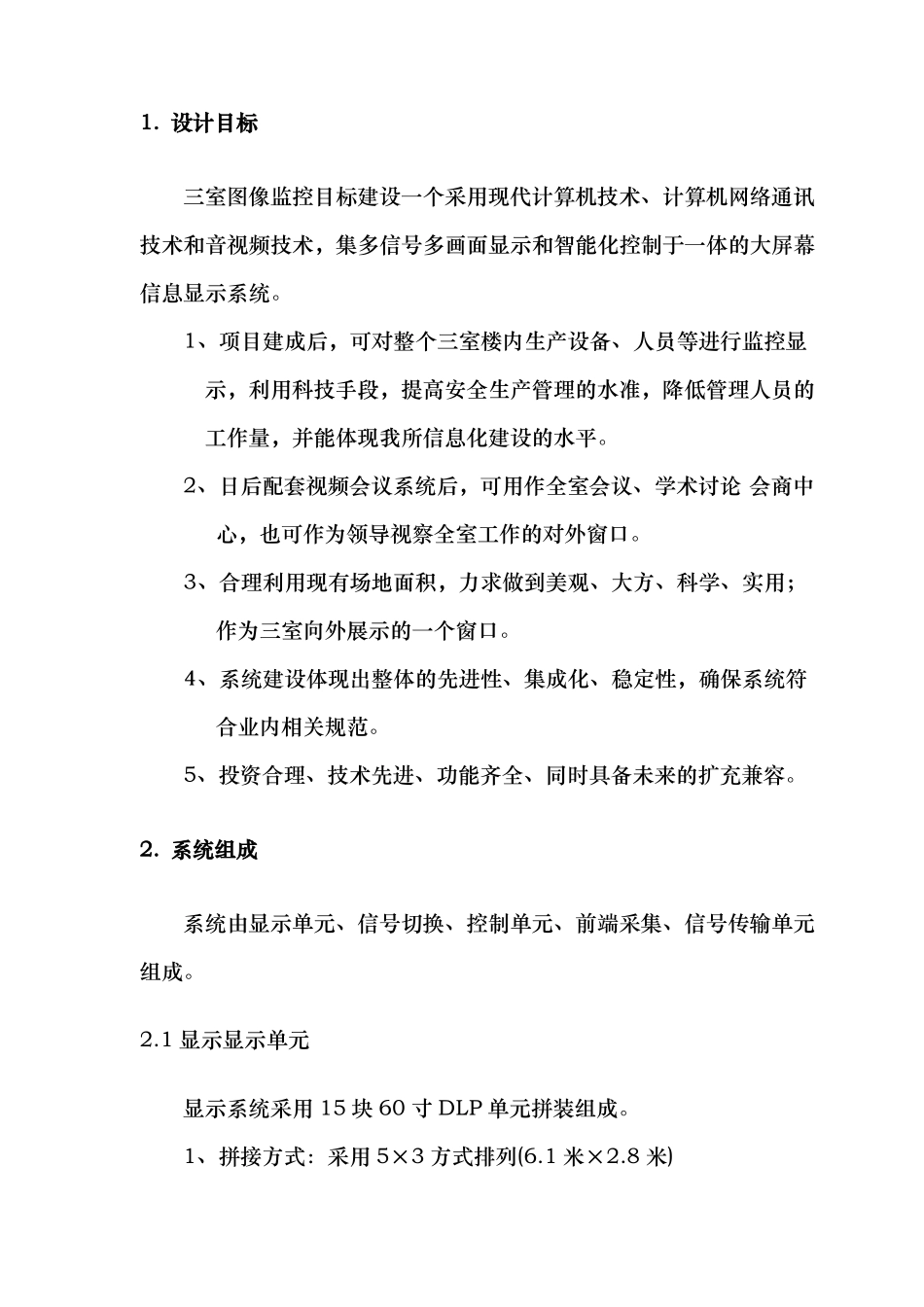

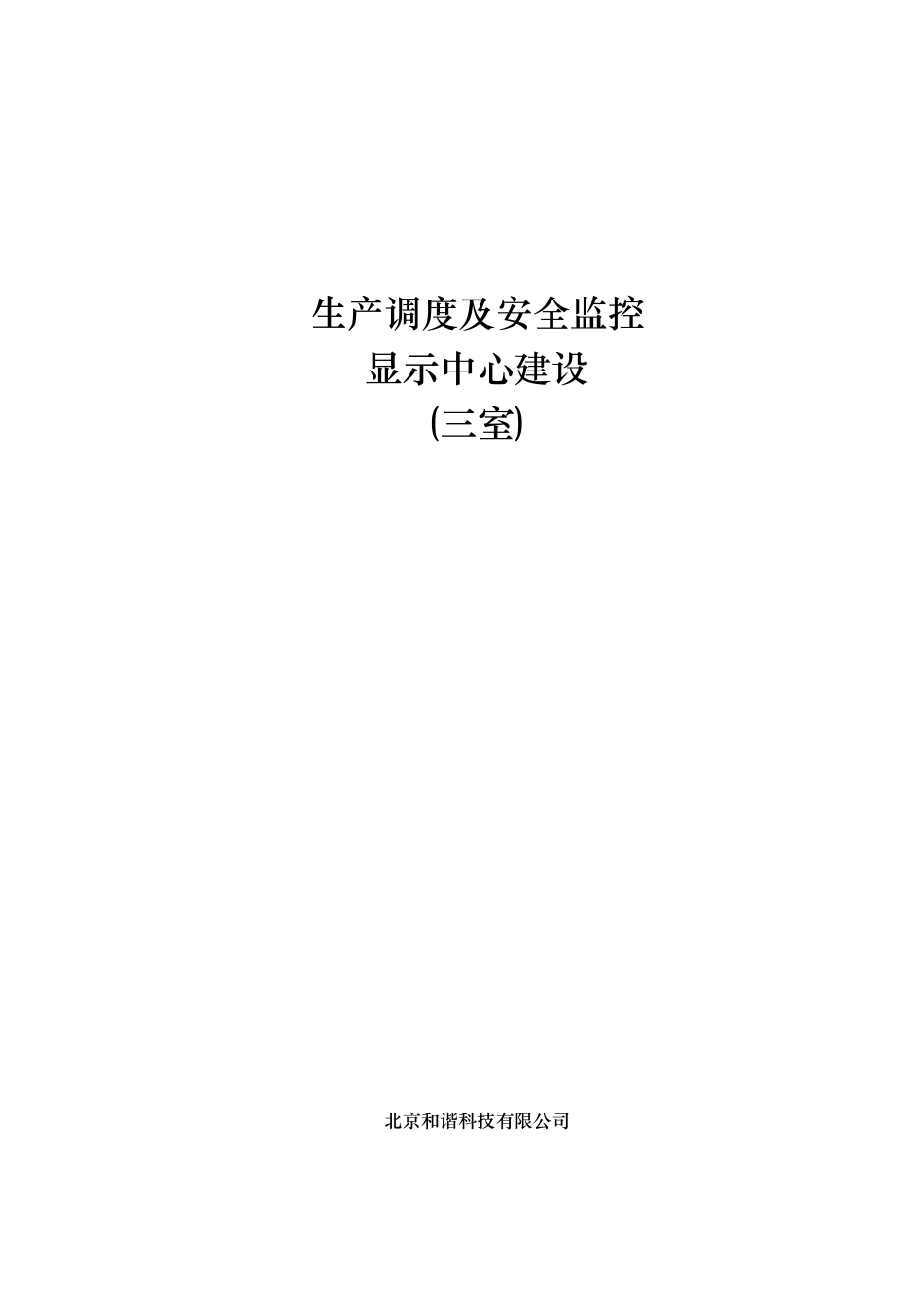

生产调度及安全监控显示中心建设(三室)北京和谐科技有限公司2012.04.051. 设计目标三室图像监控目标建设一个采用现代计算机技术、计算机网络通讯技术和音视频技术，集多信号多画面显示和智能化控制于一体的大屏幕信息显示系统。1、项目建成后，可对整个三室楼内生产设备、人员等进行监控显示，利用科技手段，提高安全生产管理的水准，降低管理人员的工作量，并能体现我所信息化建设的水平。2、日后配套视频会议系统后，可用作全室会议、学术讨论 会商中心，也可作为领导视察全室工作的对外窗口。3、合理利用现有场地面积，力求做到美观、大方、科学、实用；作为三室向外展示的一个窗口。4、系统建设体现出整体的先进性、集成化、稳定性，确保系统符合业内相关规范。5、投资合理、技术先进、功能齐全、同时具备未来的扩充兼容。2. 系统组成系统由显示单元、信号切换、控制单元、前端采集、信号传输单元组成。2.1 显示显示单元显示系统采用 15 块 60 寸 DLP 单元拼装组成。1、拼接方式：采用 5×3 方式排列(6.1 米×2.8 米)2、显示屏参数：分辨率：1024×768（4：3）/ 1280×720（16：9）；接口：DVI、VGA、AV。3、显示面积：大约 18 平方米。2.2 信号引接单元信号单元主要将整个大楼内的监控视频信号、各系统监控信号引接至监控机房信号控制中心，同时将媒体播放器信号和 DVD 影碟机信号引接至信号控制中心。1、监控摄像头：办公大楼内所有摄像头采用一比二分配器将视频信号引接至监控机房信号控制中心。序号1234567891 机房2 机房3 机房一层二层三层四层五层总计摄像头位置摄像头类型及数量带云台固定合计备注2、媒体播放器×2（演示用）3、处理终端：流媒体播放终端 1 台、信号值班监控终端 2 台2.3 信号切换单元控制单元由画面控制中心、监控控制中心、信号控制中心组成。1、画面控制中心：能对显示屏进行分割显示，并可以在所有视频信号间随意切换。2、监控控制中心：计算机主机控制，能对全楼的各个监控摄像头进行画面切换和云台控制，可录像存档。3、信号控制中心：计算机主机控制，能对全楼的各个机房不同系统进行监视、操控、演示。2.3 多媒体控制本系统采用集中控制系统，通过 creator 集中控制器提供的各类控制接口和界面，能够矩阵、切换器等设备，对各路信号进行集中管理、分配切换、放大输出，容易的获取任意一个或多个所需的高质量信号，从而满足不同的功能需求 更能设置一键多能，使您的系统更简便...
