变形铝和铝合金板带材缺陷专题培训课件VIP免费

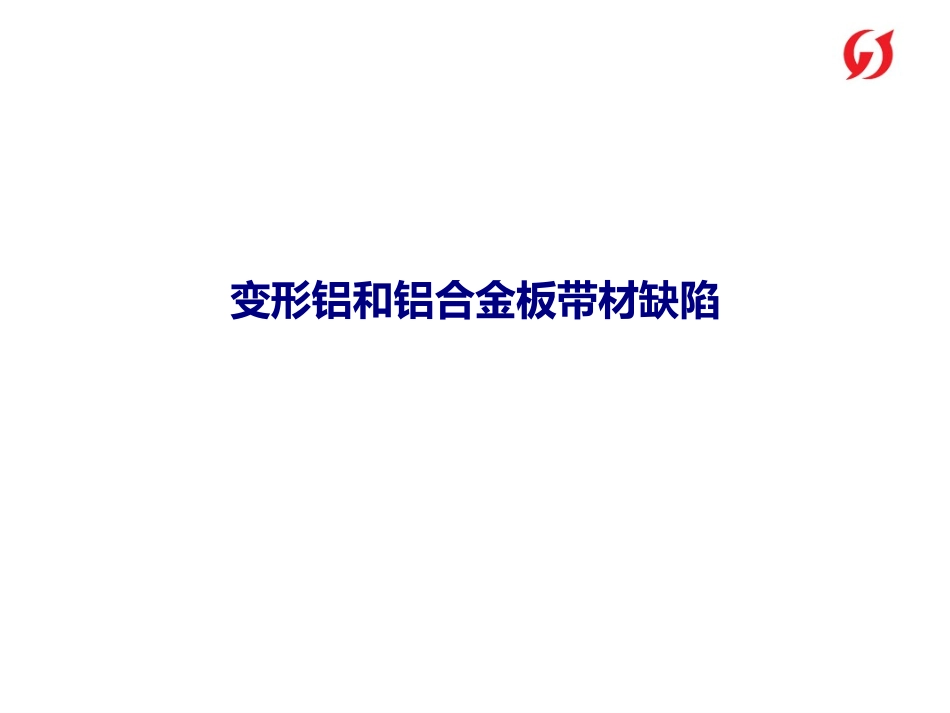

变形铝和铝合金板带材缺陷专题培训课件_第1页
1/55

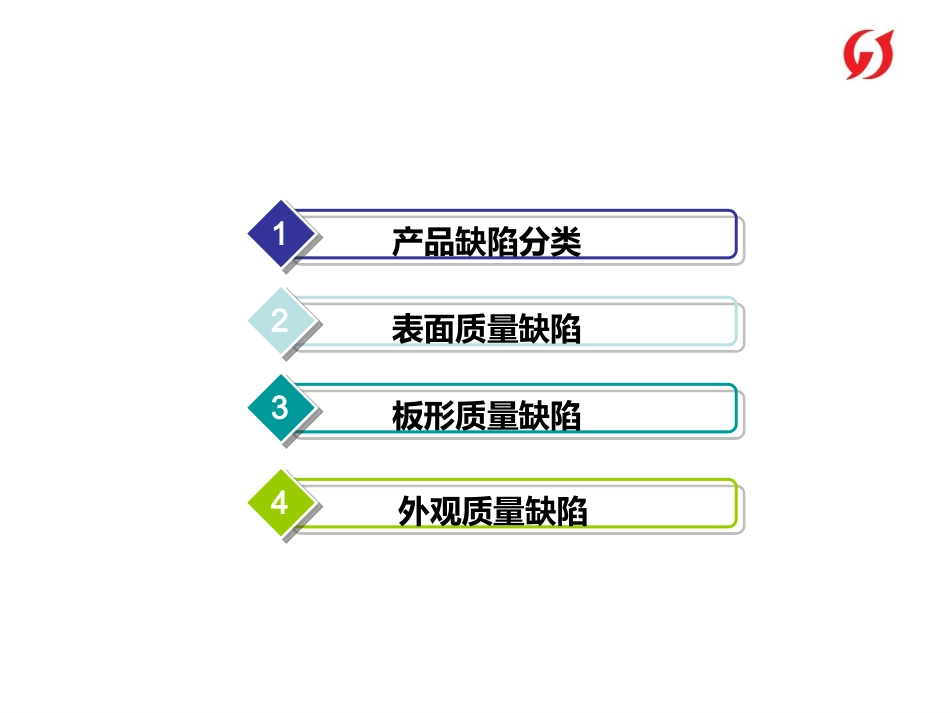

变形铝和铝合金板带材缺陷专题培训课件_第2页
2/55
变形铝和铝合金板带材缺陷专题培训课件_第3页
3/55
变形铝和铝合金板带材缺陷产品缺陷分类1表面质量缺陷2板形质量缺陷3外观质量缺陷4一、产品缺陷分类①化学成分——化学成分一般由熔铸工序按技术标准控制。②机械性能——一般产品只要求抗拉强度、屈服强度和延伸率。有的产品还要求硬度、高温持久或瞬时强度等。③工艺性能——供深冲或拉伸的产品要求做杯突/冲杯试验,其深冲值应符合标准。试验时不允许有明显的裙边,或其制耳率不超过允许范围;如罐体料产品、电容器产品、空调箔产品等。④表面质量——表面质量要求,目前基本上是定性的。如表面要求光滑、清洁,不应有裂纹、褶皱、起皮、气泡、针孔、水迹、酸迹、油斑、腐蚀斑点、压入物、划伤、擦伤、包铝层脱落、辊印、氧化等;或不超过允许范围。⑤尺寸公差——宽度、长度、厚度。⑥产品内部质量——不允许有中心裂纹和分层,对双金属复合材料要求层间结合牢固,经反复弯曲试样不分层等;H含量等。⑦物理性能——大部分产品对物理性能无具体要求,有的产品要求弹性、电阻率等。⑧金相组织——有的产品要求不同的晶粒度大小、第二相分布、含氧量及过烧情况的金相检验。⑨其他——对产品的验收规则和实验方法、包装、标志、运输及保管方法等都有具体规定。铝板带产品主要技术要求一、产品缺陷分类铝板带产品主要技术要求总之:板带材产品尽管在品种、用途方面不同,技术要求各不一样,但其共同点可归纳为:“尺寸精确板形好,表面光洁性能好”。这概括了板带材产品的主要质量要求,某一产品的整个生产工艺过程,都要求保证产品质量要求,严格按照技术标准(技术要求)组织生产。一、产品缺陷分类工序检验常规检验项目几何尺寸:厚度、宽度、长度对角线差板型质量:波浪、弯曲表面质量:板带材上下表面出现的点状、线状、色泽不均等质量情况外观质量:卷材整体外观质量包括错层、塔形、碰伤、燕窝等力学性能:抗拉强度、屈服强度、延伸率等二、产品缺陷分类产品缺陷等级分级表涉及的方面缺陷分级安全性性能可靠性运行寿命装配使用安装外观下道工序包装最终产品质量顾客反馈致命缺陷(A级)影响安全的所有缺陷给使用者带来危险,无法使用必然会造成产品故障会引起难以纠正的非正常情况会影响寿命不涉及会造成产品安装的困难一般外观缺陷构不成致命缺陷肯定造成下道工序的混乱错装漏装零部件,装配不牢,在运输途中损坏影响关键特性肯定会造成顾客投诉的严重缺陷(B级)不涉及某些性能上严重偏离规定要求,适用性下降可能会引起易于修复的故障可能引起易于纠正的异常情况可能影响寿命肯定会造成装配困难可能会影响产品安装的顺利对产品外观影响较大或使产品外观难于接受对下道工序影响较大或给下道工序造成较大困难错装漏装一般紧固件,用户可自己解决影响重要特性可能会造成顾客投诉,一定会造成顾客抱怨一般缺陷(C级)不涉及某些性能虽不符合要求,但几乎不影响产品使用不会成为故障的起因不会影响运行不影响可能影响装配的顺利进行,但可以修复基本不影响安装对产品外观略有影响,但可以接收对下道工序略有影响不涉及影响次要特性顾客可能会抱怨或有意见,但不会提出的二、表面质量缺陷表面裂纹【★☆☆☆☆】定义及特征主要产生原因影响缺陷分级涉及方面主要影响产品备注板、带材表面开裂现象a)铸块加热温度过高;b)道次加工率过大;c)铸块表面质量差;d)铸锭成分偏析、化合物聚集;e)铸轧带坯存在夹渣等缺陷。破坏了板材的整体结构,影响使用A安全性/性能所有产品二、表面质量缺陷过烧【★☆☆☆☆】定义及特征主要产生原因影响缺陷分级涉及方面主要影响产品备注热处理时金属温度达到或超过低熔点共晶温度而产生特有组织的现象叫过烧。过烧严重时表面呈现明显的氧化色(呈灰色或微黄色)、粗糙或密集小泡。显微组织中出现晶界加粗或晶间复熔三角或晶内出现了复熔共晶球a)热处理工艺不当;b)热处理设备及仪表运转不正常。破坏晶粒间结合A安全性/性能所有产品二、表面质量缺陷表面气泡【★★☆☆☆】定义及特征主要产生原因影响缺陷分级涉及方面主要影响产品备注板、带材表面不规则的圆形或条状空腔凸起。凸起的边缘圆滑、板片上下不对称,分布...
