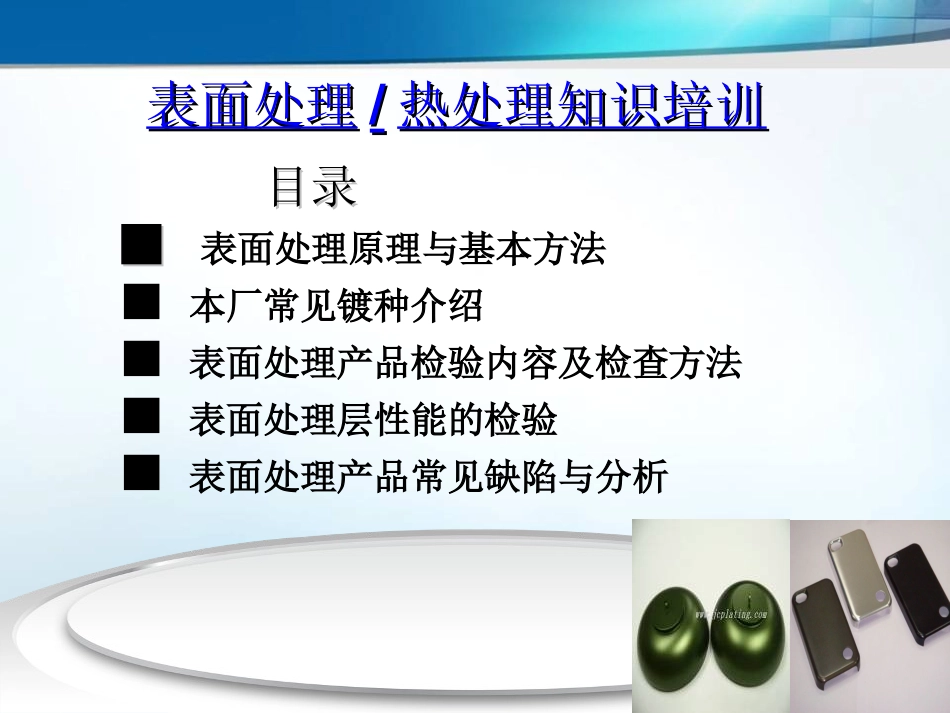

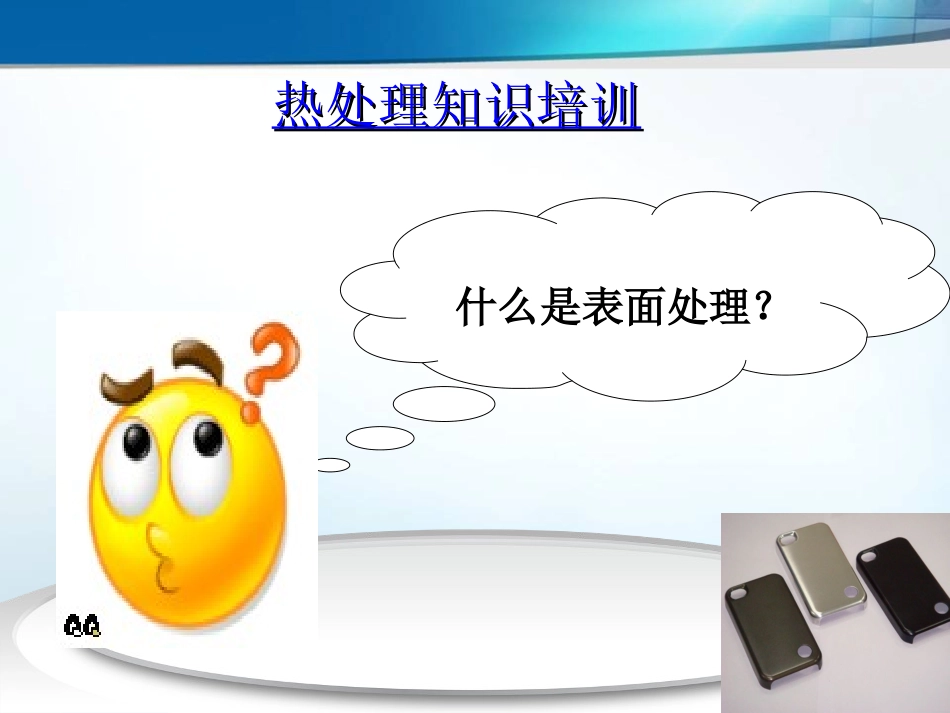

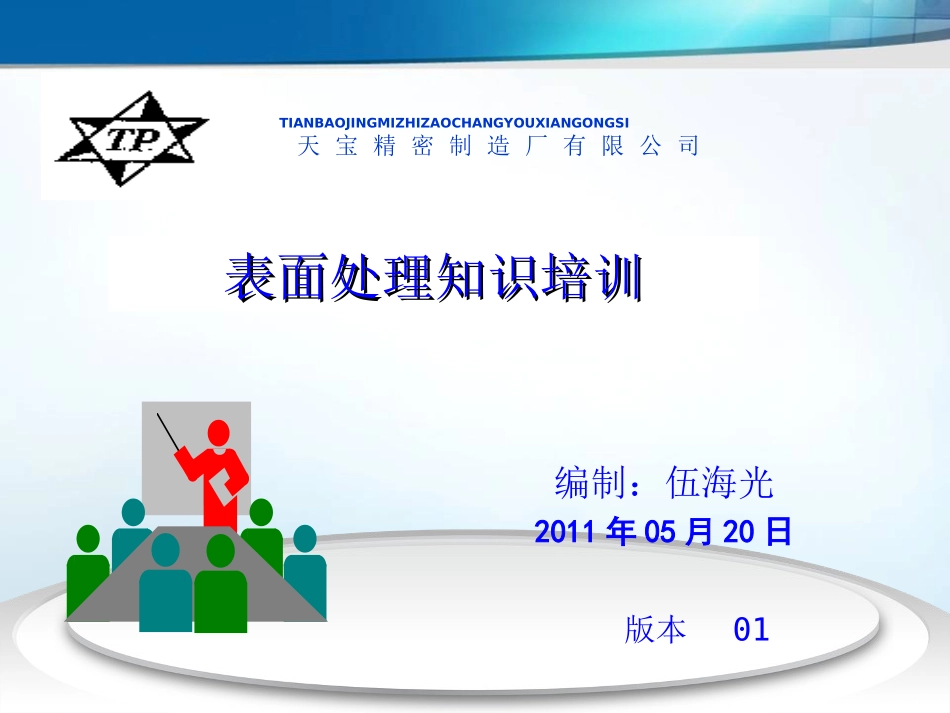

表面处理知识培训表面处理知识培训编制：伍海光2011年05月20日版本01TIANBAOJINGMIZHIZAOCHANGYOUXIANGONGSI天宝精密制造厂有限公司目录目录■■表面处理原理与基本方法■本厂常见镀种介绍■表面处理产品检验内容及检查方法■表面处理层性能的检验■表面处理产品常见缺陷与分析表面处理表面处理//热处理知识培训热处理知识培训热处理知识培训热处理知识培训什么是表面处理？热处理知识培训热处理知识培训对固体金属材料表面采用物理方法、化学方法、电化学方法、高真空方法等对金属面进行涂装，处理、改性、形成具有特殊功能的表面层或某种功能的覆盖层，从而获得所需的特定性能的工艺技术。表面处理的定义:1.电镀原理1.电镀原理功能1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理1.电镀原理2.电镀种类介绍白锌电解抛光2.电镀种类介绍电镍2.电镀种类介绍钝化2.电镀种类介绍蓝白锌2.电镀种类介绍亮蓝锌2.电镀种类介绍无电沉镍2.电镀种类介绍阳极氧化白2.电镀种类介绍阳极氧化黑2.电镀种类介绍煲黑2.电镀种类介绍镀铬2.电镀种类介绍彩锌2.电镀种类介绍①外观②尺寸③表面处理层性能的检验：◇耐腐性◇耐磨性◇密度及空隙率◇硬度◇结合强度或附着力④ROHS测试电镀产品检验内容3-电镀产品检验内容①外观:★参照电镀色板檢查◆表面处理件一般都有装饰，防腐蚀的外观特性要求，因此表面处理件的外观检验判定是表面处理层质量检验的基础，只有外观质量合格后才会进行下一步质量性能检验判定工作。3-1表面处理检验内容（外观）外觀有哪些檢驗內容?3-电镀产品检验内容■外观表面缺陷：处理层表面的气泡.麻点.针孔和缩孔.斑点与斑纹，颗粒，色差，膜层脱落，缺膜.烧焦等肉眼可见质量缺陷。■粗糙度:表面处理层表面平整及光洁的程度。■光泽度：表面处理层的光洁性。■覆盖性：按要求所具备的表面处理层是否全部覆盖应覆盖的基体。■色泽：应达到设计要求所需的色泽，这对装饰表面处理尤为重要。3-电镀产品检验内容3-1表面处理检验内容（外观）3-电镀产品检验内容外观不良示图白斑黑斑生锈■各类镀种的外观常见缺陷与分析◆氰化镀铜＊镀层呈暗红色，发黑或剧烈析氢原因：电流密度过大，铜盐浓度低；电解液温度低；氰化钠含量高＊镀液分散能力差，工件局部镀不上原因：装挂不当；氰化物含量高；电流太小＊镀层结合不牢，气泡，起皮原因：表面有油污，氧化皮；电流太大，温度低3-电镀产品检验内容3-1表面处理检验内容（外观）■各类镀种的外观常见缺陷与分析◆氰化镀锌＊镀层发脆原因：电解液被有机杂物污染＊镀液分散能力差，原因：锌离子浓度高；氰化钠浓度高；电解温度高＊镀层粗糙发暗原因：锌离子浓度高氢氧化钠浓度低；电流密度大。＊镀层上产生花斑原因：电解液中铜，铁等杂质太多3-电镀产品检验内容3-1表面处理检验内容（外观）■各类镀种的外观常见缺陷与分析◆无氰化镀锌＊镀层色暗原因:电解液pH高；新配电解液通电处理不够＊工件上附有氢气泡，镀层有针孔原因：洗涤剂含量高＊镀层粗糙无光泽原因：电解液浑浊，锌含量高；电解液中含有大量正电性金属离子；电解液温度高＊镀层有阴暗面原因：阳极面积小；温度太高；洗涤剂含量低＊锌层钝化后发雾并产生白斑/黑斑原因：聚乙二醇含量过高；锌含量太低3-电镀产品检验内容3-1表面处理检验内容（外观）■各类镀种的外观常见缺陷与分析◆镀银＊镀层附着不佳，气泡原因：电解液中银盐或氰化物不足；镀前处理和浸汞不良；镀铜后表面氧化＊镀层呈黄色或淡红色原因：电解液中有铜杂质或缺乏银盐＊镀层呈海绵状，色暗原因：电流密度过大3-电镀产品检验内容3-1表面处理检验内容（外观）■各类镀种的外观常见缺陷与分析◆镀镍＊镍层起皮，脱落原因：pH太高，镀前处理不良；有机杂质过多＊镀层粗糙原因：电流密度太大＊镀层发暗呈灰色原因：电解液中铜杂质含量超过0.022g/L＊镀层麻点原因：电解...
