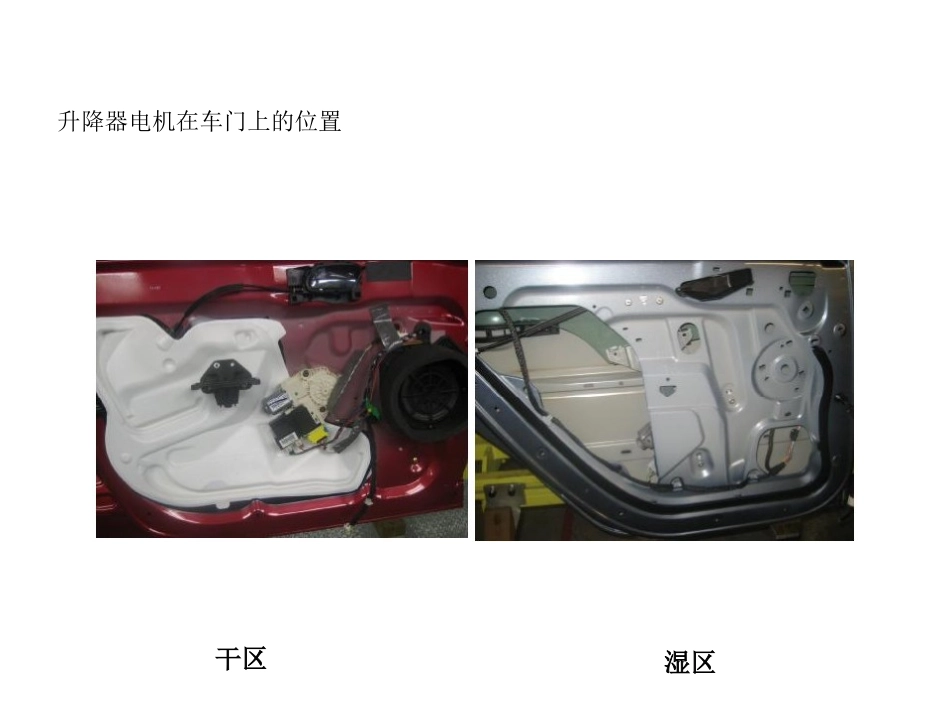

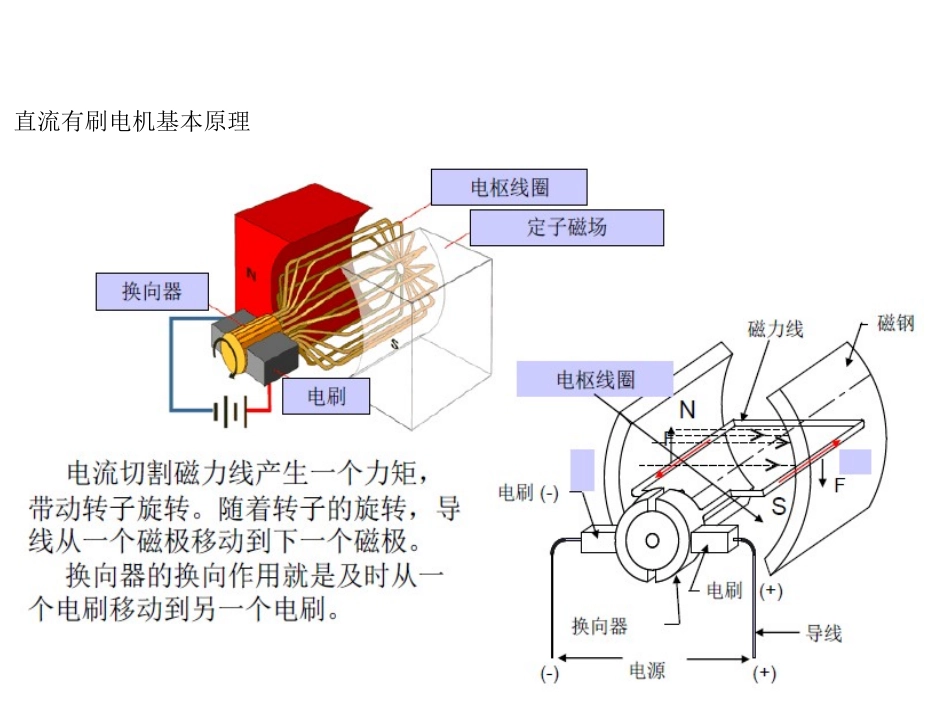

升降器电机升降器电机基础直流有刷电机基本原理升降器电机在车门上的位置干区湿区升降器电机在网络构架中的位置升降系统电器原理图非防夹玻璃升降器防夹玻璃升降器+CPC升降器电机平台说明非防夹电机防夹电机•定子组件：固定电机的相关部件、产生磁场–机壳-固定磁钢、形成磁路、联接设备–磁钢-产生磁场刷板组件：传输电流至转子–电刷-电机传导电流的滑动接触体–弹簧-保持电刷对换向器压力–刷握-固定电刷–扼流圈和电容器-抑制电磁射频干扰典型的FULLEMC滤波电路压敏电阻CxCyCy电感L电感L电感L：抑制高频干扰电容C：抑制低频干扰Cx：抑制差模干扰Cy：抑制共模干扰压敏电阻：对感性负责突然开闭引起的感应脉冲进行吸收•转子组件：产生力矩、带动转轴旋转–铁芯-传输磁通–绝缘层-使电枢线圈和铁芯相互绝缘–电枢线圈-传输电流以建立电枢磁场–换向器-传输电流到电枢线圈，随电枢转动，自动改变电流方向。转子电枢的类型为了使电机、绕组实现它的功能，绕组必须是闭合的通路。也就是说，电枢绕组从某一点开始，一圈接一圈缠绕后，又抵达起始点，首尾相连。电枢齿换向器碳刷A碳刷B我们的升降器电机通常为2极8瓣叠绕组R1R2R3R4R8R7R6R5R1R2R3R4R8R7R6R5碳刷正对换向器刷片时碳刷跨换向器刷片时回路两端电压恒定，电枢内电流值在时间轴上呈波形分布（纹波）连接器界面定义654321DescriptionNameInputloadPinsSwitchUPSWUPHighActive1CentralCloseCCHigh/PWM2Battery+BattNA3GNDGNDNA4LIN/CPCLIN/CPCPWM5SwitchDOWNSWDownHighActive61普通模块防夹底座升降器电机升降器电机主要功能升降器电机的主要作用1.提供玻璃升降的举升力2.提供玻璃升降的速度3.支撑玻璃在车窗任意位置的停止4.防夹堵转扭矩运行扭矩空载转速负载转速电机自锁霍尔防夹纹波防夹5.热保护限制边界定义名义值测试条件Ilimit最大电流30A10,5V,150m,-30°C
