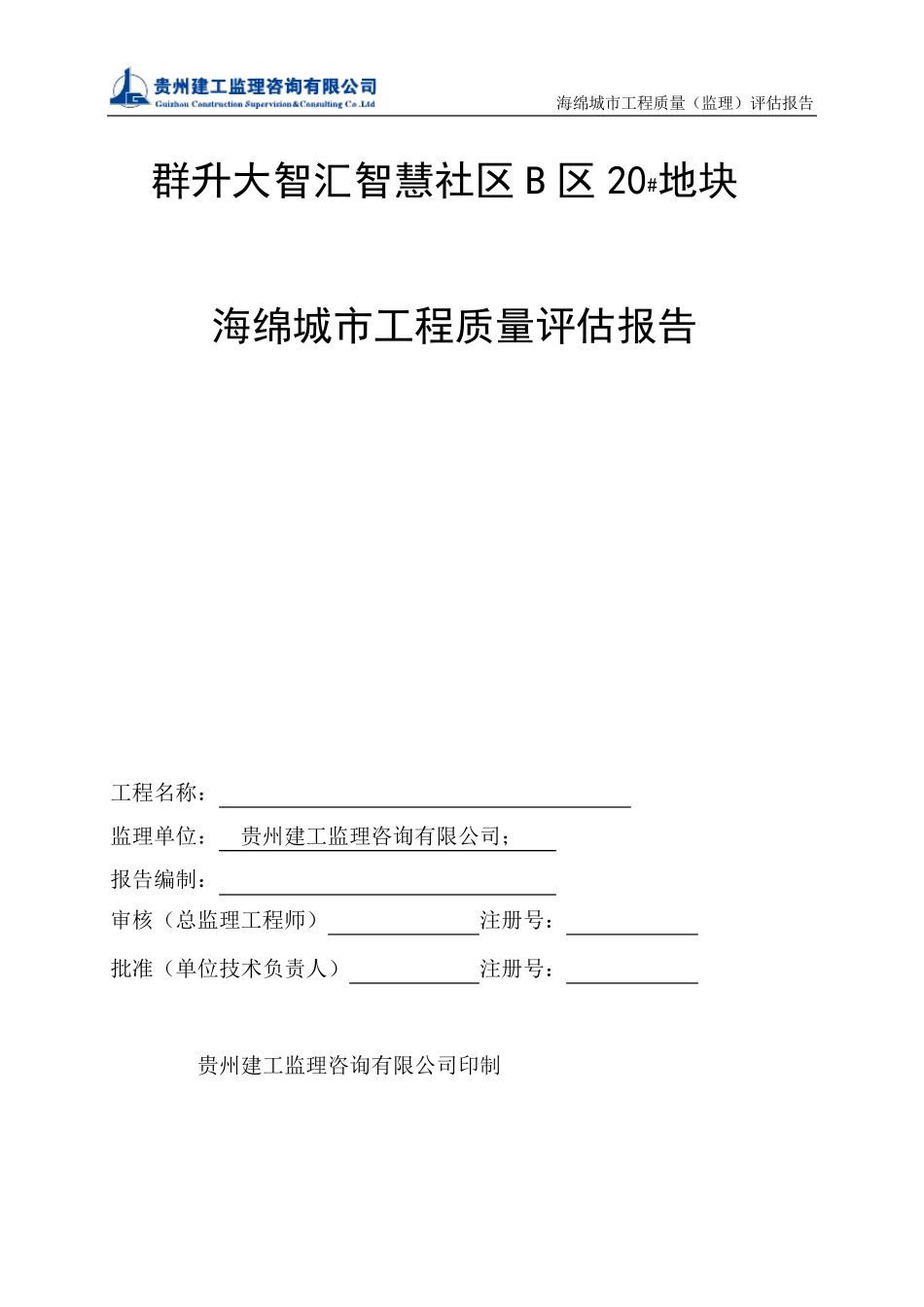

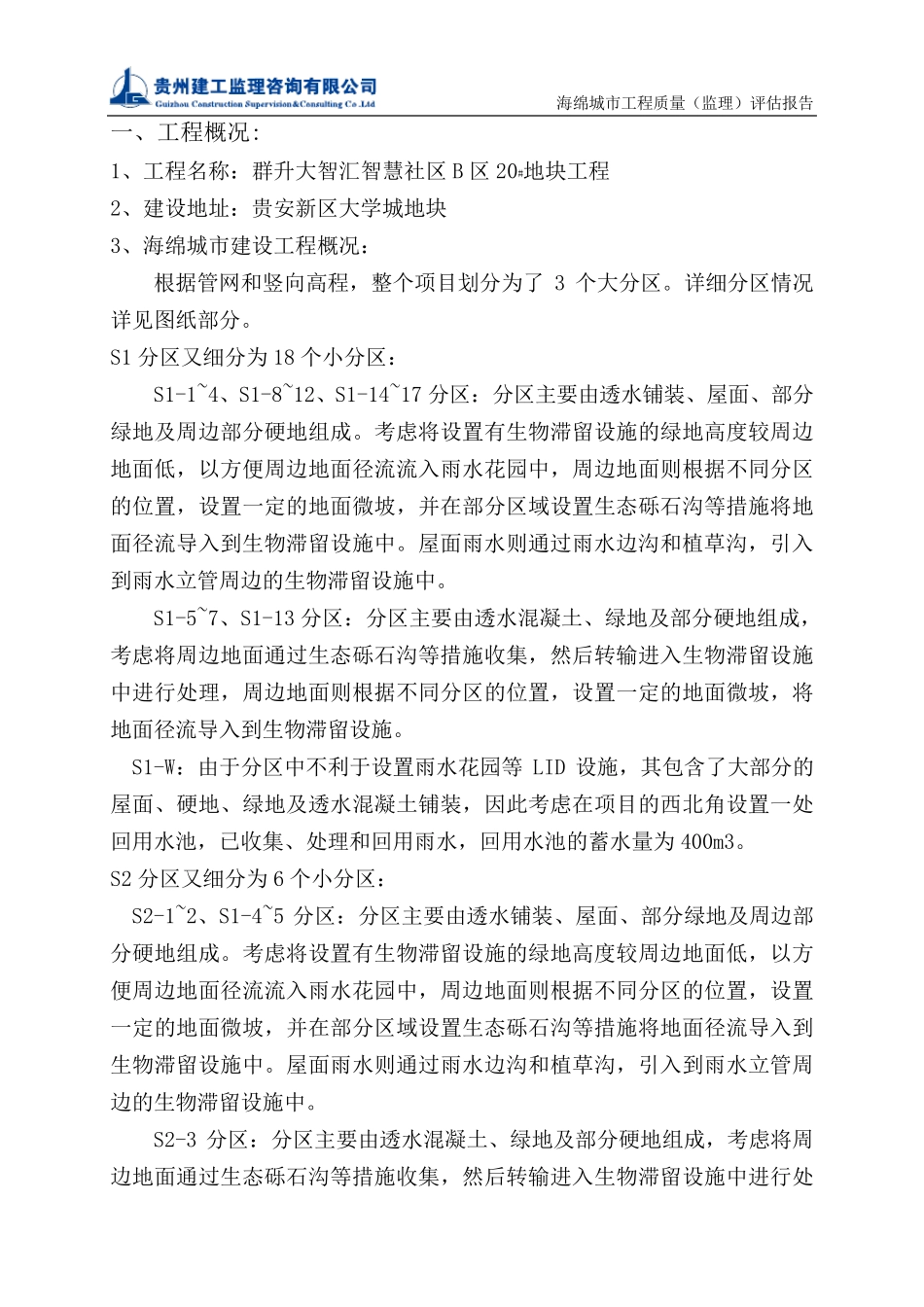

海绵城市工程质量(监理)评估报告 群升大智汇智慧社区B 区20#地块 海绵城市工程质量评估报告 工程名称: 监理单位: 贵州建工监理咨询有限公司; 报告编制: 审核(总监理工程师) 注册号: 批准(单位技术负责人) 注册号: 贵州建工监理咨询有限公司印制 海绵城市工程质量(监理)评估报告 一、工程概况: 1、工程名称:群升大智汇智慧社区 B 区 20#地块工程 2、建设地址:贵安新区大学城地块 3、海绵城市建设工程概况: 根据管网和竖向高程,整个项目划分为了 3 个大分区。详细分区情况详见图纸部分。 S1 分区又细分为 18 个小分区: S1-1~4、S1-8~12、S1-14~17 分区:分区主要由透水铺装、屋面、部分绿地及周边部分硬地组成。考虑将设置有生物滞留设施的绿地高度较周边地面低,以方便周边地面径流流入雨水花园中,周边地面则根据不同分区的位置,设置一定的地面微坡,并在部分区域设置生态砾石沟等措施将地面径流导入到生物滞留设施中。屋面雨水则通过雨水边沟和植草沟,引入到雨水立管周边的生物滞留设施中。 S1-5~7、S1-13 分区:分区主要由透水混凝土、绿地及部分硬地组成,考虑将周边地面通过生态砾石沟等措施收集,然后转输进入生物滞留设施中进行处理,周边地面则根据不同分区的位置,设置一定的地面微坡,将地面径流导入到生物滞留设施。 S1-W:由于分区中不利于设置雨水花园等 LID 设施,其包含了大部分的屋面、硬地、绿地及透水混凝土铺装,因此考虑在项目的西北角设置一处回用水池,已收集、处理和回用雨水,回用水池的蓄水量为 400m3。 S2 分区又细分为 6 个小分区: S2-1~2、S1-4~5 分区:分区主要由透水铺装、屋面、部分绿地及周边部分硬地组成。考虑将设置有生物滞留设施的绿地高度较周边地面低,以方便周边地面径流流入雨水花园中,周边地面则根据不同分区的位置,设置一定的地面微坡,并在部分区域设置生态砾石沟等措施将地面径流导入到生物滞留设施中。屋面雨水则通过雨水边沟和植草沟,引入到雨水立管周边的生物滞留设施中。 S2-3 分区:分区主要由透水混凝土、绿地及部分硬地组成,考虑将周边地面通过生态砾石沟等措施收集,然后转输进入生物滞留设施中进行处 海绵城市工程质量(监理)评估报告 理,周边地面则根据不同分区的位置,设置一定的地面微坡,将地面径流导入到生物滞留设施。 S2-W 分区:由于分区中不利于设置雨水花园等LID 设施,其包含了大部分的屋面、硬地、...
