20种模拟电路—电气工程师必备

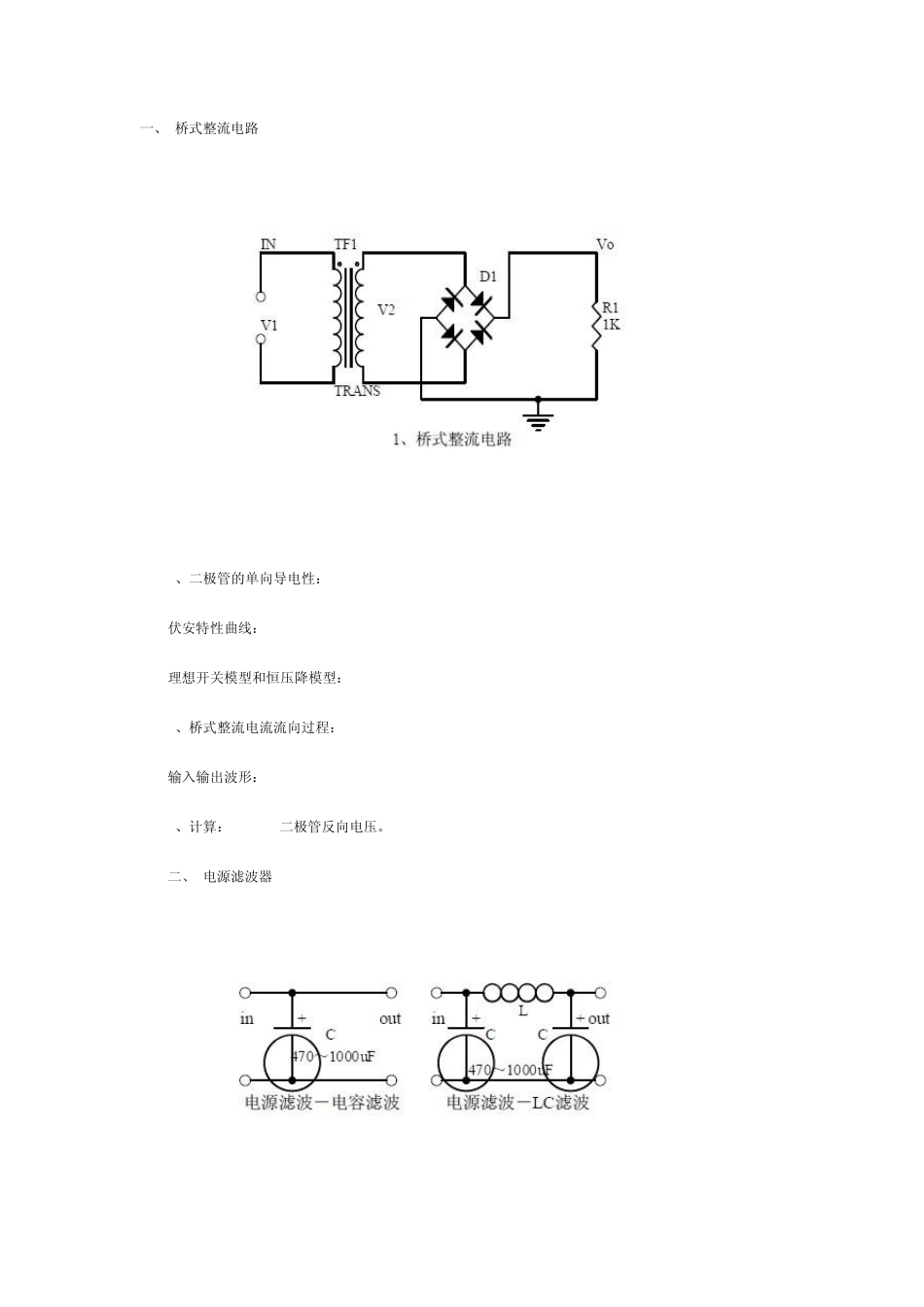

20种模拟电路—电气工程师必备_第1页
1/11

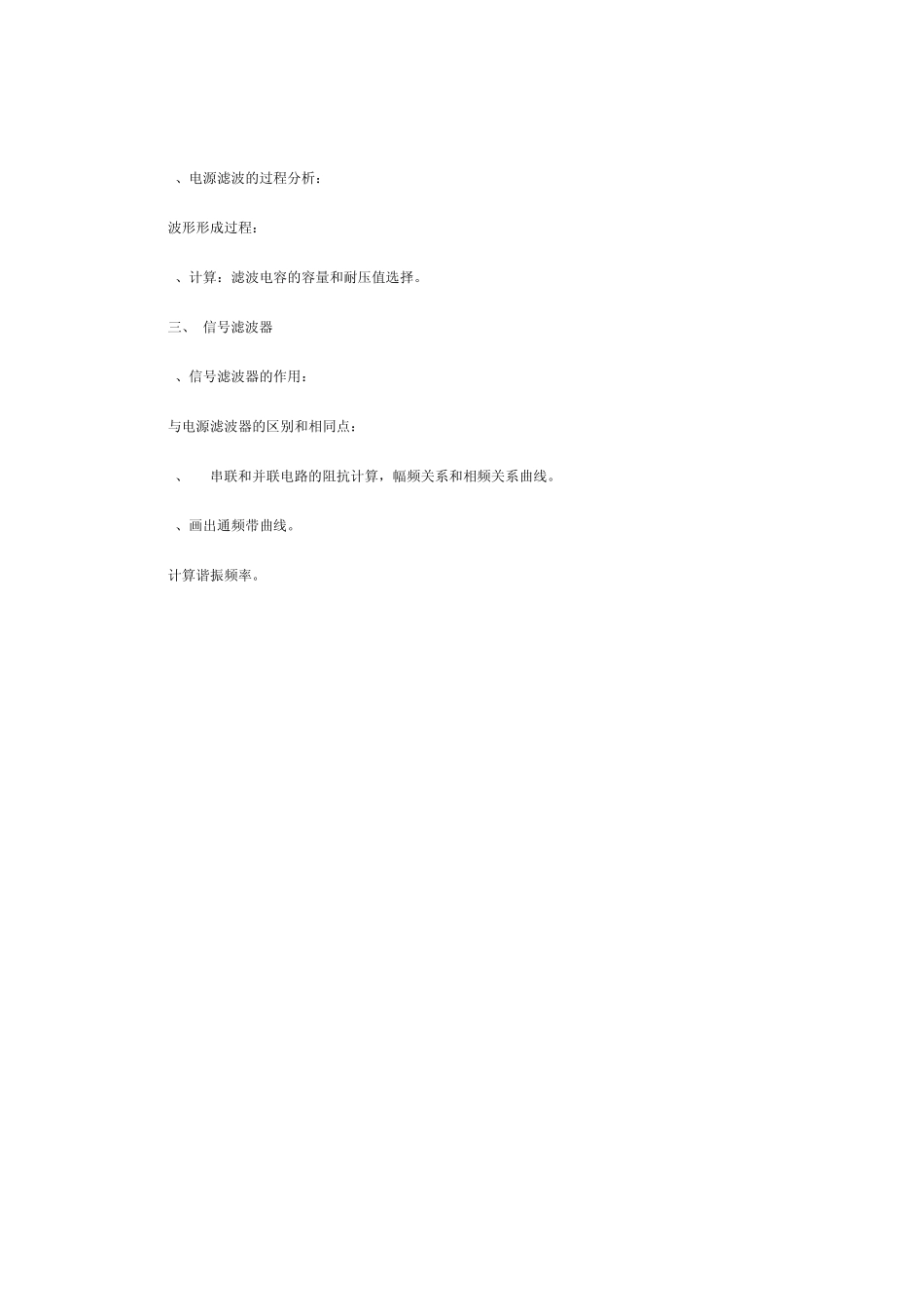

20种模拟电路—电气工程师必备_第2页
2/11

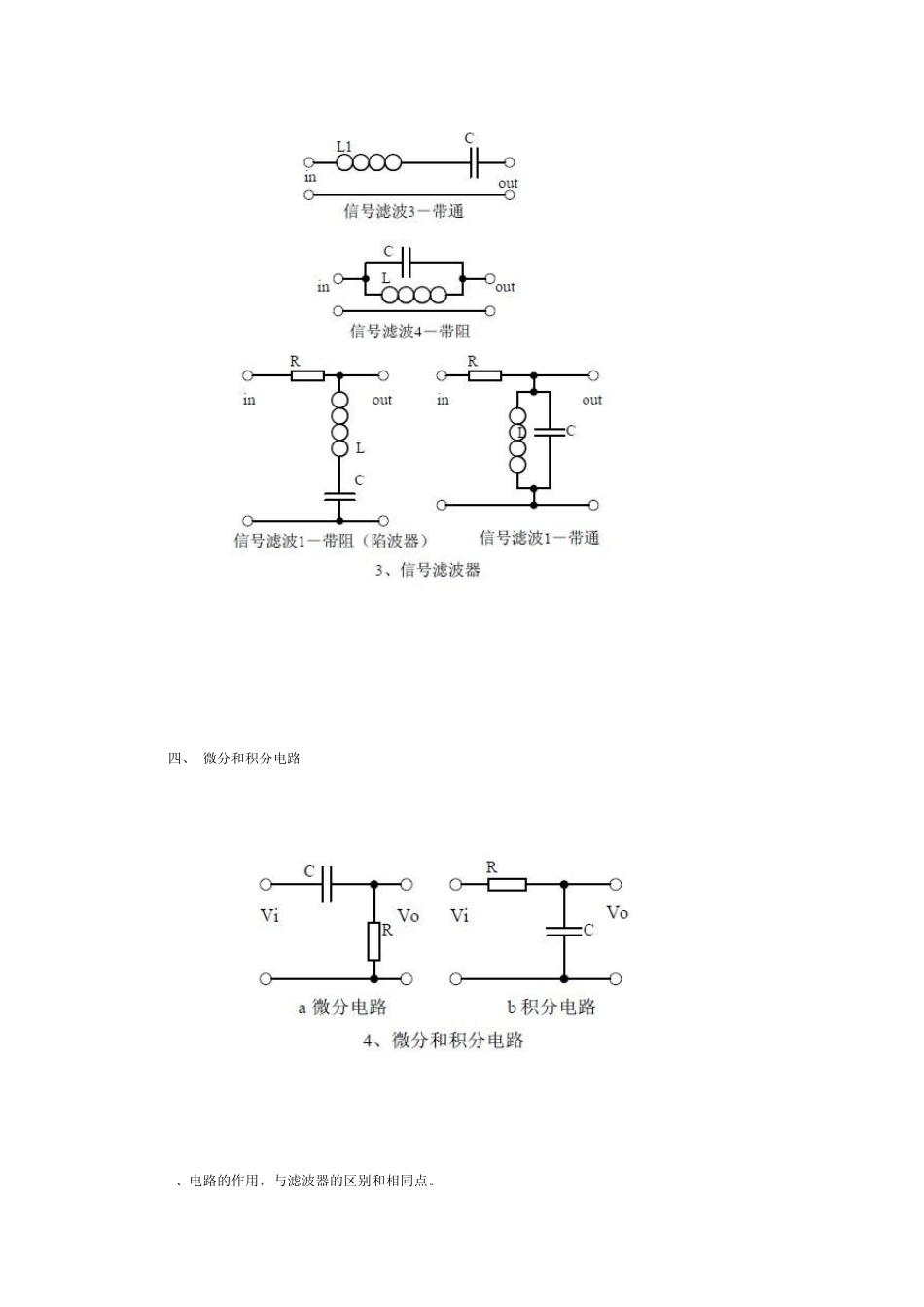

20种模拟电路—电气工程师必备_第3页
3/11
一、 桥式整流电路 1、二极管的单向导电性: 伏安特性曲线: 理想开关模型和恒压降模型: 2、桥式整流电流流向过程: 输入输出波形: 3、计算:Vo, Io,二极管反向电压。 二、 电源滤波器 1、电源滤波的过程分析: 波形形成过程: 2、计算:滤波电容的容量和耐压值选择。 三、 信号滤波器 1、信号滤波器的作用: 与电源滤波器的区别和相同点: 2、LC 串联和并联电路的阻抗计算,幅频关系和相频关系曲线。 3、画出通频带曲线。 计算谐振频率。 四、 微分和积分电路 1、电路的作用,与滤波器的区别和相同点。 2、微分和积分电路电压变化过程分析,画出电压变化波形图。 3、计算:时间常数,电压变化方程,电阻和电容参数的选择。 五、 共射极放大电路 1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。 2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。 3、静态工作点的计算、电压放大倍数的计算。 六、 分压偏置式共射极放大电路 1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。 2、电流串联负反馈过程的分析,负反馈对电路参数的影响。 3、静态工作点的计算、电压放大倍数的计算。 七、 共集电极放大电路(射极跟随器) 1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。电路的输入和输出阻抗 特点。 2、电流串联负反馈过程的分析,负反馈对电路参数的影响。 3、静态工作点的计算、电压放大倍数的计算。 八、电路反馈框图 1、反馈的概念,正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法。 2、带负反馈电路的放大增益。 九、二极管稳压电路 十、串联稳压电源 十一、差分放大电路 十二、场效应管放大电路 十三、选频(带通)放大电路 十四、运算放大电路 十五、差分输入运算放大电路 十六、电压比较电路 十七、RC振荡电路 十八、LC振荡电路 十九、石英晶体振荡电路 二十、功率放大电路
