20米波段倒V天线到底要架多高

20米波段倒V天线到底要架多高_第1页
1/8
20米波段倒V天线到底要架多高_第2页
2/8
20米波段倒V天线到底要架多高_第3页
3/8

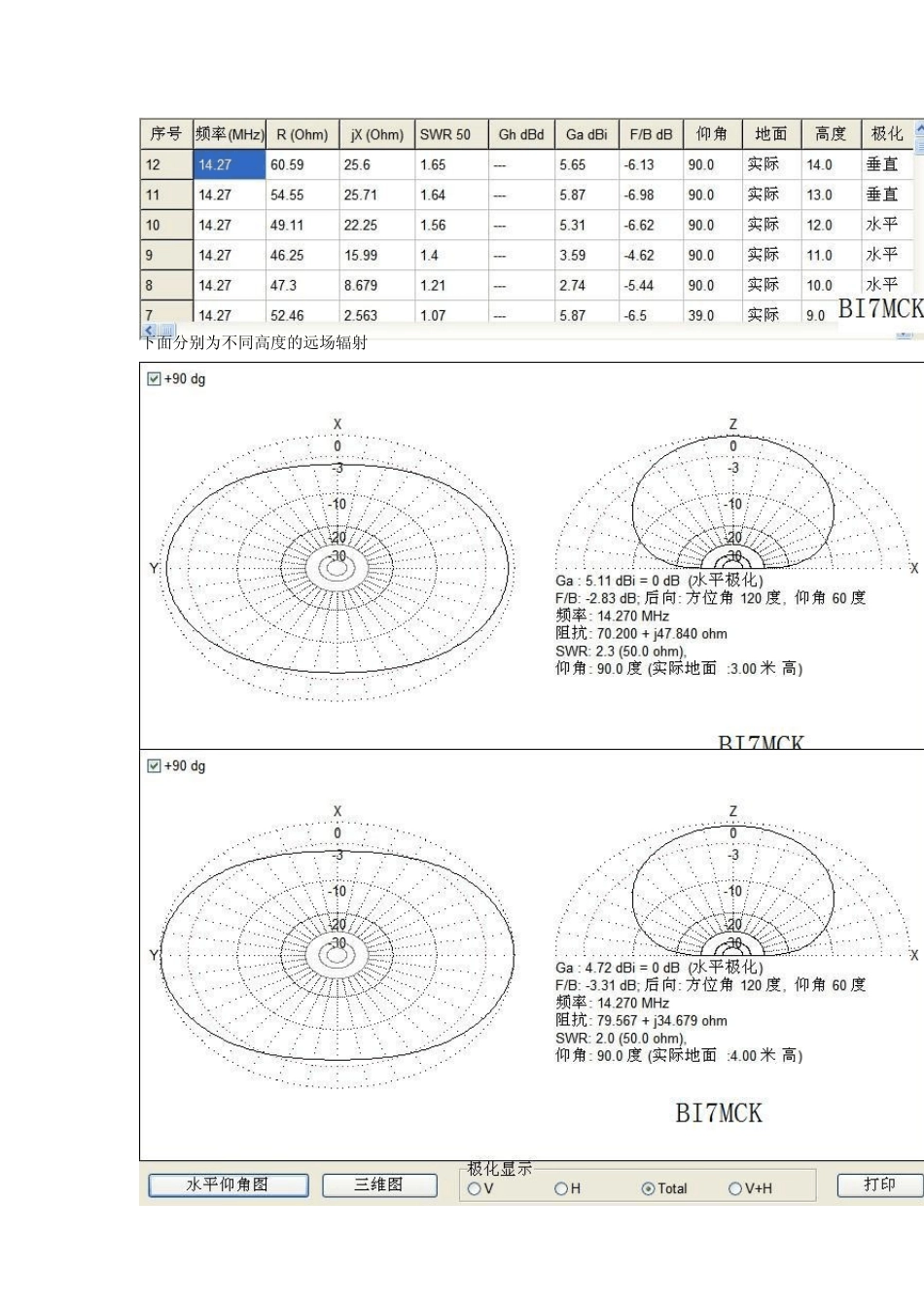

20 米波段倒V天线到底要架多高? 20 米波段到底倒V天线要架多高?下面结全软大家讨论一下。 前题条件参数假设如下: 1、单段14M 倒V天线,采用铜导线,4 平方线; 2、架设地面环境条件干燥地面,介电常数13,电导率 5; 3、模拟软件:MMANA-GAL; 天线结构参数如下: 天线视图如下: 天线按夹角 120 度设置 天线架设不同高度下驻波情况: 下面分别为不同高度的远场辐射 结合以上分析天线架设高度为 9 米合理,(两振子最底点实际高度为 9-2.755=6.245),所以不是天线越高越好; 下面看看天线架设1 0 0 米高时情况: 上图所示能量成多条辐射条。以上是结合软件的个人一点点了解,不对之处请指出。
