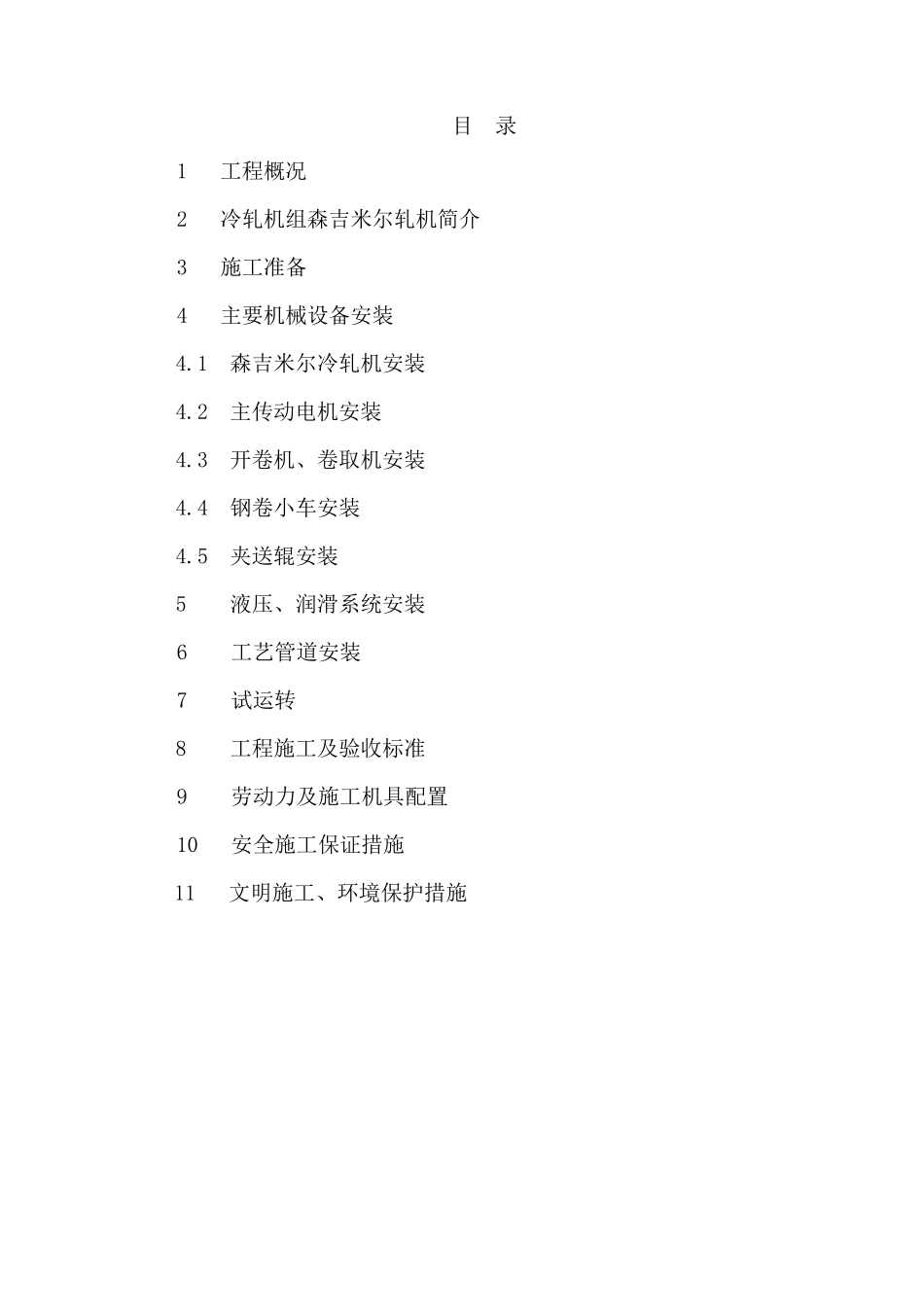

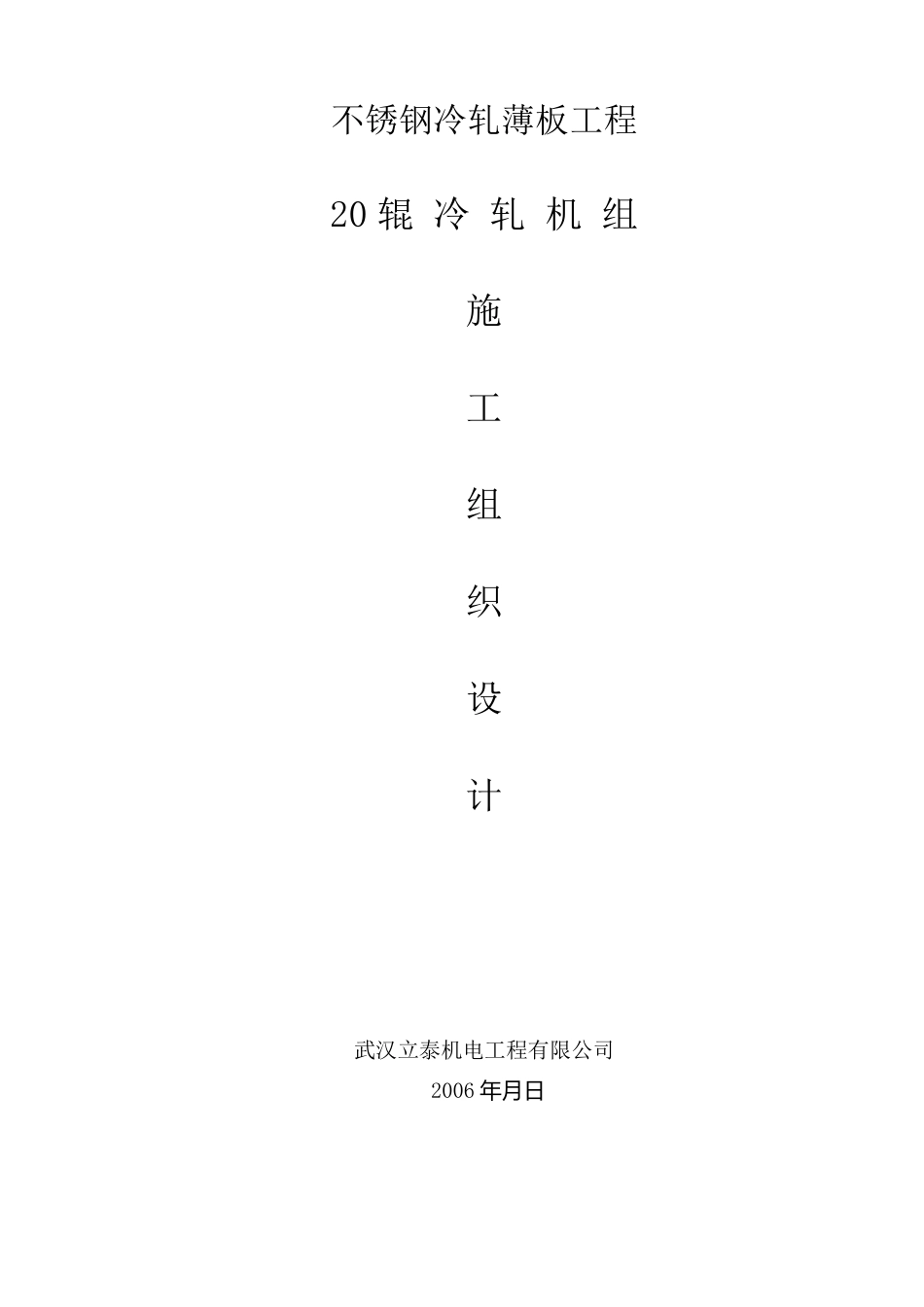

不锈钢冷轧薄板工程 20 辊 冷 轧 机 组 施 工 组 织 设 计 武汉立泰机电工程有限公司 2006 年月日 目 录 1 工程概况 2 冷轧机组森吉米尔轧机简介 3 施工准备 4 主要机械设备安装 4.1 森吉米尔冷轧机安装 4.2 主传动电机安装 4.3 开卷机、卷取机安装 4.4 钢卷小车安装 4.5 夹送辊安装 5 液压、润滑系统安装 6 工艺管道安装 7 试运转 8 工程施工及验收标准 9 劳动力及施工机具配置 10 安全施工保证措施 11 文明施工、环境保护措施 1 工 程 概 况 20 辊 冷 轧 机 组 生 产 线 设 备 由 我 单 位 施 工 ， 生 产 线 设 备 为 整 套 具 有 世 界先 进 水 平 的 20 辊 冷 轧 机 ，年 生 产 能 力 为 15 万 吨 ，原 料 带 钢 宽 度 为 1350mm～800mm， 厚 度 为 ?mm～ ?mm、 成 品 厚 度 为 ?～ 0.3mm。 冷 轧 机 组 生 产 线 主 要 设 备 有 冷 轧 机 、 开 卷 机 、 可 逆 式 卷 取 机 、 七 辊 矫直 机 、 测 厚 仪 、 钢 卷 小 车 等 ， 生 产 线 从 开 卷 机 到 冷 轧 机 出 口 卷 取 机 总 长 为 ?米 。 2 冷 轧 机 组 轧 机 简 介 轧 机 是 专 用 难 于 变 形 的 金 属 板 卷 的 可 逆 式 轧 机 。 其 轧 辊 布 置 形 式 (图 1)不 同 于 一 般 二 辊 式 、 四 辊 式 轧 机 , 它 可 使 工 作 辊 因 轧 制 力 引 起 的 挠 度 变 形较 小 , 轧 制 力 能 够 均 匀 地 分 布 到 机 架 上 。 轧 机 本 机 由 机 架 、 轧 辊 压 下 装 置 、凸 度 调 节 装 置 、 第 一 中 间 辊 轴 间 调 整 装 置 、 压 板 及 侧 导 板 、 测 厚 装 置 及 导向 辊 等 组 成 。 二 十 辊 冷 轧 机 机 组 、 测 厚 仪 、 带 钢 对 中 装 置 等 轧 制 线 主 要 设 备 由 ?供 货。 冷 轧 机 组 主 要 设 备 如下 ： 轧 机 牌坊型式 为 整 体式 ：牌坊重量～ ?kg， 机 架 模数～ 4400kN/mm。 工 作 辊 ： 辊 身硬度 62-64 HRC， 辊 身长 度 1444mm， 辊 子直 径 min.58.0mm，max.73.5mm， 名义63.5 mm。 第 一 中 间 辊 ： 型式 为 锥形 辊 ...
